浮动螺母是应用于薄板或钣金上的一种组合螺母,外形呈圆形,里面镶嵌一个螺母,组合后能浮动。外壳一端带有压花齿及导向槽。其原理是通过压花齿压入钣金的预置孔也,一般而方预置孔的孔径略小于压铆螺母的压花齿,通过压力使浮动螺母的花齿挤入板内使导致孔的的周边产生塑性变形,变形物被挤入导向槽,从而产生锁紧的效果。安装方法同压铆螺母。但生产工艺比较复杂,需要自动车床先分别加工两个元件,然后铣床铣出四边并进行组合。
浮动螺母从材质上分为快削钢AS LAS型,不锈钢AC LAC型;从螺母是否自锁上分为自锁螺母LAC、LAS型和非自锁螺母AC、AS型。分别应于不同的使用环环境。规格从通常是从M3至M6。自调节功能可补偿配合孔的安装误差,具有自锁和非自锁两种螺纹。苏州泛沃目前可提供非自锁浮动螺母
浮动螺母标准

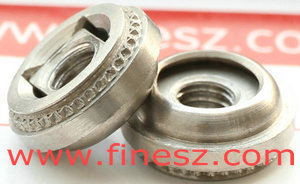

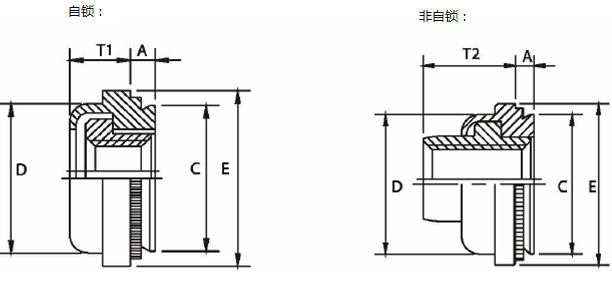

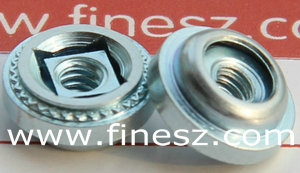

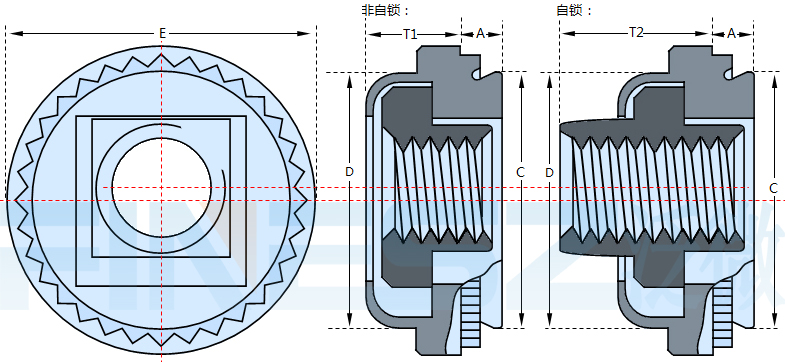

图纸:

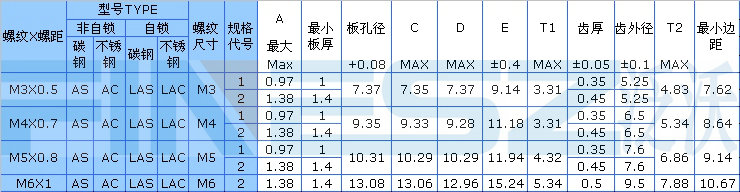

公制浮动螺母的规格尺寸表:单位MM

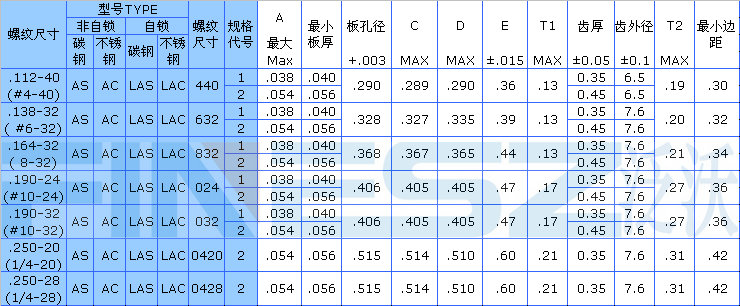

美制规格的浮动螺母的标准:单位为英寸
浮动螺母的安装方式
安装方式视频:
性能测试参考:
公制规格的AS AC LAS LAC安装力能推扭力参考:
螺纹 |
规格码 |
5052-H34铝板 |
冷轧板 |
安装力KN |
推出力N |
扭出力NM |
安装力KN |
推出力N |
扭出力NM |
M3 |
1 |
6.7 |
956 |
7.3 |
13.3 |
1334 |
9.6 |
2 |
8.9 |
1000 |
9 |
13.3 |
1334 |
16.9 |
M4 |
1 |
8.9 |
1112 |
15.8 |
13.3 |
1334 |
16.9 |
2 |
8.9 |
1178 |
16.9 |
13.3 |
1779 |
22.6 |
M5 |
1 |
8.9 |
1334 |
16.9 |
15.6 |
1779 |
16.9 |
1 |
8.9 |
1556 |
19.7 |
15.6 |
2001 |
22.6 |
M6 |
2 |
13.3 |
1779 |
36.7 |
22.2 |
2224 |
36.7 |
美制规格AS AC LAS LAC的安装力与推出力扭出力参考:
螺纹 |
规格码 |
5052-H34铝板 |
冷轧板 |
安装力lbs. |
推出力lbs. |
扭出力in.lbs. |
安装力lbs. |
推出力lbs. |
扭出力in.lbs. |
440 |
1 |
1500 |
215 |
65 |
3000 |
300 |
85 |
2 |
2000 |
225 |
80 |
150 |
632 |
1 |
2000 |
240 |
140 |
3000 |
300 |
150 |
2 |
250 |
150 |
175 |
832 |
1 |
2000 |
250 |
140 |
3000 |
300 |
150 |
2 |
265 |
150 |
400 |
200 |
032 |
1 |
2000 |
300 |
150 |
3500 |
400 |
150 |
2 |
350 |
175 |
450 |
200 |
0420 |
2 |
3000 |
400 |
325 |
5000 |
500 |
325 |
1428 |
400 |
325 |
