HFH系列是一种高强度的压铆螺钉，与常规的FH标准型压铆螺钉相比，其头部结构得到明显加强，更大的外径、厚度与花齿样式，有效保证高强度负载。

从材质上将HFH系列压铆螺钉分为4种类型，分别为：

HFH：基本型，采用碳钢10B21制成的重型压铆螺钉。热处理至HRC30~38，表面电镀（首选蓝白锌），螺钉强度等级超过8.8级。适用于HRB85以下的薄板。

HFHS:不锈钢SUS304制成的重型压铆螺钉，适用于HRB70以下的薄板。铝板铜板较为常用。

HFH4:不锈铁SUS410制作的重型压铆螺钉，适用于HRB95以下的薄板。如304不锈钢板

HFHB:采用磷青铜材质制成的重型压铆螺钉，常用于导电环境，如紫铜板，板材硬度要求低于HRB55.

您可以在螺丝街查询价格或在线订购HFH与HFHS系列压铆螺钉，地址是： http://www.luosijie.com/list.html?cat_id=171

hfh 图纸：

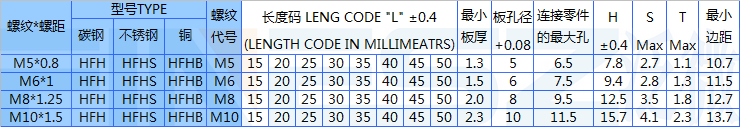

公制规格的HFH重型压铆螺钉尺寸规格表(单位 mm):

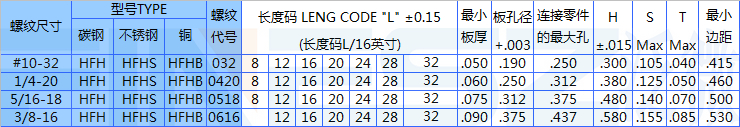

美制格HFH加强型压铆螺钉尺寸规格表（单位 英寸): (注 上表中长度码仅为代号，实际长度为"L/16"英寸）
(HFH HFHS HFSB规格书下载PDF)

采用压铆机安装，安装示意图如下：

HFH螺钉的头部外露于薄板平面，上模需预留匹配螺钉头部的凹孔，如下图所示(以公制为例，单位mm): HFH HFHS公制规格：

螺纹编码	类型	螺母最大拧 紧力 N.m	板厚	板材质	板材硬度 HRB	安装力 KN	推出力 N	扭力 N.m	抗拉强度 KN
M5	HFH	4.4	1.5 mm	铝材	15	13	800	5.4	12.8
	HFH	4.4	1.5 mm	冷轧板	65	26	1500	7.6	12.8
	HFHS	4.4	1.62 mm	铝材	35	12.4	800	5.4	7.3
	HFHS	4.4	1.47 mm	冷轧板	54	21.7	1500	6.4	7.3
M6	HFH	10	1.5 mm	铝材	43	29	1270	14	18.1
	HFH	10	1.5 mm	冷轧板	59	33	1750	14	18.1
	HFHS	10	1.62 mm	铝材	35	15.4	1270	11	10.3
	HFHS	10	1.6 mm	冷轧板	45	24.6	1750	11	10.3
M8	HFH	21.7	2.3 mm	铝材	39	35.6	1700	30	32.9
	HFH	21.7	2.3 mm	冷轧板	58	44.5	2200	30	32.9
	HFHS	21.7	2.23 mm	铝材	44	24.4	1700	20	18.8
	HFHS	21.7	2.48 mm	冷轧板	43	37.8	2100	20	18.8
M10	HFH	36.6	2.3 mm	铝材	39	40	2445	36	52.2
	HFH	36.6	2.3 mm	冷轧板	58	54	3470	49	52.2
	HFHS	36.6	2.3 mm	铝材	44	33.3	2445	36	29.9
	HFHS	36.6	2.3 mm	冷轧板	44	46.7	3470	36	29.9

美制HFH HFHS参数：

螺纹编码	类型	螺母最大拧 紧力 ft. lbs.	板厚 inch	板材质	板材硬度 HRB	安装力 (lbs.)	推出力 (lbs.)	扭力 (ft. lbs.)	抗拉强度 (lbs.)
032	HFH	3.25	.060	铝材	15	3000	180	4	2400
	HFH	3.25	.060	冷轧板	65	6000	375	5	2400
	HFHS	3.25	.050	铝材	38	3000	180	4	1500
	HFHS	3.25	.058	冷轧板	52	4500	325	4	1500
420	HFH	8	.060	铝材	43	5500	285	11	3820
	HFH	8	.060	冷轧板	59	7000	480	11	3820
	HFHS	8	.064	铝材	32	4000	285	8	2385
	HFHS	8	.072	冷轧板	43	6500	480	8	2385
518	HFH	16	.091	铝材	39	8000	380	22	6280
	HFH	16	.090	冷轧板	58	10000	590	22	6280
	HFHS	16	.087	铝材	41	5500	380	15	3930
	HFHS	16	.099	冷轧板	44	7500	590	15	3930
616	HFH	27	.091	铝材	39	9000	550	25	9300
	HFH	27	.090	冷轧板	58	12000	780	36	9300
	HFHS	27	.123	铝材	44	7500	560	25	5810
	HFHS	27	.099	冷轧板	44	10500	780	25	5810

HFH M6-15 ZI:
两款电镀蓝白锌的重型压铆钉，压花齿铿锵有力，螺纹清晰可见，外观一致均匀： 不锈钢系列： 磷青铜重型压铆螺钉HFHB：
