TSO类压铆螺柱专门应用于特薄的板,如你所知,SO或BSO类的螺柱对最小板厚的要求是1MM,如果板更薄呢,就采用TSO类的螺柱了。
所以TSO类螺柱的规格一般都是小规格,不超过M3.5(以公制规格为例)
压铆螺柱 TSO TSOS TSOA
可供材质;碳钢,不锈钢,铝
下附规格明细表
TSO标准的螺柱主要对应小规格的压铆螺柱,如M2.5 M3 M3.4 #2-56 #4-40 #6-32等小规格的螺柱
其形式分为通孔通牙(图中style1),通孔不通牙(图中style2),及盲孔(图中style3),详见下表
与SO,BSO不同,TSO型的压铆螺柱主要应用于更薄的板,如果0.635MM厚度,螺柱本身的(六角)头厚也比较薄,我们公司的内部标准为0.3MM(下表中没有头厚标准)。相应的,它的螺纹尺寸也比较单一,仅限于螺纹M3.5(#6-32)以下的螺纹。当然,如果用客户板厚1MM以上,不用参考本标准,按
SO通孔螺柱或
BSO盲孔螺柱标准更理想。
TSO TSOS压铆螺母柱的尺寸规格及标准

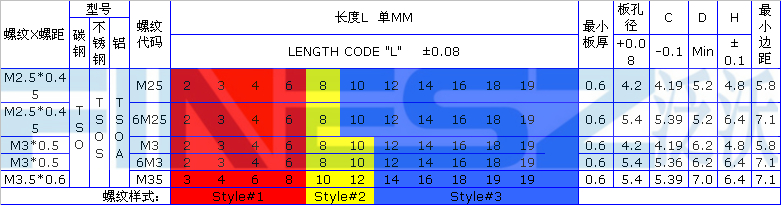

公制压铆螺母柱TSO TSOS参数表:(单位:MM)

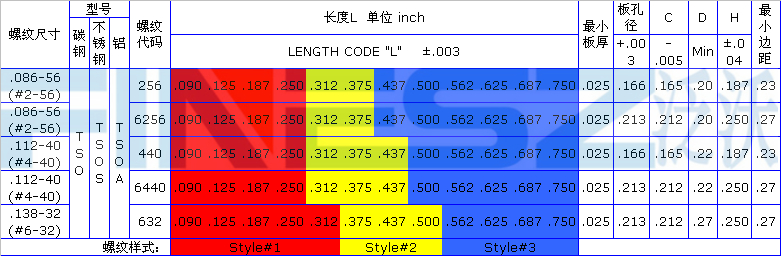

美制规格的TSO TSOS压铆螺母柱标准:
单位(英寸)
螺纹样式需要说明:
橙色区域的Style#1:表示该长度的螺柱为通孔通牙的样式
黄色区域的Style#2:表示该长度的螺柱为通孔不通牙的样式
蓝色区域的Style#3:表示该长度的螺柱为盲孔半螺纹的样式
TSO TSOS TSOA类螺柱的安装方式
