前言

1,本标准为内部标准,仅用于规范我公司所生产嵌装螺母的统一要求,目的是将不同规格的嵌装圆螺母表面花齿统一标准,避免不同批次螺母的花齿大小不一。

2,本标准不对行业标准构成指导意义,也不宜成为用户对其它厂商的验收标准。

2,本标准适用于GB809嵌装圆螺母、DIN16903嵌入螺母、以及同类型直纹圆柱体嵌装螺母,其圆柱表面花齿为直纹,且花齿加工工艺为圆棒拉花(而不是压花、滚压工艺)。

3,本标准随时会保持更新,所展示在本页的数据即为当前最新标准;本数据不一定是最优数据,而是结合螺母最终性能、内部现有拉花模具的通配状况、拉花成本、拉花对螺母加工的影响等综合参数制定而成。

4,本标准号:FW-023,为内部标准号。FW代表泛沃,023代表序号。


图纸

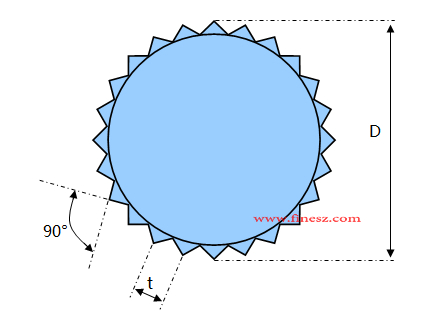

  • 花齿角度统一为直角90°±3°,尖角部允许有一定平位,但平位<1/5t。
  • t为齿距,两个齿尖之间的距离,或两个齿谷之间的距离。
  • D为圆棒外径,即螺母外径
  • 齿数,整圈所包含的花齿个数。

标准

外径 D (mm) 黄铜、快削钢 不锈钢
标准齿数(个) 理论齿距(mm) 标准齿数(个) 理论齿距(mm)
2 12 0.52 12 0.52
2.5 12 0.65 12 0.65
3 16 0.59 18 0.52
3.5 16 0.69 18 0.61
4 16 0.79 18 0.70
4.5 18 0.79 18 0.79
4.75 18 0.83 18 0.83
5 18 0.87 18 0.87
5.5 18 0.96 20 0.86
6 18 1.05 20 0.94
6.35 18 1.11 20 1.00
7 18 1.22 24 0.92
7.5 20 1.18 24 0.98
8 20 1.26 24 1.05
8.5 22 1.21 24 1.11
9 22 1.28 26 1.09
9.5 24 1.24 26 1.15
10 26 1.21 30 1.05
10.5 26 1.27 30 1.10
11 26 1.33 30 1.15
12 26 1.45 32 1.18
12.7 26 1.53 32 1.25
13 26 1.57 32 1.28
14 26 1.69 32 1.37
15 30 1.57 42 1.12
16 30 1.67 42 1.20
17 30 1.78 42 1.27
18 36 1.57 46 1.23
19 36 1.66 46 1.30
20 36 1.74 46 1.37
  • 以上标准中,齿数为拉花参考第一要素,齿距仅为理论值,即,齿距服务于齿数。
  • 直径为非整数的螺母,参考相邻最接近的规格,如5.1mm外径,参考5.0拉花标准,即16齿数
  • 黄铜对应业内常用的C3604 C3602 H59系列 H62系列;快削钢对应12L14 1215 1144;不锈钢包含SUS303 304F。鉴于不锈钢拉花加工难度,其标准系数比铜、快削钢降低一个档次。
  • 小于2.0及大于20MM的螺母花齿标准需与用户协商。

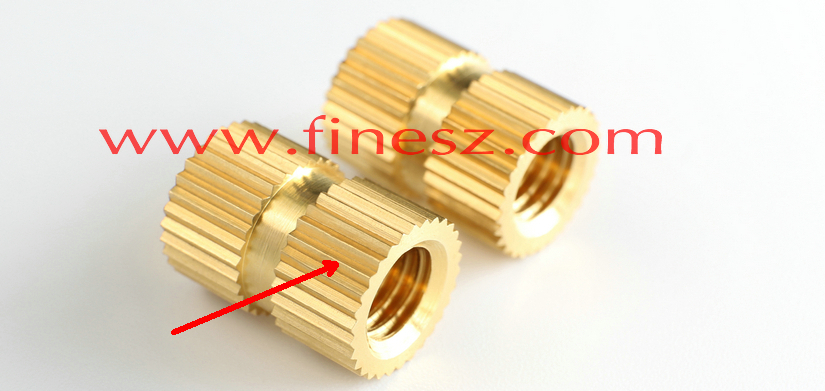

实物示例:
