第一部分   基 础 知 识



第一章   度量



当今世界上长度计量单位主要有两种,一种为公制,计量单位为米(m)、厘米(cm)、毫米(mm)等,在欧州、我国及日本等东南亚地区使用较多,另一种为英制,计量单位主要为英寸(inch),相当于我国旧制的市寸,在美国、英国等欧美国家使用较多。

1、公制计量:(10进制)

1m =100 cm=1000 mm

2、英制计量:(8进制)

1英寸=8英分        1英寸=25.4 mm      3/8¢¢×25.4 =9.52

3、1/4¢¢以下的产品用番号来表示其称呼径,如:

4#,   5#,   6#,   7#,   8#,  10#,  12#



第二章  螺    纹



一、螺纹是一种在固体外表面或内表面的截面上,有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类:

(一)、普通螺纹:牙形为三角形,用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种,细牙螺纹的连接强度较高。

(二)、传动螺纹:牙形有梯形、矩形、锯形及三角形等。

(三)、密封螺纹:用于密封连接,主要是管用螺纹、锥螺纹与锥管螺纹。



二、螺纹配合等级:

螺纹配合是旋合螺纹之间松或紧的大小,配合的等级是作用在内外螺纹上偏差和公差的规定组合。

(一)、对统一英制螺纹,外螺纹有三种螺纹等级:1A、2A和3A级,内螺纹有三种等级:

1B、2B和3B级,全部都是间隙配合。等级数字越高,配合越紧。在英制螺纹中,偏差仅规定1A和2A级,3A级的偏差为零,而且1A和2A级的等级偏差是相等的。

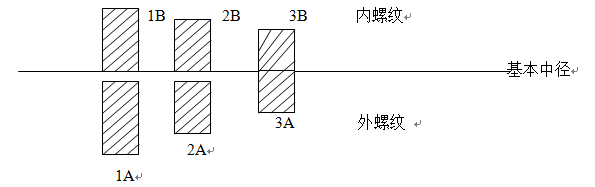

等级数目越大公差越小,如图所示:

1、1A和1B级,非常松的公差等级,其适用于内外螺纹的允差配合。

2、2A和2B级,是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级,旋合形成最紧的配合,适用于公差紧的紧固件,用于安全性的关键设计。

4、对外螺纹来说,1A和2A级有一个配合公差,3A级没有。1A级公差比2A级公差大50%,比3A级大75%,对内螺纹来说,2B级公差比2A公差大30%。1B级比2B级大50%,比3B级大75%。

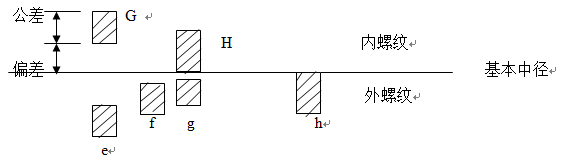

(二)、公制螺纹,外螺纹有三种螺纹等级:4h、6h和6g,内螺纹有三种螺纹等级:5H、6 H、7H。(日标螺纹精度等级分为I、II、III三级,通常状况下为II级)在公制螺纹中,H和h的基本偏差为零。G的基本偏差为正值,e、f和g的基本偏差为负值。如图所示:

  • H是内螺纹常用的公差带位置,一般不用作表面镀层,或用极薄的磷化层。G位置基本偏差用于特殊场合,如较厚的镀层,一般很少用。

2、g常用来镀6-9um的薄镀层,如产品图纸要求是6h的螺栓,其镀前螺纹采用6g的公差带。

3、螺纹配合最好组合成 H/g、H/h或G/h,对于螺栓、螺母等精制紧固件螺纹,标准推荐采用6H/6g的配合。

(三)、螺纹标记

三、机械螺纹的主要几何参数:

(一)、大径/牙外径(D、d):为外螺纹牙顶或内螺纹牙底重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公称直径。

(二)、中径(D2、d2):D2=d2=D(d)-2x3H/8 ,式中H为原始三角形高:

(三)、小径/牙底径(D1、d1):为外螺纹牙顶或内螺纹牙顶相重合的假想圆柱的直径。
H=(√3 /2)P=0.866025P(60O牙山角);  H=0.960491P(55 O牙山角)

(四)、螺距(P):为相邻牙在中径线上对应两点的轴向距离或相邻牙山或两相邻牙谷间的距离。在英制中以每一英寸(25.4 mm)内的牙数来表明牙距(如下表)。

规   格 牙     距 规 格

牙    数
粗牙 细牙 极细牙 粗  牙 细  牙 韦氏牙
M3 0.5 0.35 4# 2.9 40 48
M4 0.7 0.5 6# 3.5 32 40
M5 0.8 0.5 8# 4.2 32 36
M6 1.0 0.75 10# 4.8 24 32
M7 1.0 0.75 12# 5.5 24 28
M8 1.25 1.0 0.75 1/4 6.35 20 28 20
M10 1.5 1.25 1.0 5/16 7.94 18 24 18
M12 1.75 1.5 1.25 3/8 9.53 16 24 16
M14 2.0 1.5 1.0 7/16 11.11 14 20 14
M16 2.0 1.5 1.0 1/2 12.7 13 20 12
M18 2.5 2.0 1.5 9/16 14.29 12 18 12
M20 2.5 2.0 1.5 5/8 15.86 11 18 11
M22 2.5 2.0 1.5 3/4 19.05 10 16 10
M24 3.0 2.0 1.5 7/8 22.23 9 14 9
M27 3.0 2.0 1.5 1 25.40 8 12 8
M30 3.5 3.0 2.0

(五)、牙型半角(α/2):牙侧与螺纹轴线的垂线间的夹角,普通螺纹牙型半角为60O/2,韦氏牙(BSW)螺纹牙型半角为55O/2 。一般木螺丝牙山角度为60 O,尾尖角度60O

(六)、螺纹旋合长度:为两相配合螺纹,沿螺纹轴方向相互旋合部分的长度。



四、自攻、自钻螺纹的主要几何参数:

  • 大径/牙外径(d1),为螺纹牙顶重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公称直径。
  • 小径/牙底径(d2):为螺纹牙底重合的假想圆柱直径。
  • 牙距(p):为相邻牙在中经线上对应两点的轴向距离。在英制中以每一英寸(4mm)内的牙数来表明牙距。

下表列举常用规格的牙距(公制)牙数(英制)

1、公制自攻牙:

规格 S T 1.5 S T

1.9

S T

2.2

S T

2.6

S T

2.9

S T

3.3

S T

3.5

S T

3.9

S T

4.2

S T

4.8

S T

5.5

S T

6.3

S T

8.0

S T

9.5

牙距 0.5 0.6 0.8 0.9 1.1 1.3 1.3 1.3 1.4 1.6 1.8 1.8 2.1 2.1

2、英制自攻牙:

规 格 4# 5# 6# 7# 8# 10# 12# 14#

AB牙 24 20 20 19 18 16 14 14
A牙 24 20 18 16 15 12 11 10

3、日标墙板钉:

规 格 6# 7# 8# 10#
粗牙 牙数 9 9 9 8
牙距 2.82 2.82 2.82 3.18
细牙 牙数 18 16 15 12
牙距 1.41 1.59 1.69 2.11

4、机械螺丝(机械牙):

规格 公制(牙距) 英制(牙数)
M2.5 M3 M3.5 M4 M5 M6 M8 4# 5# 6# 8# 10# 12# 1/4
粗牙 0.45 0.5 0.6 0.7 0.8 1.0 1.2 40 40 32 32 24 24 20
细牙 0.35 0.35 0.35 0.5 0.5 0.75 1.0 48 44 40 36 32 28 28

5、钻尾螺丝:钻尾螺丝有CSD(机械牙),BSD(自攻AB牙)两种。其牙距或牙数可分别参考机械螺丝(CSD牙)和自攻螺丝(BSD牙)。

(四)、牙山角度和尾尖角度:牙山角为牙侧与牙侧间的夹角、尾尖角为螺纹未端尖角。

1、自 攻 牙:牙山角度为60O,尾尖角度为45 O±5 O

2、墙 板 钉:牙山角度为60O,(也可依客户要求生产,如45 O±5 O)尾尖角度为 25 O±3O

3、夹 板 钉:(Chip board screws)牙山角度为40 O±3 O,尾尖角度为25O±3 O 或34O  ±3O(客户特殊要求)。

4、钻尾螺丝:牙山角度为60 O±5 O,尾部针对不同规格的产品选用不同型号的夹尾针,夹尾的主要几何参数为夹尾径和伸出量。



第三章 材  料



一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。

(一)碳钢。我们以碳钢料中碳的含量区分低碳钢,中碳钢和高碳钢以及合金钢。

1、低碳钢C%≤0.25% 国内通常称为A3钢。国外基本称为1008,1015,1018,1022等。主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。(注:钻尾钉主要用1022材料。)

2、中碳钢0.25%<C%≤0.45%  国内通常称为35号、45号钢,国外基本称为1035,CH38F,1039,40ACR等。主要用于8级螺母、8.8级螺栓及8.8级内六角产品。

3、高碳钢C%>0.45%。目前市场上基本没使用

4、合金钢:在普碳钢中加入合金元素,增加钢材的一些特殊性能:如35、40铬钼、SCM435,10B38。泛沃螺丝主要使用SCM435铬鉬合金钢,主要成分有C、Si、Mn、P、S、Cr、Mo。

(二)不锈钢。性能等级:45,50,60,70,80

主要分奥氏体(18%Cr、8%Ni)耐热性好,耐腐蚀性好,可焊性好。A1,A2,A4马氏体、13%Cr耐腐蚀性较差,强度高,耐磨性好。C1,C2,C4铁素体不锈钢。18%Cr镦锻性较好 ,耐腐蚀性强于马氏体。目前市场上进口材料主要是日本产品。按级别主要分SUS302、SUS304、SUS316。

(三)铜。常用材料为黄铜…锌铜合金。市场上主要用H62、H65、H68铜做标准件。

二、碳钢产品所使用的盘元:

序号 种 类 可选用的材质
1 4.8级六角螺栓 1008K 1010 1015K
2 6.8级六角螺栓 1032 1035 1040 CH38F 1039
3 8.8级六角螺栓 1035ACR(M10以下)1040ACR(M12以上)CH38F 1045ACR 1039 10B21 10B33 10B38
4 8.8级内六角螺栓 CH38F 1039 10B21(M10-M12) 10B33 (M14)10B38(M12-M24)10B21
5 10.9级六角螺栓 1045ACR   10B38
6 │8│级螺帽 1008K 1010
7 8级螺帽 1015(M<16) CH38F (M≥16)
8 10级螺帽 CH38F 1039 10B21 10B33
9 12级螺帽 1039 10B21 10B33 10B38
10 马车螺丝 1008 1010 1015
11 六角缘凸螺栓 CH38F 1039 10B21 10B33 10B38
12 六角木螺丝 1008K  1010
13 自攻钉、墙板钉

钻尾钉、夹板钉

1018  1022  CH22A
14 机螺钉 家俱螺丝 1008  1010

三、材料中各类元素对钢的性质的影响:

1、碳(C):提高钢件强度,尤其是其热处理性能,但随着含碳量的增加,塑性和韧性下降,并会影响到钢件的冷镦性能及焊接性能。

2、锰(Mn):提高钢件强度,并在一定程度上提高可淬性。即在淬火时增加了淬硬渗入的强度,锰还能改进表面质量,但是太多的锰对延展性和可焊性不利。并会影响电镀时镀层的控制。

3、镍(Ni):提高钢件强度,改善低温下的韧性,提高耐大气腐蚀能力,并可保证稳定的热处理效果,减小氢脆的作用。

4、铬(Cr):能提高可淬性,改善耐磨性,提高耐腐蚀能力,并有利于高温下保持强度。

5、钼(Mo):能帮助控制可淬性,降低钢对回火脆性的敏感性,对提高高温下的抗拉强度有很大影响。

6、硼(B):能提高可淬性,并且有助于使低碳钢对热处理产生预期的反应。

7、矾(V):细化奥氏体晶粒,改善韧性。

8、硅(Si):保证钢件的强度,适当的含量可以改善钢件塑性和韧性。

四、关于不锈钢材质之特性简介(304、316)

该三种材质均为300系列的奥氏体不锈钢,其化学成分如下:

名称 C Si Mn P S Ni Cr Mo Cu
304M ≤0.06 ≤1.0 ≤2.0 ≤0.045 ≤0.03 8.91-10.0 18.0-20.0 0 0
316 ≤0.03-0.06 ≤1.0 ≤2.0 ≤0.045 ≤0.03 10.0-14.0 16.0-18.0 2.0-3.0 0
304HC ≤0.08 ≤1.0 ≤2.0 ≤0.045 ≤0.03 8.0-10.5 17.0-19.0 0 1.0-3.0

主要化学成分与不锈钢性能之关系:

1、碳 C   可增加硬度和强度,含量过高会降低其延展性和耐蚀性

2、铬 Cr  可增加耐蚀性、抗氧化性,使品粒细化,增加强度,硬度和耐磨性

3、镍 Ni  可增加高温强度、耐蚀性,降低冷加工硬化之速率

4、钼 Mo 增加强度,对氧化物和海水的耐蚀性优良

5、铜 Cu 利于冷加工成型,降低磁性

(三)材质之其它性能

1、以上材质正常状态无磁性。304M冷加工后略有磁性(1.6u-2.0u左右);304HC磁性为(1.01u-1.6u左右);316材质冷加工后磁性小于1.01u。

2、各材质均有良好的延展性,易冷加工成型,抗拉强度、屈服强度、均可达到要求。(Ts 抗拉强度 min 700N/mm, Ys 屈服强度 min 450N/mm)

(四)结论

1、304M、304HC、316三种材质是目前300系列奥氏体不锈钢使用最广的材质之一。各材质明显差异为:冷加工后材质磁性为316<304HC<304M。316材质抗化学品腐蚀,抗孔蚀性及抗海水耐蚀性能相对于304M及304HC要优良。

2、总之,不锈钢标准件特性为耐腐蚀、美观、卫生,但其强度、硬度正常情况下相当于碳钢(6.8级)故对不锈钢产品应不可撞击、敲打、注意维护其表面光洁度、精度,且不能和使用碳钢产品一样随便施加力量,亦不可施力过大,同时因不锈钢延展性好,在使用时产生钢屑易粘于螺帽牙级处,增加摩檫力,易导致锁死,而使用碳钢即使产生铁屑也会掉落,相对于不锈钢不易锁死。

第二部分   大螺丝

第一章  产品分类

一、产品大类

(一)、六角螺栓(HEXAGON  HEAD  BOLTS)

1,英制螺栓参照标准为ANSI/ASME B18.2.1,日标参照JIS B1180(韦氏牙)。英制参照BSW916(韦氏牙)。

(1)、HEX MACHINE BOLT:无华司、有束尾、半牙六角螺栓,

(2)、HEX TAP BOLT:无华司、无束尾、全牙六角螺栓,

(3)、HEX CAP SCREWS:有华司、有束尾、半牙六角螺栓,

2、公制螺栓参照标准如下,其相互区别如表所示:

老国标 新国标 ISO 标准 DIN(德标)
GB30







GB5780(半牙)

GB5781(全牙)

GB5782(半牙)

GB5783(全牙)

ISO4016

ISO4018

ISO4014

ISO4017

   DIN601

DIN558

DIN931

DIN933

(二)、马车螺丝/圆头方颈螺栓(Carriage Bolts):

ANSI/ASME B18.5;DIN603 ; ISO 8677;GB12;GB14

(三)、内六角螺栓(Hexagon socket-head cap screws):

DIN912 ; GB70 ;  ISO4762 ;  ANSI /ASME B18.3

(四)、六角木螺丝(Hexagon  Head Lag Screws):

ANSI/ASME  B18.2.1  DIN 571

(五)、家俱螺丝(Furniture screws):依客户标准

(六)、六角法兰螺栓(Hexagon Flange Bolt):IFI 111     GB 5787    DIN 921

二、产品的识别

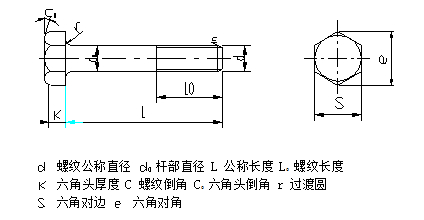

(一)、螺栓各部位图示:

(二)、螺栓的标识:

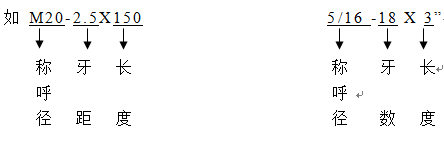

三、标志、性能等级

(1)、标志。六角头螺栓和螺钉(螺纹直径≥5mm)。需在头部顶面用凸字或凹字标志,或在头部侧面用凹字标志。包括性能等级、厂标。碳钢:强度等级标记代号由“·”隔开的两部分数字组成。标记代号中“·”前数字部分的含义表示公称抗拉强度,如4.8级的“4”表示公称抗拉强度400N/MM2 的1/100。标记代号中“·”和点后数字部分的含义表示屈强比,即公称屈服点或公称屈服强度与公称抗拉强度之比。如4.8级产品的屈服点为320 N/mm2。不锈钢产品强度等级标志由“—”隔开的两部分组成。标志代号中“—”前符号表示材料。如:A2,A4等标志“—”后表示强度,如:A2-70

(2)、等级。碳钢:公制螺栓机械性能等级可分为:3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10个性能等级。不锈钢分为 60,70,80( 奥氏体);50,70,80,110(马氏体);45,60(铁氏体)三类。



第二章   工艺流程

一、生产流程:

(一)、盘元:

1、盘元是指自厂商购入原始盘条,一个盘元主要包括以下几个方面的参数:

A、厂牌                B、品名         C、规格            D、材质

E、炉号或批号          F、数量/重量

2、钢中的主要化学成份有:C、Mn、P、S、Si、Cu、Al,其中Al、Cu的含量越低越好。

(二)、退火:消除线材加工内应力,增加其可锻造性。

(三)、酸洗:除去线材表面的一层氧化膜,同时对线材进行表面润滑,以利抽线。
(四)、抽线:为了达到我们需要的线材直径。
盐酸    水洗    草洗    水洗(60-80℃)   磷酸盐   水洗    润滑剂

(五)、打头(成型)及辗牙:完成产品外形,并加以牙形的塑造。

(六)、热处理:改变螺丝的机械性能。

(七)、电镀:为了满足客户的要求进行的表面处理,同时也可以增加螺丝的某些性能。如防锈、美观等。

(八)、包装:依标准或客户要求将产品予以装盒/箱。

(九)、以上各工序详见第五部分。



第三部分   小螺丝



第一章  产品分类

一、产品大类:

(一)、自攻钉(Tapping screws)

1、参照标准:英制自攻钉参照标准为ANSI/ASME B18.6.4,公制的参照标准有GB845(R+)、GB846(F+)、GB847(O+)、JIS B1115(-)、JISB1122(+)JISB 1126          (HW)、JISB1127(HF)、JIS B1125 、DIN7971、DIN7972、DIN7973、DIN7981、DIN7982、DIN7983、ISO1479(H)、ISO1481(B-)、ISO1482(F-)、ISO1483(O-)、ISO7049(P+)、ISO7050(F+)、ISO7051(O+)。

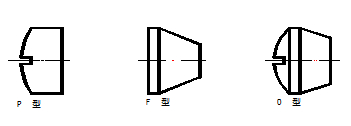

2、头型:新、老国标中均有三种头型:老国标为圆头(R),沉头(F)和半沉头(O),新国标有盘头(P)、沉头(F)和半沉头(O),英制自攻钉有各种头型。目前常见的自攻钉头型有如下:

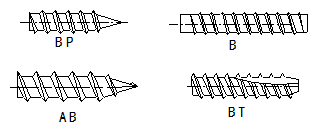

3、牙型:目前自攻钉牙型有A、AB 、B、BT、BP\BF、C、D、T等牙型,各种牙型如图所示。查阅:U.S.A.紧固件标准(原版)第13页。

4、AB牙和A牙的区别:

①新版IFI标准已将A牙产品淘汰,但由于市场需要,一些企业也都在生产A牙产品。A 牙AB牙产品主要区别在于其牙数不同,(如表一所示)。

②A牙和AB牙牙外径和牙底径也不相同(如表二所示)。

③盘头14#A牙和AB牙产品头部尺寸不同(如表三所示),其他规格产品基本尺寸等则相同。

表一

规  格 4# 5# 6# 7# 8# 10# 12# 14#



AB牙 24 20 20 19 18 16 14 14
A牙 24 20 18 16 15 12 11 10

表二

规  格 4# 5# 6# 7# 8# 10# 12# 14#

AB牙 下 限 2.79 3.20 3.43 3.79 4.09 4.65 5.13 6.10
上 限 2.90 3.30 3.53 3.91 4.22 4.80 5.46 6.25
A

下 限 2.79 3.20 3.45 3.86 4.11 4.78 5.46 6.30
上 限 2.90 3.30 3.58 4.01 4.27 4.93 5.61 6.45

表三

    检测项目 头 径 割沟

头厚

割沟深 割沟宽 十字

头厚

十字深 十字宽
牙  型
A 11.60-12.09 3.20-3.53 1.72-2.10 1.63-1.90 3.96-4.29 3.00-3.66 6.81-7.1
AB 12.05-12.42 3.34-3.58 1.81-2.13 1.66-1.83 4.15-4.37 3.03-3.58 6.84-7.06

5、长度及牙长:

(1)长度规格:本公司现在生产的自攻钉都是全牙,(客户有要求时,依其指定之标准)

(2)长度的测量:对沉头和半沉头型螺钉,其长度应从未端测量到头顶面。

(3)长度允许公差:

①AB牙和BP牙的允许公差为,当称呼长小于等于1英寸时,允许公差为±0.03in,   大于1英寸时为±0.05in。

②B、BT、C和T牙,长度允许公差为当称呼长在3/4 in以上时,其允许差为-0.03in,大于3/4 in到1-1/2 in,其允差为-0.05 in, 大于1-1/2英寸其允许公差为-0.06 in。

(4)牙长的规定:

  • 对AB、B、BP、BT牙的要求:完整螺纹应加工得尽可能接近头部,在头部下Y这段距离,要保证螺纹小径尺寸在规定的极限内,如下表所示。

②公称长度大于表列产品,其最小完整螺纹长度应不小于下表所列LT的规定。

表四  AB、B、BF、BP和BT牙自攻钉的螺纹长度

螺纹

公称

尺寸

L LT Y
螺钉公称长度 完整螺纹长度 头下无螺纹长度
Min(in) Max(in)
4# 13/16 0.67 0.042
5# 15/16 0.75 0.050
6# 1" 0.83 0.050
7# 1-1/8 0.91 0.053
8# 1-1/4 0.98 0.056
10# 1-3/8 1.14 0.062
12# 1-5/8 1.30 0.071
1/4 1-13/16 1.50 0.071



(二)、墙板钉

1、参照标准:JIS B 1125、GB/T  14210-93C 以及客户指定标准。

2、头型:目前墙板钉头型有喇叭头(DW),但也有大扁头华司(TW)及华威头(AF)。

3、牙型:

(1)墙板钉主要有两种牙型:细牙和粗牙,其牙距和牙数如下表所示。细牙又分双牙双出和双牙单出以及高低牙,粗牙为单牙单出。通常状况下牙山角度是60O,尾尖角度是25O±3O,但有些客户要求牙山角度为45O±5O



规  格 粗   牙 细   牙
牙  数 牙  距 牙  数 牙  距
6 9 2.82 18 1.41
7 9 2.82 16 1.59
8 9 2.82 15 1.69
10 8 3.18 12 2.11



(2)由于墙板钉(细牙)有攻速要求,而尾尖裂痕、尾尖过尖、钝尾、尾牙火烧,等都可能导致攻速不足,故特对其攻速做如下表规定:

称呼径d 推力KG 板厚mm 攻入时间(最大)S 转速rpm
2.9 12 0.6 1.5 2500-3000
3.5 15 1.0±0.10 2.5
3.9 2.5
4.2 3.0
4.8 3.5

4、长度:

(1)、称呼长度在3/8in以上的产品,尺寸公差一般取下限。称呼长L在2 in以内(公制为50mm),都为全牙(LT)产品。称呼长2in~3in ,其牙长为  2 in;3 in以上时,牙长为2-1/2。有此客户特殊要求牙长为称呼长的2/3。即LT=2/3×L。

(2)、称呼长在4 in以上(公制100 mm)的产品,都容易弯曲,故有跳动度之要求,弯曲有两种形式:一种是辗牙造成,即从第一牙弯曲,另一种是热处理造成,即整体成弧线。



(三)、钻尾螺丝

1、参照标准:ANSI/ASME B18.6.4 、 DIN7504。

2、目前常见的钻尾螺丝头型有六角华司头(HW)、盘头(P)、平头(F)。

3、牙型主要有BD牙及CD牙,它们的区别在于BD牙的牙型为自攻钉中AB牙的牙型,而CD牙为机械牙。

4、长度:当称呼长在1-1/2 in以内时为全牙,大于1-1/2 in时为半牙,牙长为1-1/2 in。

5、BSD型和CSD型螺钉简介:

(1)、BSD型的螺钉应有间距螺纹以及不同形状的钻头端部,钻头常用2号或3号,其设计与不同的板材厚度条件相适应。当公称长度等于或小于1.50 英寸时,都为全牙螺钉,头部下螺纹空的包括螺纹收尾在内,应为1个螺距,如可能应更小。

(2)、CSD型螺钉,是机螺钉螺纹,其直径——螺距的组合近似于统一螺纹,以及不同形状的钻头端部,端部标记为2号或3号,其设计型式与不同的板材厚度条件相适应,CSD型螺钉不需接受螺纹测量,但应符合标准规定的尺寸,一般在那些采用机螺钉螺纹比间距螺纹更有利的地方,就采用CSD型螺钉,CSD型螺钉公称长度等于或小于1.50in的螺钉应为全螺纹螺钉、头部下螺纹空白包括螺纹收尾在内, 应为1个螺距,或更小。



6、BSD型和CSD型螺钉夹尾模的选择:

通常状况下,6#(含)以下用2号尾,8#(含)以上用3号尾,8#、10#之规格长度在1/2(含)以下时,(平头称呼长在5/8(含)以下时),则做2号尾,其余10#以上超过此规格长度做3号尾,另平头BSD 2、3号尾所需长度下限值为:

7、螺丝攻速的要求

钻尾螺丝的主要特性为钻透性,如果刀口径过小,表面硬度过低,及夹尾不良都可能造成攻速不足。SAEJ78和DIN7504,对攻速分别作了如下规定:



规格

D

推力Ib

(kg)MAX

板厚inch

(mm)

攻入时间

(S)Max

转速

rpm

规格

D

推力kg

Max

板厚

mm

攻入时间

(S) Max

转速

rpm

4# 30(13) 0.065

±0.003

(1.65

±0.07)

2.0 2500 ST2.9 15 0.7+0.7 3 1800-

2500

6# 35(15) 2.5 ST3.5 15 1+1 4
8# 35(15) 3.0 ST3.9 15 1+1 4.5
10# 40(18) 3.5 ST4.2 25 1.5+1.5 5
12# 50(22) 4.0 1800 ST4.8 25 2+2 7
14# 50(22) 4.5 ST5.5 35 2+3 11 1000-

1800

ST6.3 35 2+3 13



(四)、夹板钉

1、参照标准:客户要求

2、头型:目前常见的主要是平头、盘头、大扁头。槽型多为米字槽,还有梅花槽。

3、牙型:夹板钉、牙山角度为400,一边是250,一边是150,使产品有一定的自锁功能,尾尖角度为250±30或340±30,一般短规格尺寸尾尖角度为340±30,三夹板钉一般要牙底比较光滑,不能有铁屑存在。因为不光滑导致产品很难旋入硬质木头,同时也会有断头现象存在,也就是旋入测试可能达不到要求。另如有铁屑存在,电镀时无法镀到基体,当螺钉旋入木头时,铁屑脱落,使基体容易腐蚀,造成产品生锈。

(五)、机螺钉:

1、参照标准:

(1)、公制:GB65-85(B-)、GB67-85(P-)、GB68-85(F-)、GB69-85(O-)GB818-85(P+)、GB819-85(F+)、GB820-85(O+)、DIN963-85(F-)DIN964-85(O+)、DIN965-85(F+)、DIN966-85(O+)、JISB1111-96

(2)、英制:ANSI/ASME B18.6.3

2、头型:和自攻钉一样,新、老国标中均有三种头型,老国标为圆头(R)沉头(F)和半沉头(O),新国标有盘头(P)、沉头和半沉头,英制机螺钉头型和英制自攻钉一样,存在如下几种头型:

3、牙型:机螺钉牙型就是机械牙,牙距如下表所列:

 (1)、公制

规  格 M2.5 M3 M3.5 M4 M5 M6 M8 M10

粗牙 0.45 0.5 0.6 0.7 0.8 1.0 1.25 1.5
细牙 0.35 0.35 0.35 0.5 0.5 0.75 1 1.25

(2)、英制:

规  格 4# 5# 6# 8# 10# 12# 1/4 5/16 3/8

粗牙 40 40 32 32 24 24 20 18 16
细牙 48 44 40 36 32 28 28 24 24

4、长度:本公司生产的机螺钉目前都为全牙。



二、产品识别:



   第二章  工艺流程

一、生产流程:

1、自攻钉(夹板钉):

2、机械螺丝:

3、钻尾螺丝(割尾螺丝):

第三章 机械性质

一、自攻钉机械性质要求

1、心部硬度:标准值HRC28-38,本公司产品实测值约为HRC31-33。测试时取距尾部1-2倍称呼径的截面上进行,如果称呼长太短,可以先镶埋,然后再测硬度。

2、表面硬度:标准MIN HV450,本公司产品实测为HV530左右。

3、渗碳层:标准4#-6#:0.05-0.18mm,8#-12#:0.10-0.23 mm,14#:0.13-0.28 mm。

渗碳主要目的增强表面硬度,保证牙的强度,如果脱碳过深,渗碳又不足,会使牙的强度达不到要求,即做旋拧入试验时,牙受损伤。

4、扭力:

标准 规 格 4# 5# 6# 7# 8# 10# 12# 14#
A牙 14 21 28 35 45 56 96 145
AB牙 14 21 28 35 45 65 102 165



5、拧入试验:将自攻钉拧入一有预留试孔的钢板内,自攻钉应在试板内成形出相配的螺纹,而螺钉本身的螺纹不发生变形和损坏,直到未端锥度螺纹完全过试板。拧入试验仅适用于AB、B、BP等型式的自攻钉。IFI中规定:试验板应用半硬低碳冷轧钢制备,钢板硬度为洛氏70–85HRB。钢板标准规格即厚度见下表,试孔应冲或钻,允差为规定公称直径(见下表)±0.025mm。

规  格 6# 7# 8# 10# 12# 1/4
试板厚度

(mm)

1.85-1.95 3.12-3.23 4.68-4.84
孔径(mm)

±0.025

2.95 3.26 3.45 4.04 4.76 5.50



二、墙板钉:

1、心部硬度:标准:HRC24-45、本公司产品实测为HRC35-38左右。

2、表面硬度:标准:HV600-800、本公司产品实测为HV660-710左右。

3、渗碳层:4#-6# 0.05-0.18mm、8#-12#0.10-0.23、14# 0.13-0.28.

4、弯曲度:要求为150 -450

5、盐雾试验:一般为MIN 48h。

6、扭力:

规   格 6# 7# 8# 10#
扭   力 21 28 35 58
本公司实测 35 42 56 96

7、攻入测试:详见第一章描述。

三、钻尾螺丝:

1、心部硬度:标准:HRC32-40 本公司产品实测为HRC31.7-39.0。

2、表面硬度:标准:HV600-700本公司产品实测为HV620左右。

3、渗硬层: 4#-6# :0.05-0.18mm

8#-12#:0.10-0.23mm

14#:0.15-0.28mm

4、扭力:

规  格 钻  尾  螺  丝
TYPE  BSD TYPE  CSD
INCH-LB KG-CM INCH-LB KG-CM
4#(2.9) 14 16 14 16
6#(3.5) 24 28 24 28
8#(4.2) 42 48 48 55
10#(4.8) 61 70 65 75
12#(5.5) 92 106 100 115
14#(6.3) 150 173 156 180

5、攻速详见第一章描述。



第四章  表面缺陷

一、打头容易产生之不良现象及原因分析

1、偏心:二冲安装不良及调机不当。

2、歪头:一冲安装不良及调机不当。

3、头部不圆:一冲模的选择不当或一冲成型不够饱满。

4、打模裂痕:打模破裂或打模R角不当,使打模被二冲撞刮。

5、头部双层:一冲成型不良。

6、毛边:一冲成型不良、主要是冲棒与冲模孔之间间隙过大或冲棒太短引起。

7、裂角:冲针破裂或二冲与打模相不重。

8、头部开裂:材质问题,或一冲模使用错误(如打盘头用六角华司头的一冲模),以及润滑油的原因。

二、辗牙易产生不良现象及原因分析

1、加工裂痕:牙板破旧及调机不当。

2、钝尾:调机不当,牙板太旧。

3、火 烧:两牙板间距偏大,或送料时间不对。

4、歪尾:牙板座上之控制螺丝逼得太紧。

5、断尾:牙板磨损及调机不当。

6、牙山不饱:调机不当

7、尾牙未搓至尾尖。

8、歪杆:矫正块未矫好。

9、牙底粗糙:牙距未调好。



第三部分 螺帽

第一章   产品分类

一、产品大类

(一)、英制螺帽

1、依据ANSI/ASME B18.2.2、ANSI/ASME B18.6.3.(机械螺帽)、BSW916、JIS B 1181。

按其特性又可分为:普通螺帽(FINISHED HEX NUTS )(1/4以上含1/4规格)–– FIN

薄型螺帽(FINSHED HEX JAM NUTS)( (1/4以上含1/4规格)––JAM

重型螺帽(HEAVY HEX NUTS) (1/4以上含1/4规格)––HVY

机械螺帽(MACHINE SCREW NUTS)(#4-40-3/8规格)–– M/S

2、美制螺帽之区别:普通型、重型、薄型螺帽其可制造规格为1/4-1 1/2,机械型螺帽可制造规格为3/8以下。英制螺帽相互区别主要在厚度,对边上也略有不同。

A、薄型螺帽和普通型对边一样,但薄型螺帽厚度比普通螺帽厚度要小。

B、机械螺帽对边比普通型螺帽大,厚度比薄型大、比普通型小。

C、重型螺帽对边比机械螺帽大,厚度加厚,其厚度略小于称呼径。

现以3/8螺帽为例:

规    格 普通型 薄型 重型 机械型
3/8-16 对边 14.00-14.27 14.00-14.27 16.99-17.98 15.42-15.88
厚度 8.13-8.56 5.33-5.77 8.66-9.58 6.07-6.53



3、英制韦氏牙螺帽之区别(BSW916与JIS B 1181):

      规 格

标 准

1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1
BSW916 对边 11.05-11.30 13.08-13.34 14.86-15.24 17.65-18.03 20.32-20.83 22.86-23.37 25.02-25.65 29.85-30.48 32.26-33.02 36.83-37.59
厚度 5.08-5.59 6.35-6.86 7.92-8.43 9.53-10.03 11.10-11.86 12.70-13.46 14.27-15.29 17.45-18.49 19.05-20.57 22.23-23.75
JIS B

1181

对边 16.75-17.00 18.65-19.00 20.65-21.00 25.65-26.00 31.60-32.00 34.60-35.00 40.60-41.00
厚度 7.80-8.00 8.80-9.00 9.80-10.00 12.80-13.00 15.80-16.00 17.80-18.00 19.75-20.00

(二)、公制螺帽

注:表中尺寸均为规格上限。标准之区别:老国标、新国标、国际标准、德标、意标





老      国       标 新国标 国  际  标  准 德   标 意   标
GB51 GB52 GB53 GB54 GB6170 ISO4032 ISO4035 DIN934 UNI5587
对边 厚度 对边 厚度 对边 厚度 对边 厚度 对边 厚度 对边 厚度 对边 厚度 对边 厚度 对边 厚度
M3 5.5 2.60 5.5 2.20 5.5 2.4 5.50 2.4 5.5 1.80 5.5 2.4 5.52 3
M4 7.0 3.44 7.0 2.70 70 3.2 7 3.2 7 2.2 7 3.2 7. 4
M5 8.0 4.24 8.0 3.20 80 4.7 8 4.7 8 2.7 8 4 8 5
M6 10.0 5.24 10.0 4.24 10 5.2 10 5.2 10 3.2 10 5 10 6
M8 12 6.24 14.0 6.24 12 5.24 14.0 5.24 13 6.8 13 6.8 13 4 13 6.5 13 8
M10 14 8.29 17.0 8.29 14 6.24 17.0 6.24 16 8.4 16 8.4 16 5 17 8 17 10
M12 17 10.29 19.0 10.29 17 7.29 19.0 7.29 18 10.8 18 10.8 18 6 19 10 19 12
M14 19 11.35 22.0 11.35 19 8.29 22.0 8.29 21 12.8 21 12.8 21 7 22 11 22 14
M16 22 13.35 24.0 13.35 22 8.29 24.0 8.29 24 14.8 27 14.8 24 8 24 13 24 16.0
M18 24.0 14.35 27.0 14.35 24.00 9.29 27.00 9.29 27.00 15.80 27 15.8 27 9 27 15 27 18.
M20 27.00 16.35 30.00 16.35 27.00 9.29 30.00 9.29 30.00 18.00 30. 18 30 10 30 16 30 20.
M22 30.00 18.35 32.00 18.35 30.00 10.29 32.00 10.35 34.00 19.40 34. 19.4 34 11 32 18 32 22
M24 32.00 19.42 36.00 19.50 32.00 12.29 36.00 10.53 36.00 21.50 36 21.5 36 12 36 19 36 24

注:表中尺寸均为规格上限。

2、参照标准如下

老国标 新国际 国际标准 德标 意标 日标
GB51-76小六角 GB6170六角 ISO4032六角 DIN934 UNI5587 JISB 1181
GB52-76  GB6171细牙 ISO4035薄型
GB53-76小六角扁 GB6172薄型 ISO4775重型
GB54-74六角扁 GB6173薄型
GB6177六角法兰面 ISO4161六角法兰面

二、产品的识别:

(一)、螺帽各部位图示:

美标螺帽表示法 示例:

德标示例 (国标、ISO标准基本相同):

三、性能等级:

性能等级≥8以及05级的螺帽必须在其支承面或侧面打凹字,或在倒角面打凸字标记,并且螺纹直径≥5mm的六角螺帽才需要标记。

四、螺帽螺纹的种类

(一)、为各国所制定的螺纹种类很多,目前,本公司生产的螺纹种类有以下几种:

M——公制粗牙、细牙、极细牙

UNC——联合制粗牙(英制)

UNF——联合制细牙(英制)

W——韦氏牙粗牙、细牙(JIS)

另外英制中还有8螺纹系列(8-UN)、12螺纹系列(12-UN)。

(二)、螺纹精度等级:

  • 公制(DIN、ISO、GB)分为6H、6G等级。通常状况下是6H级。公制日标(JIS)分为Ⅰ级、Ⅱ级、Ⅲ级等三种。通常状况是Ⅱ级。

2、英制为1B、2B、3B通常状况下是2B等级。

3、目前攻牙使用到的牙攻之牙山角度为二种:600和550,600有公制牙、英制 UNC UNF等,550有韦氏牙有BSW 、BSF等。

4、螺纹主要几何参数为:螺纹大径、牙距、螺纹中径、螺纹上升角度。以上几点都影响到螺纹精度,详见第一部份叙述。

  • 热浸镀锌螺帽相关要求:
  • 由于热浸镀电镀层较厚(一般为40um以上),考虑其对螺纹精度的影响,故热浸镀锌螺帽在成型时,其孔径须比一般螺帽略微放大,我司具体要求如下:
产品种类 英  制 公          制
孔径加大尺寸mm ≤7/16 >7/16 M10-M14 M16-M20 M24 M27 M30
0.41 0.53 0.35 0.40 0.45 0.50 0.55

2、对边、厚度最终控制尺寸其上限比规格上限加大0.5mm。

第二章    工艺流程

一、生产流程:

(一)、8级以下螺帽

(二)、8级螺帽

(三)、公制10、12级,英制5级以上螺帽

(三)、公制10、12级,英制5级以上螺帽:

二、各工序简介详见第五部分描述。



第三章    机械性质

  • 产品机械性质依据:

(1)、DIN之产品机械性质检验依据DIN267.4执行。

(2)、ISO之产品机械性质检验依据ISO898.2执行。

(3)、GB之产品机械性质检验依据GB3098.2执行。

(4)、ANSI/ASMEB18.2.2之产品机械性质检验依据SAE J995、ASTM A563执行。

(5)、JIS B1181产品机械性质检验依据JISB1052执行。



  • 性能等级之标识及机械性质要求:

(一)、GB3098.2:

等效采用ISO898.2适用于碳钢或合金钢制造的,公称高度≥0.5D的,需要规定保证载荷,螺纹直径为3-39mm的粗牙6H螺帽。

1、标记:

(1)、标记方法:

公称高度大于或等于8D螺帽,用螺栓性能等级标记的第一部分数字标记,该螺栓应为可与该螺帽相配螺栓中最高性能等级的螺栓,螺栓与螺帽使用中配合等级如下:

产 品 性    能    等    级
螺  栓 3.6 4.6 4.8 3.6 4.6 4.8 5.6 5.8 6.8 8.8   8.8  9.8 10.9 12.9
螺  帽 4 5 6 8 9 10 12
适用规格 >16 ≤16 全部 全部 全部 16-39 ≤16 全部 ≤39

公称高度大于或等于0.5D而小于0.8D螺帽: 用于”O”及一个数字标记,其中数字表示用淬火硬芯棒测出的保证应力的1/100,而“O”表示这种螺帽组合件的实际承载能力比数字表示的承载能力低如04、05级。

(2)、等级:公制螺帽机械性能等级可分为:04、05、4、5、6、8、9、10、12级。

2、机械性能要求:依GB3098.2 规定方法执行机械性能测试,符合下表相应要求:详见:螺栓、螺钉、螺柱:《紧固件基础》GB|T3098.2—2000,第61—81页表1至表16。母:《紧固件基础》GB|T 3098.2—2000第83页至98页表1至表7。

3、通常在螺栓和螺帽配合使用件,可能发生以下几种失效形式:A、螺杆断裂。B、螺杆的螺纹脱扣。C、螺帽的螺纹脱扣。D、螺帽和螺杆的螺纹都脱扣。由于螺杆断裂是突然发生的。比较容易发现,脱扣是逐渐发生的,很难发现,所以对螺纹连接的设计,总希望失效形成是螺杆断裂。

  • SAE J995(钢螺帽STEEL NUTS):

此标准涵盖了适合使用於汽车和相关工程用途之三个等级螺帽的机械性质和材质要求,其尺寸大小从1/4至1 1/2in(含)。

1、标记:

2级螺帽不需要任何等级标识。除非顾客有规定。5级、和8级六角螺帽,规格1/4 至1 1/2英寸必须有等级识别标记。

2、机械性能要求:螺帽应按产品的类型等级,规格符合下表相应的机械性能要求:

等级

标记

公称尺寸直径

(英寸)

安全负荷应力PSI 洛氏硬度 等级识别标记
UNC 8UN UNF 12UN和更细牙
21 1/4-1 1/2 90,000 90,000 MAXHRC32
5 1/4-1(含) 120,000 109,000 MAXHRC32
1-1 1/2 105,000 94,000 MAXHRC32
8 1/4-5/8(含) 150,000 150,000 HRC24-32
5/8-1(含) HRC26-34
1-1 1/2 HRC26-36

注:(1)、2级通常仅适用于四方螺帽(SQUARE NUTS),而四方螺帽通常也仅用于2级。

  • 、ASTM A563 (碳钢、合金钢螺帽)

此标准适用于一般结构用与机械用螺栓、螺柱和其它外螺纹组件使用的八种等级碳钢与合金钢螺帽

  • 标记:

(1)、标记方法:

①符合O、A、B级螺帽不需标记,除非订单特别要求。

②其余等级螺帽标记详见下表。

(2)、等级:螺帽机械性质级可含为:O级、A级、B级、C级、C3级、D级DH级、DH3 级。

2、机械性能等级:产品依ASTM A563规定方法执行机械性能测试符合下合相应要求。

螺帽

等级

公称尺寸

(英寸)

UNC、8UN UNF 12UN与更细牙 等 级
安全负荷应力(KSI) 洛 氏 安全负荷应力(KSI) 洛 氏
非镀锌 镀锌 硬 度 非镀锌 镀锌 硬 度 标识
O 方头 69 52 B55-C32









同下

A 90 68 B55-C32
O 六角头 69 52 B55-C32 65 49 B55-C32
A 90 68 B68-C32 80 60 B68-C32
B 120 90 B69-C32 109 82 B69-C32
B 105 79 B69-C32 94 70 B69-C32
D 135 135 B84-C38 135 135 B84-C38
DH 150 150 C24-C38 150 150 C24-C38
DH3 150 150 C24-C38
A 重型六角头 100 75 B68-C32 90 68 B68-C32
B 133 100 B69-C32 120 90 B69-C32
B 116 87 B69-C32 105 79 B69-C32
C 144 144 B78-C38
C3 144 144 B78-C38
D 150 150 B84-C38 150 150 B84C-38 D
DH 175 150 C24-C38 175 150 C24-C38 DH
DH3 175 150 C24-C38 DH3



三、机械性质测试方法:

(一)、安全负荷:螺帽必须组合于测试螺栓或经硬化之螺纹轴杆上,螺帽所规定之安全负荷必须以轴向施於螺帽。(轴杆之硬度至少达洛氏硬度C45,且螺纹必须为3A级公差,此外,其外径必须为最小外径加0.002in之公差)。

1、ISO898.1(GB3098.1)规定:试验时夹头的移动速度不应超过3mm/min,并持续15秒钟。ASTM F606M中规定:测试时夹头移动速率不应超过1.0in/min(25mm/min),负荷持续时间为10秒。

2、试验时螺帽须能承受负荷而不应脱扣或断裂。当去除载荷后,应可用手或借助扳手松 开螺帽,但不得超过半扣。

(二)、心部硬度:硬度测试应自螺帽高度一半位置横部,测量点应位于承受面上牙外径和一角的中点,也可在对边的中心点距任一角三分之一的距离点,取1800两对角最少两个硬度测试值的平均值作为该螺帽的硬度值。表面清理应去除任何氧化物,脱碳层、镀层及其他表面杂物。

第四章   表面缺陷

在本节中主要叙述螺帽表面缺陷种类、名称、外观特征允许的最低极限以及验收检查方法。 我们以D代表螺帽的公称尺寸, DC代表凸缘直径(最大)S代表公称(最大)对边宽度,D、DC和S的单位为inch。



一、裂痕:

(一)、淬火裂痕:

  • 外观特征:裂痕是由晶粒横切或沿晶界,且会沿着外来杂质处产生明显裂开纹痕,裂痕一般是因热处理或锻造或其它成型加工中过应力产生的。物件被施以重新,热处理裂痕经常因有锈斑而变色。

2、允许极限:不充许任何程度(深度、长度)及位置之裂痕。



(二)、锻造裂痕和杂质裂痕

  • 外观特征:由于锻造或切断毛胚操作中,锻造裂痕在螺帽头顶面以及边缘角处产生。杂质裂痕是固件金属杂质或异物原先就存在材料中而产生。典型的锻造裂痕杂质裂痕型态。

2、允许极限:若不超过二条自孔至边缘的裂痕,无一条裂痕自孔至第一牙,且裂痕深度不超过牙高的0.5倍,裂痕宽度不超过0.02D或0.012IN,则在螺帽的顶面和底面上的锻造裂痕和杂质裂痕是允许的。



(三)、锁紧裂痕:

1、外观特征:扭力螺帽之锁紧端於成型加工中受压而产生,裂痕常显现在锁紧端附近部位,也可能在内缘处或外侧处典型的锁紧端裂痕。

  • 允许极限:扭力螺帽外部表面上之锁紧裂痕,在螺帽能通过扭力测试的情况下。是充许的,假如螺帽能通过扭力测试的话。

二、爆裂及剪爆裂

1、外观特征:爆裂是在金属内爆开成一条裂痕,在锻造成型过程中,爆裂产生在螺帽之边侧面或边角处或在凸缘螺帽之凸缘周缘上。剪爆裂是在金属内爆开成一条和主轴成45角的裂痕,经常发生在凸缘螺帽的周缘上,典型的爆裂、剪爆裂型态。

2、允许极限:

(1)六角螺帽而言:若爆裂、剪爆裂并无由面延伸至上部圆冠斜面处或延伸至底面承面,且爆裂/剪爆裂产生在相邻的头部/底部之交接处,宽度不超过0.010加上0.02S,且量测其对角尺寸仍在公差下限内,则爆裂/爆裂是允许的。

(2)对凸缘螺帽而言:在凸缘周围若二条以下之爆裂/剪爆裂,其宽度都不超过0.04DC,且一条爆裂/剪爆裂,其宽度不超过0.08DC,则爆裂\剪爆裂是允许的。

三、缝

1、外观特征:缝经常原先就存在原材上,加工时会沿着螺帽轴向方向以直线或平滑线断续地显现着,锻造加工后可能性因缝而产生爆裂情形。典型的缝型态。

2、允许极限:

(1)、若缝产生在表面,且宽度不超过0.02D,则缝是允许的。

(2)、对称呼径从1/4-1 1/2(含)的六角螺帽而言,产生上述缝时,应测试其保证荷重,如在标准范围内,则缝是允许的。

四、褶痕

  • 外观特征:由于锻造加工中所产生的材料重褶现象称为褶痕,褶痕常产生在螺帽头顶或底面或在直径变化处或附近产生,典型的褶痕型态。
  • 允许极限:褶痕产生在凸缘与凸缘螺帽交界上,且延伸至主承面上,则褶痕是不允许的,其它褶痕均是允许的。

五、空隙

1、外观特征:原材料内部之空洞,或锻造加工后产生于物件表面孔隙称为空隙。空隙因原材锈斑或切屑毛头或模具标记挤压后未完全填充而形成,典型的空隙型态。

2、允许极限:

(1)、产生于螺帽表面的空隙深度不超过0.010in或0.02D,且所有空隙总面积不超过承面面积(最小)的10%,则空隙是允许的。

(2)、决定承面上空隙面积的方式,必须由买卖双方协议。

六、工具擦伤

  • 外观特征:在治模具移动间,于螺帽表面产生如纵向或同心圆槽般之浅沟称之为工具擦伤。典型的工具擦伤型态。
  • 允许极限:

(1)、承面上表面粗糙度Ra若不超过3.2UM,则工具擦伤是允许的。

(2)、在其它部位所产生之工具擦伤是允许的。



七、刻痕和击痕

1、外观特征:刻痕和击痕是因在制造过程、作业过程或运送过程中,由于物件和物件间以及物件和制造设备间发生强力磨擦或碰撞因而在螺帽表面上产生凹痕。

2、允许极限:在不损及产品功能下,刻痕、击痕、齿痕及刮伤是允许的。

八、螺纹处重叠:

  • 外观特征:由于辗牙加工不当,产生金属材料重褶现象。这种牙纹部分重叠是不允许的。



第五部分   工艺流程

第一章  退火

一、目的:把线材加热到适当的温度,保持一定时间,再慢慢冷却,以调整结晶组织,降低硬度,改良线材常温加工性。

二、作业流程:

(一)、入料:将需要处理的产品吊放炉内,注意炉盖应盖紧。一般一炉可同时处理7卷(约1.2吨/卷)。

(二)、升温:将炉内温度缓慢(约3-4小时)升至规定温度。

(三)、保温:材质1018、1022线材在680℃-715℃下保持4-6h,材质为10B21,1039,CH38F 线材在740℃-760℃下保持5.5-7.5 h。

(四)、降温:将炉内温度缓慢(约3-4小时)降至550℃以下,然后随炉冷却至常温。



三、品质控制:

1、硬度:材质为1018、1022线材退火后硬度为HV120-170,材质为中碳线材退火后硬度为HV120-180。

2、外观:表面不得有氧化膜及脱碳现象。



第二章  酸洗

一、目的:除去线材表面的氧化膜,并且在金属表面形成一层磷酸盐薄膜,以减少线材抽线以及冷墩或成形等加工过程中,对工模具的擦伤。

二、作业流程:

(一)、酸洗:将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟,其目的是除去线材表面的氧化膜。

(二)、清水:清除线材表面的盐酸腐蚀产物。

(三)、草酸:增加金属的活性,以使下一工序生成的皮膜更为致密。

(四)、皮膜处理:将盘元浸入磷酸盐,钢铁表面与化成处理液接触,钢铁溶解生成不溶性的化合物(如Zn2Fe(Po42·4H2o),附着在钢铁表面形成皮膜。

(五)、清水:清除皮膜表面残余物。

(六)、润滑剂:由于磷酸盐皮膜的摩擦系数并不是很低,不能赋予加工时充分的润滑性,但与金属皂(如钠皂)反应形成坚硬的金属皂层,可以增加其润滑性能。

第三章  抽线

一、目的:将盘元冷拉至所需线径。实用上针对部分产品又可分粗抽(剥壳)和精抽两个阶段。

二、作业流程

(一)、小抽线:由于我司使用的盘元最小规格为5.5mm,而大部分小螺丝(英制14#(含)以下,公制M5以下)所需线径都较小,且小螺丝成型时变形较大。为了减小由于冷拉所产生的加工应力,确保线材的可加工性,将线材的冷拉分两个阶段,首先利用连续式伸线机将盘元粗抽至一定线径(以确保精抽减面率小于15%为原则,详见所附表),之后退火(详见第一章),以消除粗抽产生的加工应力。

盘元线径mm 5.5
粗抽线径mmÆ0-0.05 2.80 2.95 3.58 4.06 4.60



(二)、大抽线:盘元经酸洗之后,通过抽线机冷拉至所需线径。适用于大螺丝、螺帽、牙条所用线材。

三、盘元选用:

(一)、六角螺栓、六角木螺丝、马车螺丝

产品规格 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
盘元径 5.5 5.5

(6.5)

6.0 8.0 10.0 12.0 14.0 16.0 18.0 20.0 22.0 24.0 28.0 30.0
产品规格 (1/4) 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1
盘元径(六角

螺栓、六角木螺丝

6.5 8.0 10.0 12.0 13.0 15.0 16.0 20.0 23.0 26.0
盘元径(马车螺丝) 6.0 6.0 10.0 11.0 12.0 / 15.0 18.0 22.0

(二)、螺帽

产品规格 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
盘元径 6.0 6.5 8.0 10.0 13.0 17.0

(16)

19.0

(18)

22.0

(20)

24.0 26.0 30.0 32.0 34.0
产品规格 4# 6# 8#

(10#)

12#

1/4

5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1
盘元径(FIN)



6.5 8.0 10.0 11.0 13.0 14.0 18.0 19.0 22.0 24 28 32 34
盘元径(HVY)



/ / / 13.0 14.0 18.0 19.0 22.0 24.0 26.0 30.0 34.0 34.0

(三)牙条

产品  规格 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
盘元径 6.0 8.0 8.0 10.0 12.0 14.0 16.0 18.0 19.0 22.0 23.0 26.0 28.0
产品  规格 1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8   1
盘元径 6.0 8.0 10.0 11.0 12.0 15.0 18.0 22.0 24.0

第四章 成型

一、目的:将线材经冷间锻造(或热间锻造),以达到半成品之形状及长度(或厚度)。

二、螺栓(螺丝)成型(打头):

(一)、机台型号(规格)选用:

机台型号 10B-3S 13B-3S 17B-3SL 19B-3S 24B-4S 30B-4L 36B
适用范围 M6,1/4

长度2"以下

M6,M8,

M10,1/4

5/16,3/8

M6,M8,

M10,1/4

5/16,3/8,7/16

M10,M12

M14,M16

1/2,9/16,5/8

M14,M16

M18,M20

9/16,5/8,3/4

M8,M20

M22,5/8

3/4,7/8

M20,M22

M24,5/8

3/4,7/8,1"

(二)、作业流程:

1、六角螺栓(四模四冲或三模三冲)

(1)、切断:通过可动的剪刀单向移动,将卡于剪模内的线材切成所需胚料。

(2)、一冲:后冲模顶住胚料冲模挤压胚料,初步成型,之后后冲模将胚料推出。

(3)、二冲:胚料进入第二打模,二冲模挤压,胚料呈扁圆状,之后后冲模将胚料推出。

(4)、三冲:胚料进入第三打模,通过六角三冲模仁剪切,胚料六角头初步形成,之后,后冲模将胚料推入第三打模,切料自六角头切断,六角头形成。

2、马车螺栓(一模二冲)

3、内六角螺栓(三模三冲)

4、六角华司头小螺丝(三模三冲)

5、小螺丝(一般头型一模二冲)

(1)、切断:通过可动剪刀单向移动,将卡于剪模内的线材切成所需胚料。

(2)、一冲:打模固定,一冲模将产品头部初步成型,以使下一冲程能完全成型。当产品为一字割沟时,一冲模为内凹、椭圆槽,产品为十字槽时,一冲模为内凹、四方槽。

(3)、二冲:一冲之后,冲具整体运行,二冲模移向打模正前方,同时二冲模向前运行,将产品最终成型。之后由后冲棒将胚料推出。

三、热打:

(一)、适用规格:

产品名称 六角木螺丝 有束杆马车螺栓 无束杆马车螺栓 六角螺栓 六角螺栓
产品大类 BHLZ BCAE BCAZ BHMZ BHMZ
适用范围 3/8-3/4

长度13"(含)以上

7/8-1"

长度10"-12"

(二)、作业流程:

  • 加热:于加热设备将胚料需成型一端加热至白热状态,依据产品规格设定加热温度和时间。一般3/4以下加热7-10秒,7/8-1"加热15秒左右。
  • 成型:将加热后的胚料迅速移至成型机,通过后座,夹模固定,头模冲击胚料,加以成型。可以根据胚料的长度调整后座的距离。

3、束杆:于束杆机上利用挤压将产品缩杆。

四、螺帽成型:

(一)、机台型号(规格)选用:

机台型号 8B 11B 14B 19B 24B 33B 38B
适用范围 M5和

10#以下

M8和

5/16以下

M10和

3/8以下

M12和

1/2以下

M16和5/8以下 M20和

7/8以下

M24和1"以下

(二)、作业流程:

1、切断:由内刀模(410)与剪切刀(301)配合,将线材切成所需胚料。

2、一冲:由前冲模(111)、冲程模(411)、后冲棒(211)配合,将变形不平的切断胚料加以整形,并由后冲棒(211)将胚料推出。

3、二冲:运转夹(611)将胚料从一冲夹至二冲,由前冲模(112)、冲程模(412)、后冲棒(412)配合,更进一步将胚料整形,并加强第一冲的压平与饱角作用,之后由后冲棒(212)将胚料推出。

4、三冲:运转夹(612)将胚料从二冲夹至三冲,由前冲模(113)、冲程模(413)、后冲棒(213)配合,再次挤压胚料,以使下冲能完全成型,之后由后冲棒(213)                将胚料推出。

5、四冲:运转夹(613)将胚料从三冲夹至四冲,由前冲模(114)、冲程模(414)、后冲棒(214)配合,将螺帽完全成型,并藉控制铁屑厚度来调整螺帽的厚度,之后由后冲棒(214)将胚料推出。

6、五冲:运转夹(614)将胚料从四冲夹至五冲,由前冲模(119)、脱料盘(507)配合,将成型完全的胚料冲孔,并使冲断的铁屑进入打孔模下仁,而最终完成螺帽的成型。螺帽的头部标记在此过程形成。

第五章   辗牙(攻牙)

一、目的:将已成型的半成品辗制或攻丝以达到所需的螺纹。实用上针对螺栓(螺丝)称为 辗牙,牙条称为滚牙,螺帽称为攻牙。

二、辗牙:辗牙即是将一块牙板固定,另一块活动牙板带动产品移动,利用挤压使产品产生塑性变形,形成所需螺纹。

(一)、机台型号(规格)选用:

机台型号 3/16车 1/4车 5/16车 3/8车 1/2车 3/4车 1"车
适用规格 5.15以下 5.15-5.45 5.45-8.45 5.45-11.30 6.90-14.82 14.82-19.30 14.82-23.1

(二)、品质控制:

1、牙外径偏小:

首先原因可能是牙山不饱,调整牙板相对位置即可,其次有可能是成型有效径过小。

2、牙底不良:

针对牙底起皮(如木螺丝),可将固定牙板的急入角与直放角进行调节,将急入角适当往里推挤。

3、牙尖不良(小辗牙):

牙尖不良现象有:尾尖裂痕、火烧、歪尾、断尾、钝尾等。可通过调整牙板或更换牙板加以改善。

4、外观不良:

外观不良现象有:歪杆、牙底径粗糙、牙山不饱、尾牙未搓至尾尖等。可通过调整牙板加以改善。

三、攻牙:攻牙即是将已成型之螺帽,利用丝攻攻丝,形成所需螺纹。

(一)、机台型号(规格)选用:

机台型号 11B 13B 19B 24B 33B 38B
适用范围 5B-12B 10B-14B 14B-21B 19B-26B 25B-34B 30B-40B
适用产品 M3-M5

4#-12#

M6-M8

12#-5/16

M10-M12

3/8-1/2

M12-M16

1/2-9/16

M8-M22

3/4-7/8

M20- M24

7/8-1"

(二)、品质控制:

攻牙过程常发生的品质问题是牙紧,牙紧通常是由于牙攻柄直线部弯曲、牙攻钝化、有效径超差,以及上下跑道不正等原因造成。针对造成牙紧的原因,可以采取矫牙         攻,调换牙攻或调整跑道等措施。

四、滚牙:滚牙是以两个相对应的螺丝滚轮,正向转动,利用挤压使产品产生塑性变形,形成所需螺纹。滚牙通常用于牙条。

第六章  热处理

一、热处理方式:根据对象及目的不同可选用不同热处理方式。

调质钢:淬火后高温回火(500-650℃)

弹簧钢:淬火后中温回火(420-520℃)

渗碳钢:渗碳后淬火再低温回火(150-250℃)

低碳和中碳(合金)钢淬成马氏体后,随回火温度的升高,其一般规律是强度下降,而塑性、韧性上升。但由于低、中碳钢中含碳量不同,回火温度对其影响程度不同。所以为了获得良好的综合机械性能,可分别采取以下途径:

(1)、选取低碳(合金)钢,淬火后进行低温250℃以下回火,以获得低碳马氏体。为了提高这类钢的表面耐磨性,只有提高各面层的含碳量,即进行表面渗碳,一般称为渗碳结构钢。

(2)、采取含碳较高的中碳钢,淬火后进行高温(500-650℃)回火(即所谓调 质处理),使其能在高塑性情况下,保持足够的强度,一般称这类钢为调质钢。如果希望获得高强度,而宁肯降低塑性及韧性,对含碳量较低的含金调质可采取低温回火,则得到所谓“超高强度钢”。

(3)、含碳量介于中碳和高碳之间的钢种(如60,70钢)以及一些高碳钢(如80,90钢),如果用于制造弹簧,为了保证高的弹性极限、屈服极限和疲劳极限,则采用淬火后中温回火。



二、作业流程:

(一)、调质钢:

1、预热处理:

(1)、正火目的是细化晶粒,减少组织中的带状程度,并调整好硬度,便于机械加工,正火后,钢材具有等轴状细晶粒。

2、淬火:将钢体加热到850℃左右进行淬火,淬火介质可根据钢件尺寸大小和该钢 的淬透性加以选择,一般可选择水或油甚至空气淬火。处于淬火状态的钢,塑性低,内应力大。

3、回火:

(1)、为使钢材具有高塑性、韧性和适当的强度,钢材在400-500℃左右进行高温回火,对回火脆性敏感性较大的钢,回火后必须迅速冷却,抑制回火脆性的发生。

(2)、若要求零件具有特别高的强度,则在200℃左右回火,得到中碳回火马氏体组织。

(二)、弹簧钢:

1、淬火:于830-870℃进行油淬火。

2、回火:于420-520℃左右进行回火,获得回火屈氏体组织。

(三)、渗碳钢:

1、渗碳:化学热处理的一种,指在一定温度下,在含有某种化学元素的活性介质中,向钢件表面渗入C元素。分预热(850℃) 渗碳(890℃) 扩散(840℃)过程

2、淬火:碳素和低合金渗碳钢,一般采用直接淬火或一次淬火。

3、回火:低温回火以消除内应力,并提高渗碳层的强度及韧性。我司生产中,攻牙螺 丝回火温度为360℃左右,自钻螺丝(墙板钉)回火温度为200℃左右,之后分别冷却至34-35℃和39-40℃。

第六部分 标准规范

标准就是规范,每个国家和部门都有自己的标准。目前,我们在平时的业务中最常用到的标准有以下几种:

GB—中国国家标准(国标)       ANSI—美国国家标准(美标)

DIN—德国国家标准(德标)      ASME—美国机械工程师协会标准

JIS—日本国家标准(日标)       BSW—英国国家标准

GB—国家标准是我国众多标准中的一种,另外还有行业标准,专业标准和部门标准等。国家标准又分:GB(强制性标准)和GB/T(推荐性标准)以及GBn(国家内部标准)等。我们平常看到的像GB30,GB5783等等都是强制性的标准。

以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外,最主要的是螺纹部分的不同。GB、DIN、JIS等的螺纹都有是以MM(毫米)为单位,统称为公制螺纹。另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位,俗称惠氏螺纹。

公制螺纹是以MM(毫米)为单位,它的牙尖角为60度。美制螺纹和英制螺纹都是以英寸为单位的。美制螺纹的牙尖角也是60度,而英制螺纹的牙尖角为55度。由于计量单位的不同,导致了各种螺纹的表示方法也不尽相同。例如像M16-2X60表示的就是公制的螺纹。他的具体意思是表示该螺丝的公称直径为16MM,牙距为2MM,长度为60MM,又如:1/4—20X3/4表示的就是英制的螺纹,他的具体意思是该螺丝的公称直径为1/4英寸(一英寸=25.4MM),在一英寸上有20个牙,长度为3/4英寸。另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF,以此来区别是美制粗牙或是美制细牙。

在平时的内销业务中,我们最常遇到的标准是GB(国标)和DIN(德标)。

在非泛沃产品方面,主要会接触到以下几种标准:GB30;GB5783;GB5782;GB52;GB6170;GB818;GB819;GB845;GB846;GB70;DIN912;DIN933;DIN931等。目前GB30(老国标)在标准书中已被GB5783(新国标)所代替。GB52(老国标)在标准书中已被GB6170(新国标)所代替。

在1986年,我们国家对标准件制定了新标准,在业务中一般俗称为新标,使用最多的主要有GB5780、GB5781、GB5782、GB5783、GB5784。GB5780为六角头粗杆半牙螺丝,其精度等级为C级产品,可用GB5782来代替(GB5782为六角头粗杆全牙螺丝,其精度等到级为A级和B级。)GB5781为六角头全牙螺丝,精度等级为C 级产品。可用GB5783来代替(GB5783为六角头全牙螺丝,其精度等级为A级和B 级)。GB5784为细杆半牙的六角螺丝。

新标与老标的区别在于:M8、M10、M12、M14、M22系列的产品,在对边宽度上有所区别。除M22系列的新产品外,新标产品M8、M10、M12、M14的头部对边比老标的对边要小1MM。分别为13、16、18、21MM ,而M22系列的新产品,新标比老标的对边反而要大2MM,应特别注意。对于头部厚度,新标和老标之间略有差别,在要求不是非常严格的情况下可以通用。

新标与德标的区别在于:M10、M12、M14、M22的产品规格,在对边宽度上有所差别。M10、M12、M14的头部对边新标比德标要小1MM。而M22的新产品的,其头部对边比德标的对边宽度要大2MM ,其它的均可通用。

对于六角螺帽,常用的标准有:GB52、GB6170、GB6172和DIN934,对于它们之间的主要区别有:GB6170的厚度要比GB52、GB6172和DIN934来的厚,俗称为厚螺帽。另外就是对边上的区别,M8的螺帽系列中DIN934、GB6170、GB6172的对边都是13MM比GB52的对边14MM要小1MM,M10的螺帽,DIN934与GB52的对边为17MM,比GB6170和GB6172的的对边要大1MM,M12的螺帽,DIN934、GB52的对边为19MM比GB6170和GB6172的对边18MM要大1MM。对于M14的螺帽,DIN934、GB52的对边为22MM比GB6170和GB6172的对边21MM要大1MM。另外就是M22的螺帽,DIN934、GB52的对边为32MM,比GB6170、GB6172的对边34MM要小2MM。(GB6170和GB6172除了其厚度不一样外,对边宽度完全一样)其余规格在不考虑厚度的情况下,可以通用。

在内六角方面,国标中有两个版本,一个为GB70—76,76年版本,一个为GB70—85  85年版本,我公司现执行DIN912的标准,所以在实际业务操作中应注意区别:其中GB70—85与DIN912完全重合,故对于使用新标的情况,不存在着差别,主要是GB70—76与DIN912之间有所区别:M8系列的内六角产品,GB70—76的圆头径为12.5MM,比DIN912的13.27MM要小一些,M10系列的内六角产品,GB70—76的圆头径为15MM,比DIN912的16.27要小一些,M12系列的内六角,GB70—76的圆头径为18MM,比DIN912的对边18.27要小一些,另像M16、M20系列的内六角GB70—76的圆头径比DIN912的要小0.33MM,分别为24MM,30MM。DIN912的则分别为24.33MM和30.33MM。另外老标与德标内六角之间的内对边宽度由于标准不同而不同,GB70—76的内对边要小一些,在业务作业中也应加以注意。

另外,平时可能会用到的马车螺丝也有一些区别,在此也作一个说明,在国标中,有两种马车螺丝的标准,即GB12(小半圆头方颈螺丝)和GB14(大半圆头方颈螺丝),平时在市面上较常用的还有德标标准DIN603。现对这三者加以区别:对于圆头颈,在同一规格比较时是:GB12<GB14<DIN603。通常在马车螺丝的使用时,往往要求头颈大而厚,所以DIN603马车螺丝的标准完全符合要求。



21 条留言:

  1. 讲的详细,看完了基础理论,重温了大学所学的,居然都看懂每个术语。之后的工艺部分就没有细看,需要的时候在找来看。

    1. 国际标准:
      6mm以下 | 1.5倍直径

      8-16mm | 2.0倍直径

      18-30mm | 2.5倍直径

      32-48mm | 3.0倍直径
      国家标准规定,一般用于机械设备中的螺栓,拧入深度不宜超过螺栓长度的2/3,最浅为螺栓直径的2/3,具体要求如下:

      螺纹长度 | 最浅拧入深度 | 最深拧入深度

      ——–|——–|——–
      ≤3 mm | 1.5 x 直径 | 2 x 直径

      5-6 mm | 2 x 直径 | 2.5 x 直径

      8-10 mm | 2.5 x 直径 | 3 x 直径

      12-14 mm | 3 x 直径 | 3.5 x 直径

      16-18 mm | 3.5 x 直径 | 4 x 直径

      20 mm | 4 x 直径 | 4.5 x 直径

      22-24 mm | 4.5 x 直径 | 5 x 直径

发表留言

电子邮件地址不会被公开。
