之前整理了一份德国滚花标准DIN82(见DIN82滚花标准),现将中国的滚花标准整理如下。

我国颁布的滚花标准为GB6403.3,新旧版本分别为1986版和2008版,现以GB6043.3-08版为准。比较于德标DIN82而言,我国标准GB6403.3略显简要,业内多以德标作为标注参考,但不论怎样,宣传国标、使用国标是需要倡导的。

国标原文档下载:GB/T6403.3-2008.pdf

以下为具体内容:


中华人民共和国国家标准
滚花 GB/T6403.3-2008

1、适应范围:本标准适用于一般用途的圆柱表面滚花。

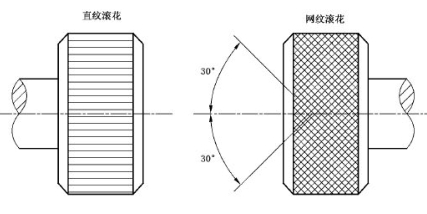

2、滚花的型式如图所示:

GB6403.3滚花标准

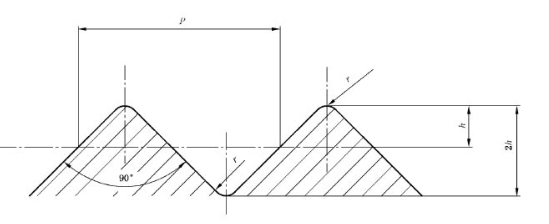

3、滚花花纹的形状是假定工件的直径为无穷大时花纹的垂直截面,如下图所示:

gb6403.3标准

4、滚花的尺寸规格按下表(单位mm):

模数m h r 节距P
0.2 0.132 0.06 0.626
0.3 0.198 0.09 0.942
0.4 0.264 0.12 1.257
0.5 0.326 0.16 1.571

注:表中h=0.785m-0.414r



5、标记方法示例:

模数m=0.3mm的直纹滚花:直纹 m0.3 GB/T6430.3-2008

模数m=0.4mm的网纹滚花:网纹 m0.4 GB/T6403.3-2008

6、技术要求

6.1滚花前工件表面的粗糙度的轮廓算术平均偏差的最大允许值为Ra<=12.5um

6.2滚花后工件直径大于滚花前直径,其值约等于(0.8~1.6)m,m为模数



附加说明:
本标准由中华人民共和国机械工业部提出,由机械工业部标准化研究所归口。
本标准由机械工业部标准化研究所华北光学仪器厂负责起草 。本标准主要起草人马承娴 王经复 熊火昆。




19 条留言:

    1. GB6403.3标准中并没有给出m=0.25的参数。
      但这并不意味着设计要回避这个参数,必竟这个标准只是参考,实际设计中用到的模数远不止标准中规定的这些。
      m0.25的相关参数如下:
      齿距P=0.785
      r=0.08
      h=0.163

    1. @匿名 你好。

      模数=齿距/3.14,即0.8/3.14=0.255。但实际上,9.8直径的圆柱面你无法真正做到齿距=0.8,0.8齿距最接近的齿数是38个齿,即齿距0.81。

      故:

      模数m=直径/齿数=9.8/38=0.258

      模数m=齿距/3.14=0.81/3.14=0.258

    1. @匿名 你好。模数是齿轮制造的一个参数,模数=齿距/3.14。但你所说的网纹压花(或拉花)套用模数会不会未免太牵强了?

  1. 你好,请问滚花深度可以达到国标的要求吗,比如m0.3的滚花,h不小于0.198,那么总高度要不小于0.396,我感觉这个深度比较大,另外滚花是用刀具加工出来的吗?
    谢谢!

    1. 为达到加工要求,加工中一般取节距为1.2的花轮,以29.0个齿作为参考,即(29.0*1.2)/3.14=11.082,在压花前参考直径为Φ11.082
