为了100%避免无螺纹状况发生,通过光选机探测内螺纹成像并计算牙数,排剔除无牙螺母。

事实上,还有一种无螺纹状况叫“螺纹不到底”,即螺纹的根部没有攻透,如果产品排列并不是螺纹根部(即攻牙的尾端)朝上,这种情况下还是会有不良品遗漏。

因为探测螺纹的摄像头是45度斜角拍摄,通过螺纹的反光来判断有多少颗牙,但摄像头并不能完全探测到所有螺纹——尤其是较深的螺纹。

解决方案:

如下视频中通过振动盘加一个小挡块,将大头朝下的剔除,只有大头朝上的才能进入光选机的玻璃盘,摄像头所取的牙数都是螺纹尾端的数值,从而彻底排除了无螺纹现像。

毫无疑问,这种方法大大的降低了检验速度(只有正常速度的30%左右。振动条件下由于重心的作用,大头朝上自然就少了很多),但是为了保证产品品质,也是有必要的。

上面视频中的螺母有个法兰面,即大头端(如下图),这个特点正好用于振动盘的过虑调节。正常的加工过程中,攻牙是从小头进入,而大头端是螺纹尾端,如发生攻牙不到底则必定无牙出现在大头端,故将大头端朝上以利于检测。

注:大头是攻牙的尾端




附1:如果不过滤大小头,测送料速度非常快(这种方法争对牙数少的螺母):

附件2:感受一下机关枪的速度(每秒10PCS):

附件3:7PCS /秒的速度:



更新

今天无意中与光选机供应商聊天,得知我们采用上面的小技俩过滤攻牙不底的螺母,供应商很淡定的告诉我,只要加钱,完全不需要降低检验速度。

原来只需要在原有3组摄像头基上再加一组摄像头,且从玻璃盘的下斜方进行拍摄,即可保证螺母上下两端螺纹都检测到(之前标配本身已有一组摄像头从玻璃盘上斜方进行拍摄),当然条件是每额外增加一组摄像头成本1万元。

没想到还有这种操作方法,显然是因为贫穷限制了我的想像力。

虽然供应商报价有不合理之处,但是再穷不能穷品质,再苦不能苦效率,加钱也是值得的。

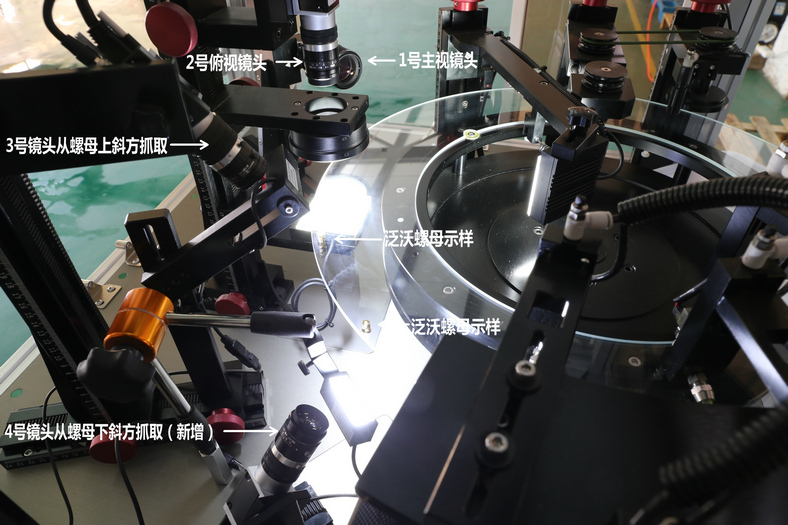

改进图(4号为新增):

视频:

经改进后,第一个视频中的产品光选效果如下(增加摄像头上下拍摄;去掉小档块不分正反进料;提高光选速度):

最后吐槽一下,关于新增摄像头的价格,后因种种原因与过程在此不表,实际装配好价格为3000元,我也是醉了……

3 条留言:

    1. 晕。这不是攻牙。这是光学筛选机检测螺母的各项尺寸,其中包含“是否有螺纹”这一项指标。

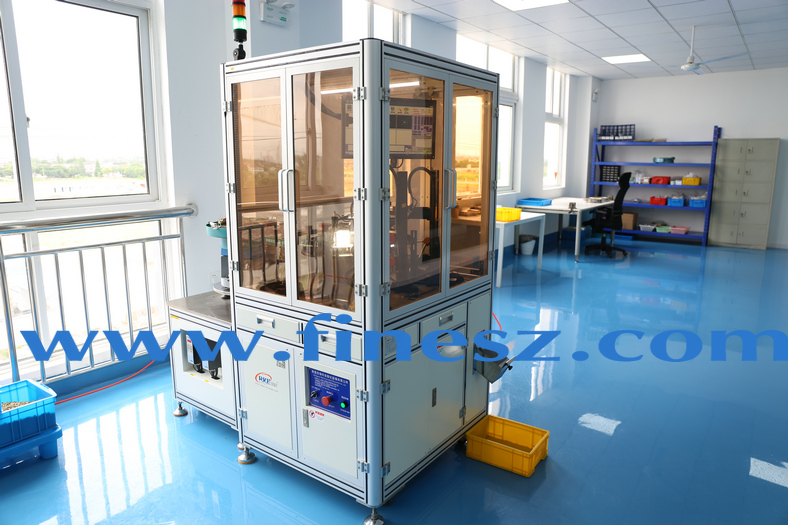

      设备全图是这样的:

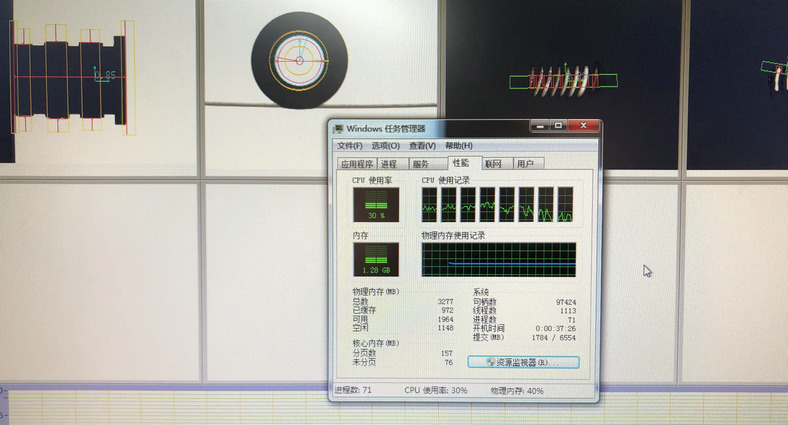

      光选机
