在工作中,我经常会碰到初次接触压铆螺柱的用户问我:

矮油,这个“3.5M3″中的”3.5″是什么意思捏?

或说:

矮油,这个M3和3.5M3有什么不同?

亦或是说:

矮油,”3.5M3″是不是代表螺纹是M3.5的意思捏?

总之,

都要带个矮油,哦不,总之,M3和3.5M3到底有什么不同?

今天,我来谈一谈压铆螺柱规格中M3和3.5M3有什么不同。考虑到本人写文章的风格有些啰里八嗦,没有兴趣看的同学可直接拉到下面的蓝色粗体字。

写在前面

写在前面:这其实是一个很简单的问题,为什么我要把它拧出来说呢?

因为很多人有问我的时候是通过QQ的方式,在QQ里讲清楚这个事情虽谈不上非常浪费时间,但是我天天给用户讲同一个单调的问题,时间长了,真的好蛋疼,你懂的。所以,以后再有人问我同样问题的时候,我就把这篇博客的地址给TA,如果你是从我本人的QQ聊天过程中转到这里的,我想,你应该明白我的用意了吧?

当然了,如果你在本网站瞎逛点开了这篇文章,也不会白来一趟,下面有福利的。

什么是压铆螺柱

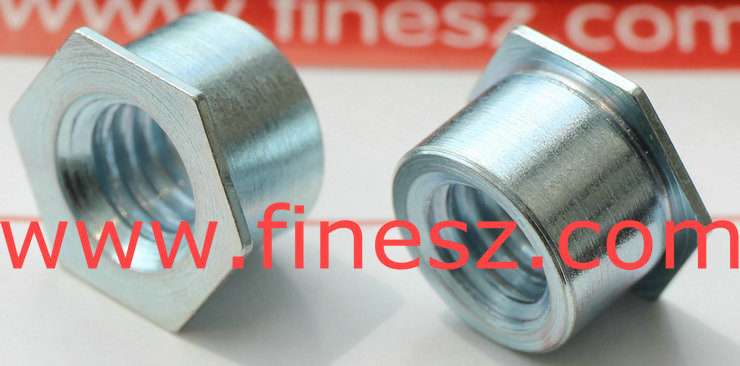

简单的说,压铆螺柱就是长成这样的一种紧固件:

so-22

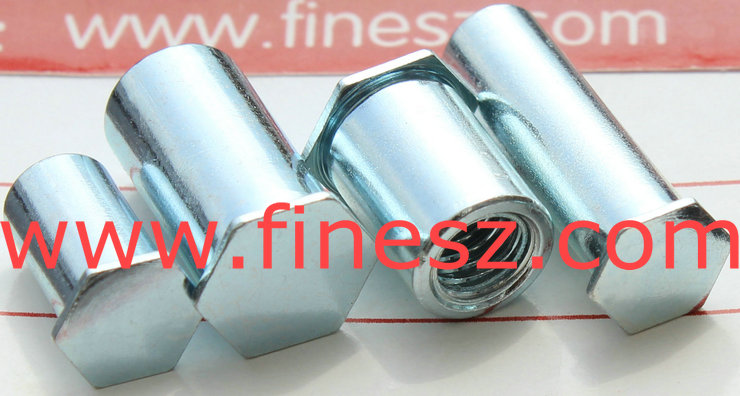

上面这种叫SO(通孔)压铆螺柱,当然,还有一种盲孔的,就是六角这一头是不通的,叫BSO,它长的是酱紫的:

so-23

照片拍的是不是拍的很……性感?前面说了”有福利”的嘛smile。。。。。。

接下来,我们看看压铆螺柱的规格表:

压铆螺柱规格表

为了简单一些,我在此仅列举了通孔型,即SO类的压铆螺柱的规格,盲孔的就不列出了,因为本文的问题“M3与3.5M3的区别”适用于所有类型的压铆螺柱,包含SO,BSO,SOS,BSOS,SO4,TSO等等,哎呀这些代号是真是够折磨人的,不过这不是本文的重点,如果你有兴趣,可到我公司官网查看更多类型的压铆螺母,地址压铆螺柱规格

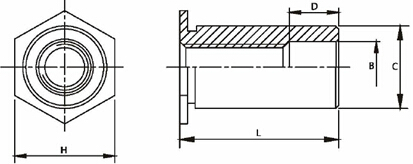

这是图纸:

so-3

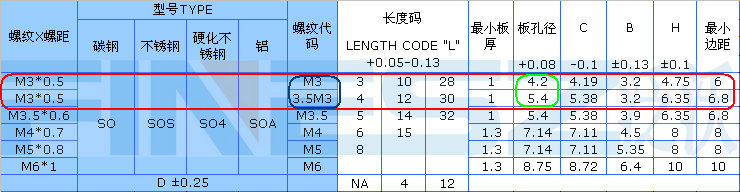

这是规格表(公制,单位MM):

so-1

表中的螺纹代码一栏分别的M3 ,3.5M3,M3.5,M4,M5,M6。重点来了:

红色圈出的这两行,螺纹X螺距栏目都是M3*0.5,对应的螺纹代码却有M3及3.5M3两种——见蓝色圈出的部分。

它们有什么不同呢,请再看看板孔这一栏,见绿色圈出的部分:

螺纹代码M3对应的板孔径为4.2

螺纹代码3.5M3对应的板孔径为5.4

也就是说,它们适配于不同的板孔径。

当规格描述为SO-M3-10(是这压铆螺柱的标准书写方法,后面的10表示长度),表示这是一颗螺纹为M3*0.5的螺柱,长度10MM,将适配于4.2MM的板孔;

当规格描述为SO-3.5M3-10时,表示这是一颗螺纹为M3*0.5的螺柱,长度10MM,将适配于5.4MM的板孔。

所以,3.5M3的前缀“3.5”不表示具体某个尺寸 ,这个前缀仅是一种代号,意思是M3螺柱中的“大号款”,而不带前缀的纯M3则表示默认的“小号款”

当然,这两种螺柱它们的外型尺寸也相应的有一些区别,纯M3的螺柱六角对边尺寸为4.2MM,槽径3.85MM,3.5M3螺柱六角对边为6.35MM,槽径5.85MM。详细尺寸上面的规格表,哦,对了,这个规格表中没有槽径这个数据,一般槽径不是用户关注的重点,仅是作为生产商的一个制造参数。

你有没有发现,其实,在上面的表格中还真有M3.5这种规格呢(规格表中红框的下面一栏)。这才是真正的、名正言顺的M3.5螺纹:

当规格描述为SO-M3.5-10的时候,表示该螺柱螺纹为M3.5,长度10MM。

关于美制螺柱代号中632与8632的区别

看完上面M3与3.5M3的区别,你是不是第一时间想到,美制螺纹的螺柱会不会也有这个“大小号”的梗?

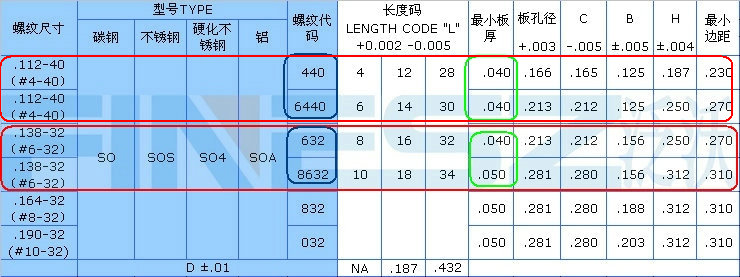

没错,美制螺柱规格表中,440与6440都是4#-40UNC螺纹,以及632与8632都是6#-32UNC螺纹,请参考它的规格表(图纸就不重放了,图纸与公制的一样),单位 INCH:

so-2

同样的,我将重点地方圈了出来。具体的区别就不再赘述了,道理与上面公制的一样。

9 条留言:

  1. 学习了,但是不知道怎么选压铆螺母?
    除了外边距小的特殊情况下选小孔径;一般情况下怎么选M3(4.2)还是3.5M3(5.4)? 哪种更好呢?什么原则优先?
    扩展开来圆头和六角头又应该怎么选?压接方向?受力方向?六角头高扭力?
    我见到盲孔压铆螺柱都是六角的;压铆螺钉多是圆头的,六角头压铆螺钉较少;齐平螺母是六角和圆头好像都有….
    盼复!谢谢!

  2. 现在的标注,比如M3的螺柱:

    SO-M3-10-ZI;

    还缺少两个关键信息,一个是底孔直径,一个螺柱的直径,
    如果能在标注信息中给出,则制图人员和打孔加工人员都方便,结果却没有。

  3. 压铆螺柱中不锈钢用CLS,而在压铆螺柱中不锈钢则用SOS,为什么连这样的都不统一,真是无语。
