日常工程图纸中,很多用户喜欢引用诸如“未注公差按ISO2768-m”或“未注公差按ISO2768-mK”,那么ISO2768是什么标准呢?

ISO2768分为两个部分,即ISO2768-1和ISO2768-2,ISO2768-1规范了零件的线性尺寸和角度尺寸的未注公差,分为4个等级分别是精度高f 中等m 粗糙c 很粗糙 v;而ISO2768-2规范了零件的几何形状的未注公差,3个等级H K L。可以简单理解为ISO2768-1是规范尺寸的,ISO2768-2是规范形状的。

上面提及的ISO2768-mK,小写字母m,代表零件的尺寸、角度、弧度斜角等尺寸下表ISO2678-1中的m等级,大写字母K代表零件的直线度、垂直度、对称度、圆跳度等几何参数按下表ISO2768-2的K等级。


千言万语总结成下面这些表格:

ISO2768-1标准



长度尺寸和角度尺寸的极限尺寸
按ISO 2768-1
公称尺寸 公差尺寸
范围  f (精细)  m (中级)  c (粗)  v (极粗)
 mm 公差 mm 公差 mm 公差 mm 公差 mm
 0.5-3  ± 0.05  ± 0.10  ± 0.15  –
 3- 6  ± 0.05  ± 0.10  ± 0.20  ± 0.50
 6- 30  ± 0.10  ± 0.20  ± 0.50  ± 1.00
 30- 120  ± 0.15  ± 0.30  ± 0.80  ± 1.50
 120- 400  ± 0.20  ± 0.50  ± 1.20  ± 2.50
 400- 1000  ± 0.30  ± 0.80  ± 2.00  ± 4.00
 1000- 2000  ± 0.50  ± 1.20  ± 3.00  ± 6.00
 2000- 4000  –  ± 2.00  ± 4.00  ± 8.00
角度尺寸的极限尺寸
按 ISO 2768-1
公称尺寸 公差尺寸
范围  f (精细)  m (中级)  c (粗)  v (极粗)
 mm 公差 mm 公差 mm 公差 mm 公差 mm
<10  ± 10′  ±1°30′  ± 3°
 10- 50  ± 30′  ± 1°  ± 2°
 50- 120  ± 20′  ± 30′  ± 1°
 120- 400  ± 10′  ± 15′  ± 30′
 400 以上  ± 5′  ± 10′  ± 20′
弯曲半径(弧度)和斜面高度(斜角)的极限尺寸
按ISO 2768-1
公称尺寸 公差尺寸
范围  f (精细)  m (中级)  c (粗)  v (极粗)
 mm 公差 mm 公差 mm 公差 mm 公差 mm
 0.5-3  ± 0.20  ± 0.40
 >3-6  ± 0.50  ± 1.00
 >6  ± 1.00  ± 2.00
ISO2768-2核心内容摘要

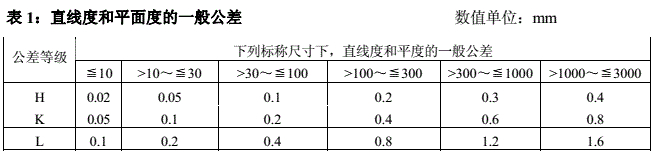

1,平面度和直线度的一般公差
平面度和直线度的一般公差

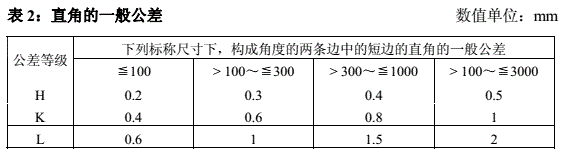

2,垂直度的一般公差

垂直度的一般公差

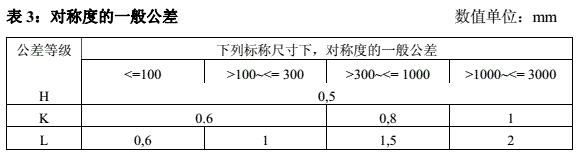

3,对称度一般公差
对称度一般公差

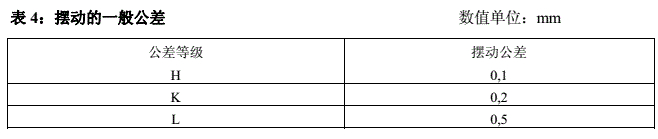

4,圆跳动的一般公差
圆跳动的一般公差

ISO2768-1和ISO2768-2两个标准PDF下载

详细的标准文档请参考下面的两个PDF文档,鼠标右键另存为的方式可下载以下两个PDF文档:

ISO2768-1标准(注意:GB/T1804等效于ISO2768-1):

ISO2768-2标准:

手机端不支持框架下载的请点击:ISO4768-1.PDFISO4768.2-PDF
