最小边距的定义

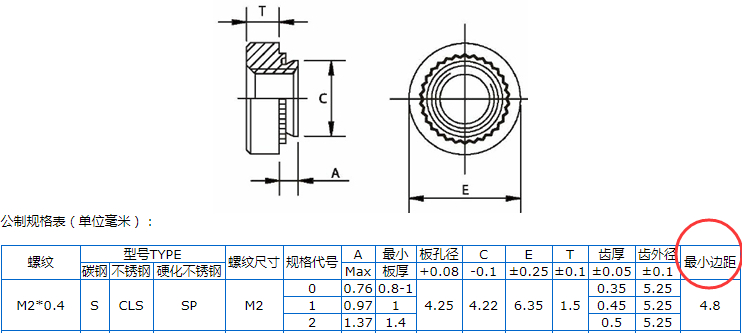

我公司压铆紧固件的规格表中都有最小边距一栏,如:

边距

最小边距是什么意思呢?

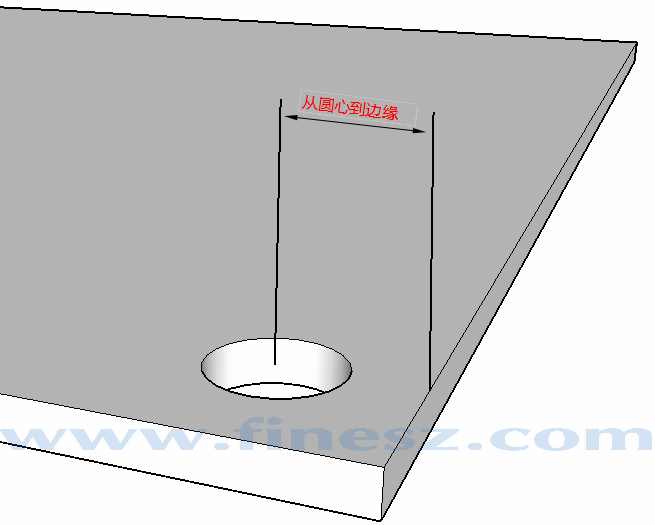

定义如下:“边距”指的是从薄板开孔的圆心到板材边缘的距离,“最小边距”的指的是不小于这个距离。下附图:

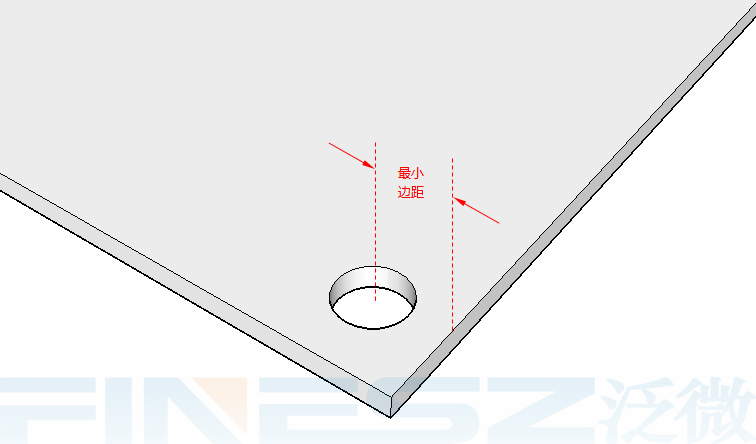

最小边距:

最小边距

13 条留言:

      1. 国内网站或者说公司这一点做得很差,给作者点赞。之前经常去日本网站学知识(看不懂,靠网页翻译半蒙半猜)

    1. 这位朋友,如果开孔离板的边缘太近的话,意味着边缘的薄板吃力不够。压铆螺母安装后会:1,薄板边缘被挤压凸出而变形; 2,螺母安装不牢易脱落。
      最小边距

  1. 请问M6的压铆螺母,开孔中心线距钣金边缘只有7mm,样品到货时,外形没有变形,拧入螺钉也没有脱落的现象;但我查询《非标紧固件》手册中规定的M6压铆螺母距离边最小距离是8.6mm,所以我的问题是
    1.小于这个距离一定是不可以用吗?
    2.这个距离与板材厚度无关吗?比如压1.5mm的板材和1mm的板材,薄板边缘吃力应该肯定不一样吧?

    1. @匿名,你好。
      1,最小边距指的是一个安全值,你要问“是不是比这个值小就一定不能用呢?” 也不一定吧,小一点点也不至于怎么样,只是有安全风险。你不放心的话就检测一下螺母的扭力与拉力是否能满足你的设计需求或标准。标准见:http://www.finesz.com/s.htm
      2,理论上板越厚,边距越小,但更厚的板对应的铆接深度也更大。所以综合下来,板厚点还是薄点,对边距的要求没什么区别了。

  2. 请问到折弯边的最小距离呢,对于有些先折弯再压铆的件,请问一下不同的压铆螺母,螺钉,螺母柱到这个折弯边的最小距离是多少?

    1. @匿名 你好。最小边距不仅指的是孔中心到板边缘的距离,包指的是孔中心到折弯处的距离。不同的压铆螺母,螺钉,螺柱的最小边距在本网站对应的产品介绍页的规格表中有具体数据,请分别参考:压铆螺母压铆螺钉压铆螺柱

  3. 您好,关于最小边距以CLS-M3-2为例,最小边距为4.8mm,指的是从压铆螺母中心到边缘的距离最小为4.8mm吗?还是指钣金预冲孔的边缘到折弯边缘的最小距离呢?

    附件:

    1. @匿名 你好。可以忽略不同材料(不锈钢板、冷轧板、铜板、铝板)的边距差异。理论上越软的板料(如铜铝)对边距要求更大一点,但也因自身易于塑性变形故也更易于被铆压,两项参数相抵消,总体看来铜铝与冷板不锈钢板的边距差异可以忽略。
