压铆螺母安装的时候,薄板的底孔开多大?压铆螺母的底孔标准是什么?

虽然本网站的有详细的关于压铆螺母标准的规范,其中包括了板材开孔的的数据,地址:

http://www.finesz.com/s.htm

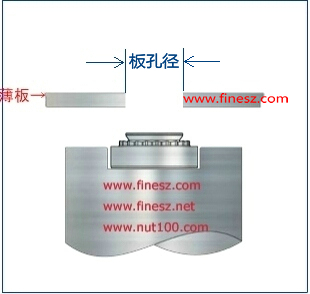

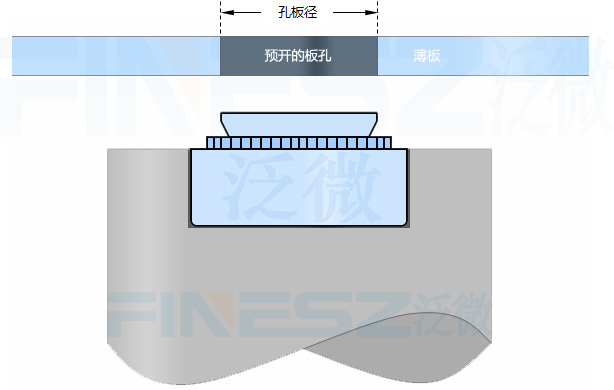

但是很多人还是不愿意去查找,鉴于此,我将压铆螺母的底孔数据单独列出来附下。先说明一下,所谓的板孔径(底孔径)指的是这个尺寸:
s-55

这是公制螺母的底孔标准表:

螺纹规格 板孔径,单位:毫米(+0.08,-0)
M2 4.25
M2.5 4.25
M3 4.25
M3.5 4.75
M4 5.4
M5 6.35
M6 8.75
M8 10.5
M10 14
M12 17

这是美制压铆螺母的开孔尺寸表,以下表格所有单位是英寸:

螺纹尺寸 板孔径,单位inch(+.003,-0)
(#2-56) .166
(#3-48) .166
(#4-40) .166
(#6-32) .1875
(#8-32) .213
(#10-24) .250
(#10-32) .250
(#12-24) .277
(1/4-20) .344
(5/16-18) .413
(5/16-24) .413
(3/8-16) .500
(3/8-24) .500
(1/2-13) .656
(1/2-20) .656

安装示意视频:

9 条留言:

  1. 您好,使用S-M10-2B压铆螺母压碳钢件,板厚3mm怎么压不到断面?而且增加扭矩,螺母松动?
    谢谢!

    1. @匿名 你好。你没有留邮件信息,不知道你是否还会回来看这个留言。压不平、扭力不达标原因很多种,我只能说在一切安装条件合理的情况是应该能满足压后性能的,我无法一一排除或猜测其原因,不过我接触到众多反映压不牢的的80%的原因是“使用冲床安装而不是压铆机”。如果不是这个原因,具体再沟通。我电话18912771062

      1. 非常感谢您及时回复,我们使用的是压铆机,压力34KN。但是压铆后,端面不平。不知道是不是端面不影响使用?

        1. @匿名 你好。排除安装设备的因素,还是有很多可能性的因素,我只能跟据经验瞎猜了,跟据其可能性大小依次是:
          1,螺母硬度偏低,正常硬度应是HRC32以上,是整体硬度HRC32以上而不仅仅是表面硬度。
          2,板材硬度偏高,正常应低于HV180
          3,螺母铆接部位结构是否理,花齿部位是否锋利工整无缩口。
          4,板孔径是否合理;开口处是否锋利平整;铆压的是板而不是螺母。
          5,铆装是否有延时,正常是需要延时的。
          6,其它各种奇怪的现场安装因素。
