在压铆件规格中常有“连接零件的孔最大尺寸”或“Max Hole in Attach Parts”这样的描述,说明如下。

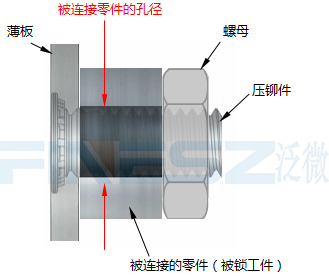

“连接零件的孔的最大尺寸”指的是被锁件的孔的直径最大不超过某个值,如下图红色箭头所示(以压铆螺钉为例):
连接零件的最大孔径

规定“连接零件的孔的最大尺寸”的意义在于防止螺钉从板孔中拉出来的风险。

举例说明:

FH-M6的压铆螺钉头外径8.2mm,连接零件的孔的最大尺寸规定为6.6mm,螺钉与零件之间的板起到类似垫片的作用,这种紧固方式是合理的安全的。

而如果连接零件的孔径为8.2mm甚至更大,螺钉的拉力全部作用于与螺钉头部相铆合的那一圈板的肉厚,则增加了螺钉被拉出的风险——尤其是当螺钉需要左右晃动的情况下。这也是为什么HFH重型螺钉的“连接零件的孔的最大尺寸”规定值比FH大——因为HFH的头径比FH大。
