为什么内螺纹公差等级为6H;外螺纹为6g?
螺母和螺丝的配合需要保证在使用过程中能够承受一定的载荷,同时又要确保装配的顺畅性,从而规范了公差精度等级。在大部分情况下,工程师直接或默认给与内螺纹精度标注6H、外螺纹精度标注6g。6H和6g的公差等级设计是为了在保证强度的同时,避免因过紧或过松导致的装配困难。
那问题来了。螺母7H+螺丝5g不行吗?螺母6G+螺丝6g不行吗?螺母5H+螺丝6f不行吗……?其实也不是不行,只要你愿意,拿4H螺母配9e螺丝都可以。世上美女配丑男的多了去了,何况螺丝配螺母。
但是,如前所述,1要保证强度,2要避免装配困难;即:内外螺纹相交的部分要合理且有效……你看,这多像一场世俗的婚姻,所谓的门当户对。作为一名合格的工程师,就不能随意配婚了。
GB/T197-2003(下载PDF)第6章(位于PDF文档中第13、14页)节作了如下规范:
6 推荐公差带
6.1 公差精度
根据使用场合,螺纹的公差精度分为下面三级:
——精密:用于精密螺纹;
————中等;用于一般用途螺纹;
—————粗糙:用于制造螺纹有困难的场合,例如在热轧棒料上和深盲孔内加工螺纹。
6.2 推荐公差带及其选用原则

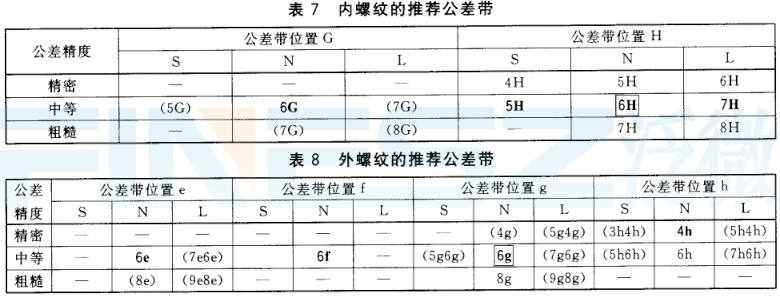

宜优先按表7和表8的规定选取螺纹公差带。
除特殊情况外,表7和表8以外的其他公差带不宜选用。
如果不知道螺纹旋合长度的实际值(例如标准螺栓),推荐按中等旋合长度(N)选取螺纹公差带。
公差带优先选用顺序为:粗字体公差带、一般字体公差带、括号内公差带。带方框的粗字体公差带用于大量生产的紧固件螺纹。
6.3 内、外螺纹的公差带组合
表7的内螺纹公差带能与表8的外螺纹公差带形成任意组合。但是,为了保证内、外螺纹间有足够的螺纹接触高度,推荐完工后的螺纹零件宜优先组成H/g、H/h或G/h配合。对公称直径小于和等于1.4mm的螺纹,应选用5H/6h、4H/6h或更精密的配合。
6.4 涂镀螺纹的公差带
如无其他特殊说明,推荐公差带适用于涂镀前螺纹。涂镀后,螺纹实际轮廓上的任何点不应超越按公差位置 H或h所确定的最大实体牙型公差位置 H或h所确定的最大实体牙型。
注:推荐公差带仅适用于薄涂镀层的螺纹。例如电镀螺纹。
上文中的蓝色文字说明,美女配丑男是可以的,但是,标准中给出了“但是”:
1,优先粗体字公差带,到此只剩下6G 5H 6H 7H(表7),6e 6f 6g 4h(表8)
2,接着又说方框的粗字体用于大量生产的紧固件。即直接定位于6H(表7),6g(表8)
所谓大量生的产紧固件,即常用的、工业生产领域、标准化的、批量的、不电镀或非厚镀涂层的紧固件。
而这,正是在大部分情况下(M1.4以下、很厚的镀层如热浸锌…等不属于大部分情况),默认使用6H螺母、6g螺丝的来源。
