前言

每个月总有那么几次,客户打电话过来向我发飙:

“啊万先生啊,你家不锈钢压铆螺母坑爹啊。。。。。。”

放以前我就心发虚手发抖,想这又是肿么了,不会是想赖帐吧?。。。。。。

碰到的例案多了,慢慢的我也蛋定了。一般我会等客户把话说完,礼节嘛。。。。。。再者人家气头上,这话不说完是会得抑郁症的,作为供应商听取客户发牢骚是我们提供的额外服务之一,而且还是免费的。

然后我会悄悄的问客户:“你们的板的是不锈钢吧?”

“是啊,肿么!”客户总是理直气壮。

“哦,没什么。”我要说重点了:“不锈钢压铆螺母是不能压不锈钢板的。”

“什么?我勒个去!%¥#…@…&……%#*&……%…………&*&……%此处省略100字”

cls-2

这是分割线

事实上,在我公司的网站上,曾多次申明这个观点。



但新的企业或人员一批批加入板金行业,然后在某个时候碰到这个梗,然后找螺母供应商投诉,当然被投诉的不一定是我,想必其他压铆螺母供应商,都会经常碰到这样的问题。这类发生在企业生产过程中的时间和财产损失,日复一日,令人心痛。

一个基本的常识是:

压铆紧固件的硬度要高于薄板一个等级(HV200以上)

csl-1

举例说明

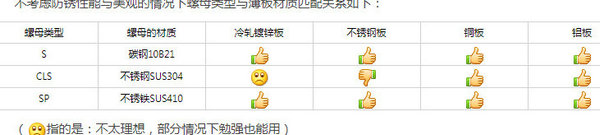

lz

1,以常用冷轧镀锌板为例,硬度为HV95-185(左右,下同),配合的S型碳钢镀锌螺母的硬度为HV350——合适。

2,以不锈钢板(304)为例,304不锈钢板ANN状态薄板硬度为HV200,铆304的CLS压铆螺母(硬度为HV300)——不建议,虽然也能压进去,且抽样测试也可能达到甚至大幅超过标准性能,但它的核心问题有两点:1实测性能波动较大,极端情况下可能会低于标准性能;2,螺母花齿可能会有一定程度变形。故,铆SP压铆螺母螺母(硬度为HV450)更合适。

3,那么,硬度为HV150的镀锌板铆硬度采用HV300的304 CLS螺母会怎样?

——不建议,超过RHB70(HV128)的板采用CLS具有较高风险。

4,那么,硬度不超过HRB70(HV128)的冷板能否用CLS螺母?

——谨慎使用,量产前进行可靠性测试。虽然勉强是可以用CLS压进去的,但因种种因素可能安装后存在如下风险:脱落,螺母变形,花齿变形,第一牙螺纹压变形导致螺丝拧不进或锁死等。故,先验证再谨慎使用。

5,既然如此,CLS压铆螺母有什么用?——其实,CLS的初忠是压铜板铝板的。

重要的话说三遍

现在流行重要的话说三遍,为了充数字,也说三遍:

不锈钢压铆螺母不能压在不锈钢板上!

不锈钢压铆螺母不能压在不锈钢板上!

不锈钢压铆螺母不能压在不锈钢板上!

题外话

人们总是选择性地相信他所希望那样的。

尽管我们会在用户前期试样过程提醒本文的观点,但是,很多用户就是不信邪,非要试一试才肯相信。结果测试下来还效果还挺满意。就开开心心的批量使用了。

自然,过不几天要打电话过来投诉了:

哎哟我去,试样就都能铆上去,发过来的货就掉下来了……

怎么解释有的脱落,有的不脱落,你这是百分之多少的不良率……

这批螺母的齿外径有的量起来5.25,有的5.30……(公差表示不服)

反正我要求齿外径不小于5.29,不大于5.31……(这并不是解决办法)

……总之就是各种问题,到最后就退货了。好消息是我们道德水平不算太低,只要是标准品,我们是无条件接受退货的。

解决方案

铆在不锈钢板上的压铆螺母可采用不锈铁SP型,详见:
www.finesz.com/sp.php,它的材质为SUS410,防锈性能不及304

可也采用不锈钢的涨铆螺母,详见:

www.finesz.com/z.php,它的材质为303或304,铆接工艺与压铆螺母略不同




这可以引申到其它压铆件,304压铆紧固件(如FHS BS等)不可以压在304板。


再次强调,304压铆紧固件也不可以压在1/4(含)硬度状态以上的冷轧板上,即使是1/8以下硬度状态冷轧板,也不能暴力安装,需先自行验证其工程性能、合格性、可靠性。

6 条留言:

  1. @finesz,为什么不锈钢板的硬度比冷轧钢板高,但是碳钢压铆螺母的硬度比不锈钢压铆螺母的高?这里是不是解释错了??

    1. @深刻的 你好。“不锈钢板硬度比冷轧板高”这句话并不严谨,据退火状态之不同,也有冷板比不锈钢板高的情况。

      这里说的不锈钢比冷板硬度高指的是:市场上“常见的”不锈钢板硬度为接近HV200,常见的用于折弯、冲压、铆压成型的冷板硬度HV95-170+不等。

      碳钢压铆螺母S系列有经过调质热处理硬度HRC32-38(HV320-380),不锈钢CLS系列螺母材质为304没法热处理加硬故硬度只为HV200-300不等(倒是比原料本身的硬度略高一点是因为螺母经过塑性变形表面硬度略有提高,但也只能到这个程度了);另外SP系列的不锈铁螺母可真空淬火至硬度达HV400+

  2. 您好,贵公司能不能提供下贵公司的产品三维模型供人下载,有时需要用到sw或者proe打开,希望贵公司能提供下三维模型

发表留言

电子邮件地址不会被公开。
