标准
DIN137A-1987 |
名称
鞍形弹性垫圈 |
英文名
saddle-shaped elastic washer |
材料
不锈钢 钢 等
|
表面
本色，钝化，电镀... | 应用领域
电子电器，工程机械 |

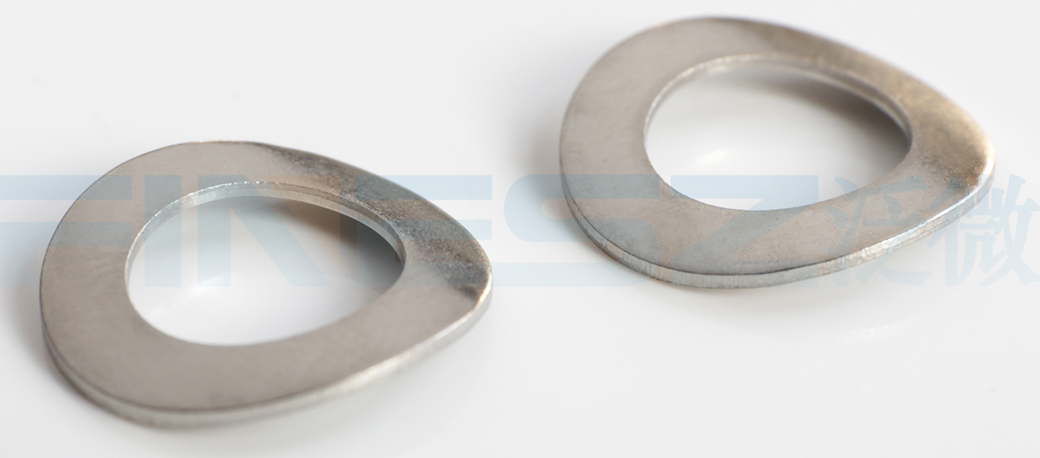

DIN137A是弯曲型弹簧垫圈，长得像马鞍状，主要用来给螺栓、螺母防振动松动，适合轻载、低振动场景，安装时要匹配螺栓尺寸并控制好预紧力。

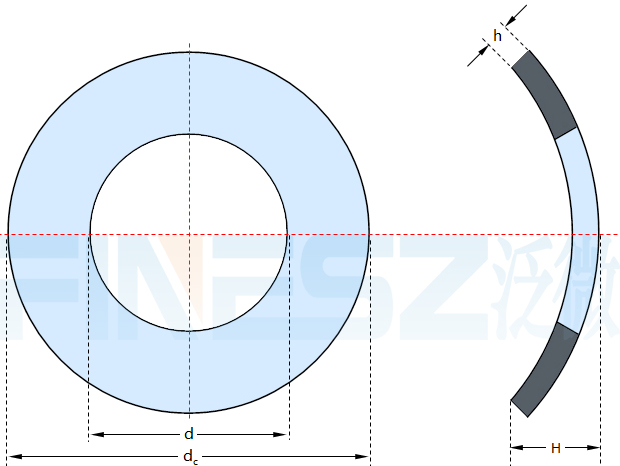

图纸：
尺寸表（单位：MM)
| 公称直径 | |
| d | 最小值=公称(H14) |
| 最大值 | |
| dc | 公称(js16) |
| 最大值 | |
| 最小值 | |
| h | 公称 |
| 最大值 | |
| 最小值 | |
| H | 最小值 |
| 最大值 | |
| 1 | 1.2 | 1.4 | 1.7 | 1.8 | 2 | 2.3 | 2.6 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 |
| 1.1 | 1.3 | 1.5 | 1.8 | 1.9 | 2.2 | 2.5 | 2.8 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 |
| 1.35 | 1.55 | 1.75 | 2.05 | 2.15 | 2.45 | 2.75 | 3.05 | 3.5 | 4 | 4.6 | 5.6 | 6.76 | 7.76 | 8.76 | 10.93 |
| 2.5 | 3 | 3 | 4 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 12 | 15 | 18 |
| 2.8 | 3.3 | 3.3 | 4.375 | 4.375 | 4.875 | 5.375 | 5.875 | 6.375 | 7.45 | 8.45 | 10.45 | 11.55 | 12.55 | 15.55 | 18.55 |
| 2.2 | 2.7 | 2.7 | 3.625 | 3.625 | 4.125 | 4.625 | 5.125 | 5.625 | 6.55 | 7.55 | 9.55 | 10.45 | 11.45 | 14.45 | 17.45 |
| 0.2 | 0.2 | 0.25 | 0.25 | 0.25 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 |
| 0.22 | 0.22 | 0.27 | 0.27 | 0.27 | 0.33 | 0.33 | 0.33 | 0.45 | 0.45 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.86 |
| 0.18 | 0.18 | 0.23 | 0.23 | 0.23 | 0.27 | 0.27 | 0.27 | 0.35 | 0.35 | 0.45 | 0.45 | 0.45 | 0.45 | 0.45 | 0.74 |
| 0.35 | 0.35 | 0.4 | 0.45 | 0.45 | 0.5 | 0.5 | 0.55 | 0.65 | 0.7 | 0.8 | 0.9 | 1.1 | 1.2 | 1.7 | 2 |
| 0.7 | 0.7 | 0.8 | 0.9 | 0.9 | 1 | 1 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 2.2 | 2.4 | 3.4 | 4 |
