标准
DIN1587 |
名称
六角盖型螺母 |
英文名
Hexagon domed cap nuts |
表面
本色 | 性能等级
A2-70 A4-80 4.8 8.8 |
特点
固定 |

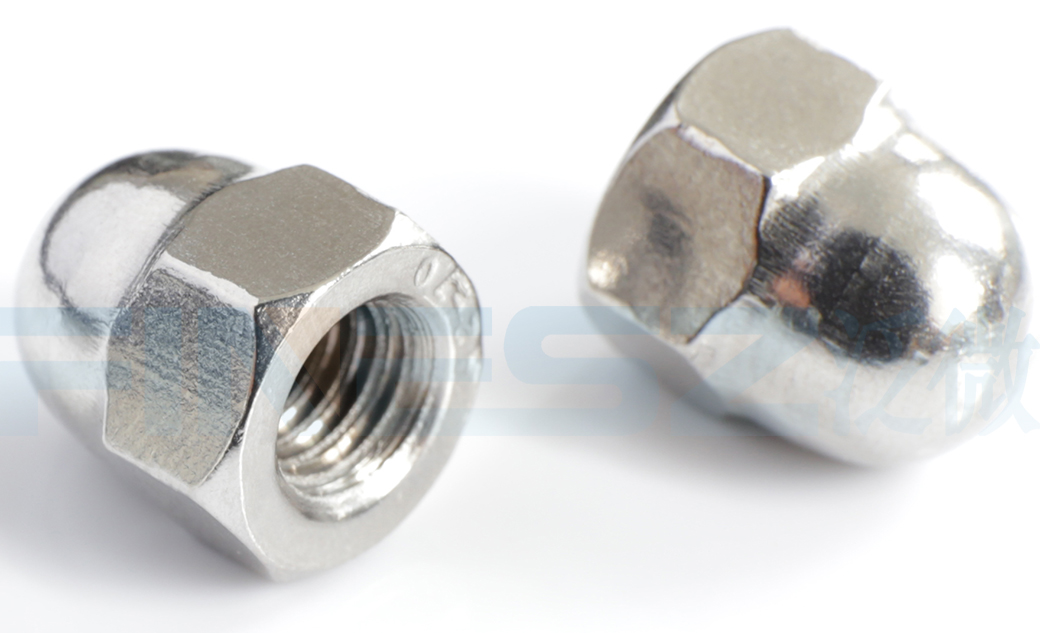

DIN1587标准的六角盖形螺母，外观为独特圆顶状，能覆盖螺栓末端，可避免工件被划伤，还能防止水分、灰尘等侵蚀螺纹，提升使用寿命，兼具美观与防护，盖型螺母的螺帽
与圆盖为焊接加工而成，这种结构既可以保护螺纹，也能承受一定的外力，相比与普通螺母，多了一份稳定性。

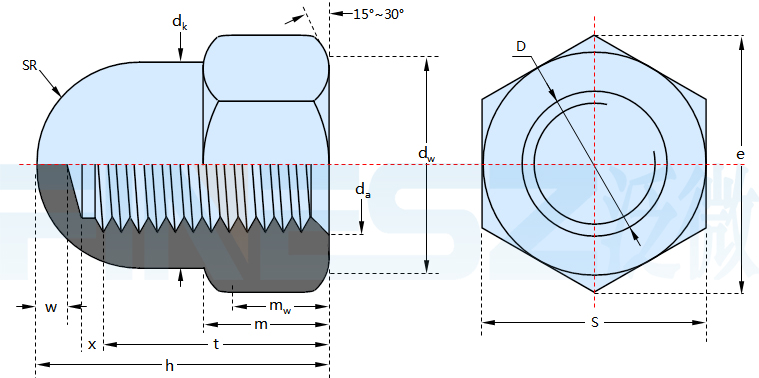

图纸：
尺寸表（单位：MM)
| 螺纹规格D | ||
| P | 粗牙 | |
| 细牙1 | ||
| 细牙2 | ||
| da | 最大值 | |
| 最小值 | ||
| dk | 最大值 | |
| dw | 最小值 | |
| e | A级 | 最小值 |
| B级 | 最小值 | |
| x | 粗牙 | 最大值 |
| 细牙 | 最大值 | |
| G | 粗牙 | 最大值 |
| 细牙 | 最大值 | |
| h | 最大值=公称 | |
| A级 | 最小值 | |
| B级 | 最小值 | |
| m | 最大值 | |
| 最小值 | ||
| mw | 最小值 | |
| SR | ≈ | |
| s | 最大值=公称 | |
| A级 | 最小值 | |
| B级 | 最小值 | |
| t | 最大值 | |
| 最小值 | ||
| w | 最小值 | |
| 千件重kg | 粗牙 | |
| 细牙 | ||
| M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
| 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| / | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 |
| / | / | / | / | 1 | 1.25 | / | / | 1.5 | 1.5 | 1.5 | / |
| 4.6 | 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | 21.6 | 23.7 | 25.9 |
| 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| 6.5 | 7.5 | 9.5 | 12.5 | 15 | 17 | 20 | 23 | 26 | 28 | 33 | 34 |
| 5.9 | 6.9 | 8.9 | 11.6 | 14.6 | 16.6 | 19.6 | 22.5 | 24.9 | 27.7 | 31.4 | 33.3 |
| 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.35 | 26.75 | 30.14 | 33.53 | 37.72 | 39.98 |
| 7.5 | 8.63 | 10.89 | 14.2 | 17.59 | 19.85 | 22.78 | 26.17 | 29.56 | 32.95 | 37.29 | 39.55 |
| 1.4 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4 | 5 | 5 | 5 | 6 |
| / | / | / | 2 | 2.5 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| 2.75 | 3 | 3.7 | 4.9 | 5.6 | 6.4 | 7.3 | 7.3 | 9.3 | 9.3 | 9.3 | 10.7 |
| / | / | / | 3.7 | 4.9 | 5.6 | 5.6 | 5.6 | 7.3 | 7.3 | 7.3 | 7.3 |
| 8 | 10 | 12 | 15 | 18 | 22 | 25 | 28 | 32 | 34 | 39 | 42 |
| 7.64 | 9.64 | 11.57 | 14.57 | 17.57 | 21.48 | 24.48 | 27.48 | 31.38 | 33.38 | 38.38 | 41.38 |
| 7.42 | 9.42 | 11.3 | 14.3 | 17.3 | 21.16 | 24.16 | 27.16 | 31 | 33 | 38 | 41 |
| 3.2 | 4 | 5 | 6.5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 |
| 2.9 | 3.7 | 4.7 | 6.14 | 7.64 | 9.64 | 10.3 | 12.3 | 14.3 | 14.9 | 16.9 | 17.7 |
| 2.32 | 2.96 | 3.76 | 4.91 | 6.11 | 7.71 | 8.24 | 9.84 | 11.44 | 11.92 | 13.52 | 14.16 |
| 3.25 | 3.75 | 4.75 | 6.25 | 7.5 | 8.5 | 10 | 11.5 | 13 | 14 | 16.5 | 17 |
| 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 |
| 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | 33.38 | 35.38 |
| 6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.16 | 23.16 | 26.16 | 29.16 | 33 | 35 |
| 5.74 | 7.79 | 8.29 | 11.35 | 13.35 | 16.35 | 18.35 | 21.42 | 25.42 | 26.42 | 29.42 | 31.5 |
| 5.26 | 7.21 | 7.71 | 10.65 | 12.65 | 15.65 | 17.65 | 20.58 | 24.58 | 25.58 | 28.58 | 30.5 |
| 2 | 2 | 2 | 2 | 2 | 3 | 4 | 4 | 5 | 5 | 5 | 6 |
| 1.5 | 2.2 | 4.6 | 8.9 | 20.1 | 28.3 | 39.7 | 54.3 | 79.1 | 104 | / | 216 |
| / | / | / | 11 | 20.1 | 28.3 | 39.7 | 54.3 | 95 | 104 | / | 216 |
①,材料：
碳含量不超过0.25%的钢 ,其他类型钢材经协议
| 材料 | 钢（St）：C ≤ 0.25% | |
| 通用要求 | 其他材料按协议 | |
| 螺纹 | 公差 | DIN ISO 8992 |
| 标准 | 6G | |
| 机械性能 | DIN 13-1，DIN 13-5，DIN 13-6，DIN ISO 965-1 | |
| 公差 | 产品等级 | DIN EN ISO 898-2 |
| 标准 | A | |
| 表面处理 | DIN EN ISO 4759-1 DIN 267-2 blank 电镀 DIN EN ISO 4042 In the case of bare weld nuts, corrosion can already occur during storage or transport. The manufacturer must take suitable measures to protect against corrosion during transport without impairing the weldability. |
|
| 验收及包装 | DIN EN ISO 3269 | |
