GB15856.1-2002 |
名称
十字槽盘头自攻螺钉 |
英文名
CRPH Self-Drill Tap Screw |
材料
不锈钢 钢 |
表面
本色，电镀... | 适用
塑胶 薄金属 木材 |
性能等级
4.8 5.8 8.8 |
||
GB15856 系列标准专门针对自钻自攻螺钉，其中GB15856.1是十字槽盘头自钻自攻螺钉，此外还有沉头、半沉头、六角法兰面等多种类型。本页介绍的是GB15856.1十字槽
盘头自攻螺钉，无需预钻孔洞，可同时完成钻孔、攻丝和紧固操作。主要用于薄型金属材料的连接，也适用于塑料等材料，广泛应用于电子、家电、汽车制造和建筑装修等行业。
十字槽采用标准：GB/T944.1
自攻螺纹用标准：GB5280
若十字槽为Z型，参考Z型槽样式：Z型十字槽样式

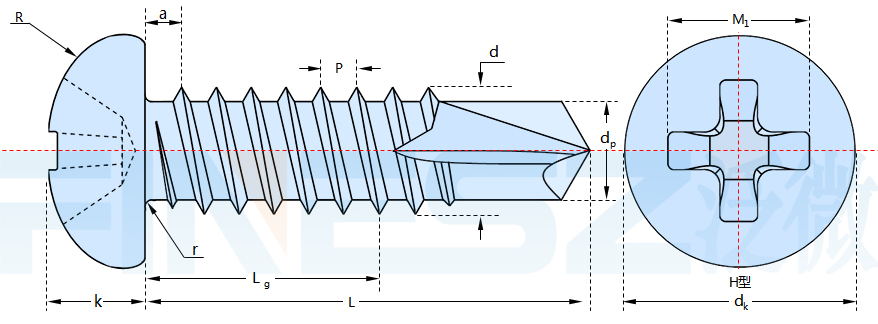

尺寸表（单位：MM)
| 适用螺纹 | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ||
| P | 螺距 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | |
| a | 最大值 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | |
| dk | 最大值 | 5.6 | 7 | 8 | 9.5 | 11 | 12 | |
| 最小值 | 5.3 | 6.64 | 7.64 | 9.14 | 10.57 | 11.57 | ||
| k | 最大值 | 2.4 | 2.6 | 3.1 | 3.7 | 4 | 4.6 | |
| 最小值 | 2.15 | 2.35 | 2.8 | 3.4 | 3.7 | 4.3 | ||
| r | 最小值 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | |
| R | ≈ | 5 | 6 | 6.5 | 8 | 9 | 10 | |
| 槽号 | 1 | 2 | 2 | 2 | 3 | 3 | ||
| M1 | 参考值 | 3 | 3.9 | 4.4 | 4.9 | 6.4 | 6.9 | |
| 深度 | H型 | 最大值 | 1.8 | 1.9 | 2.4 | 2.9 | 3.1 | 3.6 |
| 最小值 | 1.4 | 1.4 | 1.9 | 2.4 | 2.6 | 3.1 | ||
| M2 | 参考值 | 3 | 4 | 4.4 | 4.8 | 6.2 | 6.8 | |
| 深度 | Z型 | 最大值 | 1.75 | 1.9 | 2.35 | 2.75 | 3 | 3.5 |
| 最小值 | 1.45 | 1.5 | 1.95 | 2.3 | 2.55 | 3.05 | ||
| 钻削范围（板厚） | ≥ | 0.7 | 0.7 | 1.75 | 1.75 | 1.75 | 2 | |
| ≤ | 1.9 | 2.25 | 3 | 4.4 | 5.25 | 6 | ||
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | GB/T 5280 | ||
| 十字槽 | GB/T 944.1 | ||
| 机械性能 | 等级 | - | A2-20H,A4-20H,A5-20H |
| 标准 | GB/T 3098.5 | GB/T 3098.21 | |
| 公差 | 产品等级 | A | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
| - | 如需其他技术要求或表面处理，应由供需协议 | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
