标准紧固件>不锈钢紧固件>ANSI B18.2.1美标六角螺栓

ANSI B18.2.1-2012美制六角螺栓

标准 ANSI B18.2.1-2012.pdf	名称美制六角螺栓	英文名 Hex Blot
等效标准 ANSI B18.2.1-2010.pdf	材料不锈钢碳钢合金钢	表面本色，钝化，电镀...

简介

ANSI B18.2.1是美国国家标准协会（ANSI）制定的一项标准，也被称为美国标准螺栓、螺母和螺栓组件的制造和尺寸规范。该标准规定了螺栓、螺母和螺栓组件的设计、尺寸、材料和性能要求。

ANSI B18.2.1标准适用于一般用途的螺栓、螺母和螺栓组件，包括公制和英制单位。它涵盖了各种类型的螺栓，如螺杆螺栓、螺柱螺栓、螺钉螺栓等。此外，该标准还规定了螺栓和螺母的材料要求，如碳钢、合金钢、不锈钢等。

ANSIB18.2.1等效于ASME B18.2.1,参考标准：

ASME B18.2.1-2012.pdf

ASME B18.2.1-2010.pdf(旧版)

ASME B18.2.1-1999.pdf（中文版，已作废）

ANSI B18.2.1-2012规格尺寸标准

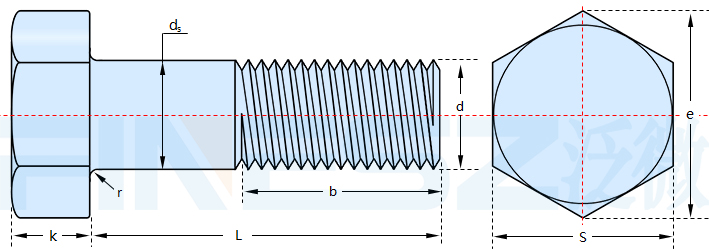

图纸：

ANSI B18.2.1六角螺栓

尺寸表（单位：英寸）：

螺纹规格d
每英寸牙数
ds	最大值
	最小值
s	最大值
	最小值
e	最大值
	最小值
k	最大值
	最小值
r	最大值
	最小值
b	L≤6
	L＞6

1/4	5/16	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2	1-3/4	2	2-1/4	2-1/2	2-3/4	3	3-1/4	3-1/2	3-3/4	4
20	18	16	14	13	11	10	9	8	7	7	6	6	5	4.5	4.5	4	4	4	4	4	4	4
0.260	0.324	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531	1.785	2.039	2.305	2.559	2.827	3.081	3.335	3.589	3.858	4.111
0.237	0.298	0.360	0.421	0.482	0.605	0.729	0.852	0.976	1.098	1.223	1.345	1.470	1.716	1.964	2.214	2.461	2.711	2.961	3.210	3.461	3.726	3.975
0.438	0.500	0.562	0.625	0.750	0.938	1.125	1.312	1.500	1.688	1.875	2.062	2.250	2.625	3.000	3.375	3.750	4.125	4.500	4.875	5.250	5.625	6.000
0.425	0.484	0.544	0.603	0.725	0.906	1.088	1.269	1.450	1.631	1.812	1.994	2.175	2.538	2.900	3.262	3.625	3.988	4.350	4.712	5.075	5.437	5.800
0.505	0.577	0.650	0.722	0.866	1.083	1.299	1.516	1.732	1.949	2.165	2.382	2.598	3.031	3.464	3.897	4.330	4.763	5.196	5.629	6.062	6.495	6.928
0.484	0.552	0.620	0.687	0.826	1.033	1.240	1.447	1.653	1.859	2.066	2.273	2.480	2.893	3.306	3.719	4.133	4.546	4.959	5.372	5.786	6.198	6.612
0.188	0.235	0.268	0.316	0.364	0.444	0.524	0.604	0.700	0.780	0.876	0.940	1.036	1.196	1.388	1.548	1.708	1.869	2.060	2.251	2.380	2.572	2.764
0.150	0.195	0.226	0.272	0.302	0.378	0.455	0.531	0.591	0.658	0.749	0.810	0.902	1.054	1.175	1.327	1.479	1.632	1.815	1.936	2.057	2.241	2.424
0.030	0.030	0.030	0.030	0.030	0.060	0.060	0.060	0.090	0.090	0.090	0.090	0.090	0.120	0.120	0.190	0.190	0.190	0.190	0.190	0.190	0.190	0.190
0.010	0.010	0.010	0.010	0.010	0.020	0.020	0.020	0.030	0.030	0.030	0.030	0.030	0.040	0.040	0.060	0.060	0.060	0.060	0.060	0.060	0.060	0.060
0.750	0.875	1.000	1.125	1.250	1.500	1.750	2.000	2.250	2.500	2.750	3.000	3.250	3.750	4.250	4.750	5.250	5.750	/	/	/	/	/
1.000	1.125	1.250	1.375	1.500	1.750	2.000	2.250	2.500	2.750	3.000	3.250	3.500	4.000	4.500	5.000	5.500	6.000	6.500	7.000	7.500	8.000	8.500
