BSO盲孔压铆螺柱,表面镀蓝白锌，
应用于薄板
压铆螺柱一般分为两种，一种是通孔压铆螺柱即SO类，另一种是盲孔压铆螺柱即BSO类，他们之间的主要区别在于螺柱里的孔是不是通的，采用通孔还是盲孔型式的压铆螺柱主要看配合产品的性能和要求来决定的。需要注意的是，如果螺柱太长，通孔螺柱加工效率低下，所以盲孔的螺柱相对使用率要多一些，所以我们看到较长规格的螺柱一般采用盲孔压铆螺柱。当然，较长规格的螺柱一般也没有必要做成通孔或全螺纹，因为与之配合的螺钉也不会太长。
名称：盲孔压铆螺母柱BSO,BSOS,BSO4,BSOA
盲孔压铆螺母柱，BSO，BSOS应用于机箱或电路板上起隔距或固定作用
材质：碳钢，不锈钢，不锈铁，铝
表面：镀锌，镍，或本色
热处理：碳钢类不作处理，有特殊要求的可采用中碳钢淬火，不锈铁做真空淬火至HRC38以上

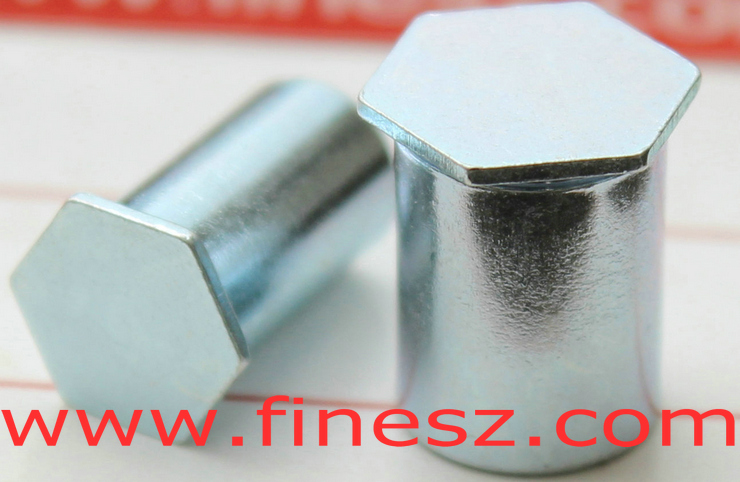

左图为BSO型快削钢镀锌盲孔压铆螺母柱。

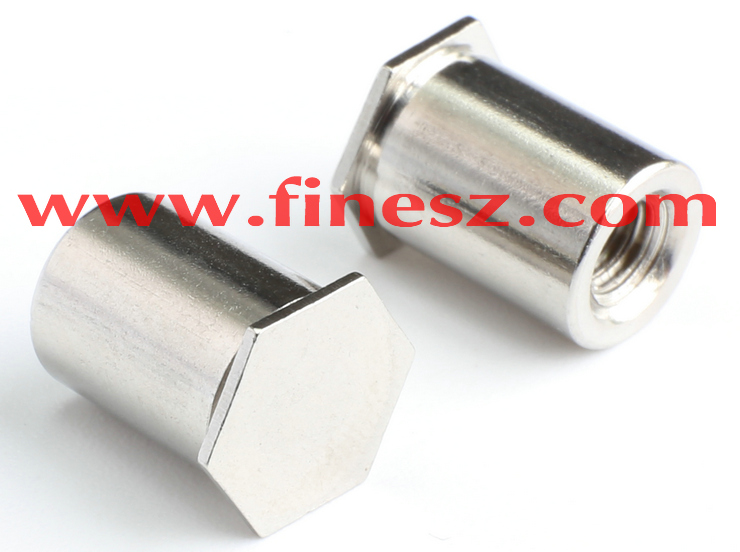

左图为不锈钢系列的BSOS盲孔螺母柱

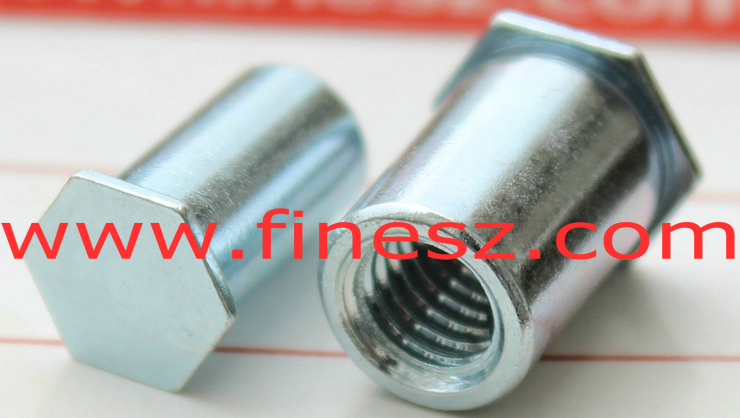

使用碳钢生产的压铆螺母柱一般表面彩用蓝白锌电镀如同上图即蓝白锌，左图为不锈钢的盲孔螺柱。
左图示例产品的参数：
类型：BSOS
不锈钢材质：SUS304,SUS303
表面：本色
BSO BSOS盲孔螺柱规格与标准

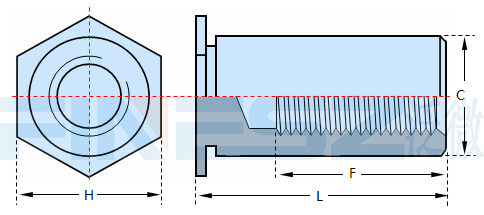

图纸：

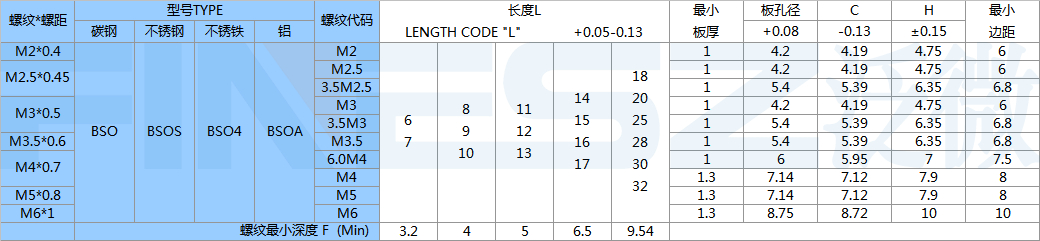

公制盲孔压铆螺母柱BSO/BSOS标准表：单位MM
| 螺纹*螺距 |
型号TYPE |
螺纹代码 |
长度L
LENGTH CODE "L" +0.05-0.13 |
最小
板厚 |
板孔径 |
C |
H |
最小
边距 |
| 碳钢 |
不锈钢 |
不锈铁 |
铝 |
+0.08 |
-0.13 |
±0.15 |
| M2*0.4 |
BSO |
BSOS |
BSO4 |
BSOA |
M2 |
6
7 |
8
9
10 |
11
12
13 |
14
15
16
17 |
18
20
25
28
30
32 |
1 |
4.2 |
4.19 |
4.75 |
6 |
| M2.5*0.45 |
M2.5 |
1 |
4.2 |
4.19 |
4.75 |
6 |
| 3.5M2.5 |
1 |
5.4 |
5.39 |
6.35 |
6.8 |
| M3*0.5 |
M3 |
1 |
4.2 |
4.19 |
4.75 |
6 |
| 3.5M3 |
1 |
5.4 |
5.39 |
6.35 |
6.8 |
| M3.5*0.6 |
M3.5 |
1 |
5.4 |
5.39 |
6.35 |
6.8 |
| M4*0.7 |
6.0M4 |
1 |
6 |
5.95 |
7 |
7.5 |
| M4 |
1.3 |
7.14 |
7.12 |
7.9 |
8 |
| M5*0.8 |
M5 |
1.3 |
7.14 |
7.12 |
7.9 |
8 |
| M6*1 |
M6 |
1.3 |
8.75 |
8.72 |
10 |
10 |
| |
螺纹最小深度 F (Min) |
3.2 |
4 |
5 |
6.5 |
9.5 |
|

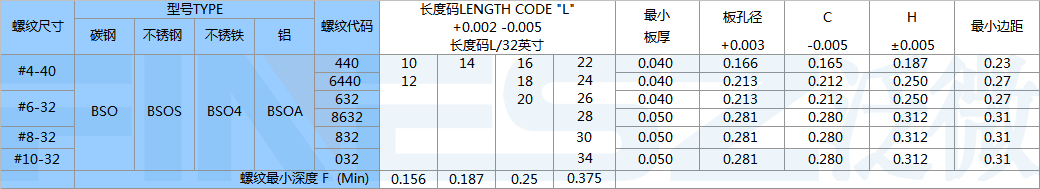

美制规格的盲孔压铆螺母柱BSO,BSS,BSO4,BSOA标准：单位：英寸（
注：以下长度码仅为代号，实际长度为"L/32"英寸)
| 螺纹尺寸 |
型号TYPE |
螺纹
代号 |
长度码LENGTH CODE "L" |
最小
板厚 |
板孔径 |
C |
H |
最小
边距 |
| 碳钢 |
不锈钢 |
不锈铁 |
铝 |
+0.002 -0.005 |
| 长度码L/32英寸 |
+0.003 |
-0.005 |
±0.005 |
| #4-40 |
BSO |
BSOS |
BSO4 |
BSOA |
440 |
10
12 |
14 |
16
18
20 |
22
24
26
28
30
32
34 |
0.040 |
0.166 |
0.165 |
0.187 |
0.23 |
| 6440 |
0.040 |
0.213 |
0.212 |
0.250 |
0.27 |
| #6-32 |
632 |
0.040 |
0.213 |
0.212 |
0.250 |
0.27 |
| 8632 |
0.050 |
0.281 |
0.280 |
0.312 |
0.31 |
| #8-32 |
832 |
0.050 |
0.281 |
0.280 |
0.312 |
0.31 |
| #10-32 |
032 |
0.050 |
0.281 |
0.280 |
0.312 |
0.31 |
| |
螺纹最小深度 F (Min) |
0.156 |
0.187 |
0.25 |
0.375 |
|
另,盲孔压铆螺母柱的扭力值,安装力,推出力等机械性能请查看:
压铆螺母柱的扭力标准
关于BSO盲孔螺柱的安装示意图：
与其它压铆紧固件不同，所有六角螺柱类（含SO,SOS,BSO.BSOS,TSO.TSOS.SOO.SOOS等)可以采用冲床安装，其工装也很简单，在工装上预留一个比螺柱外径稍大的也即可。当然，如果条件允许情况下尽量采用压铆机安装。
安装与性能测试参考

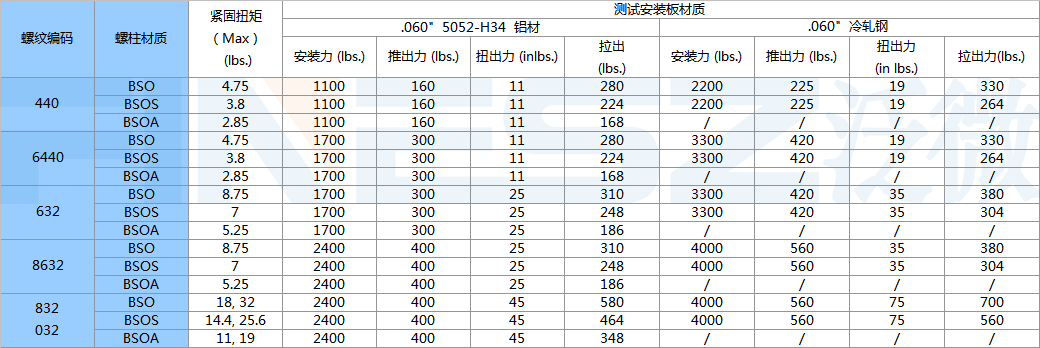

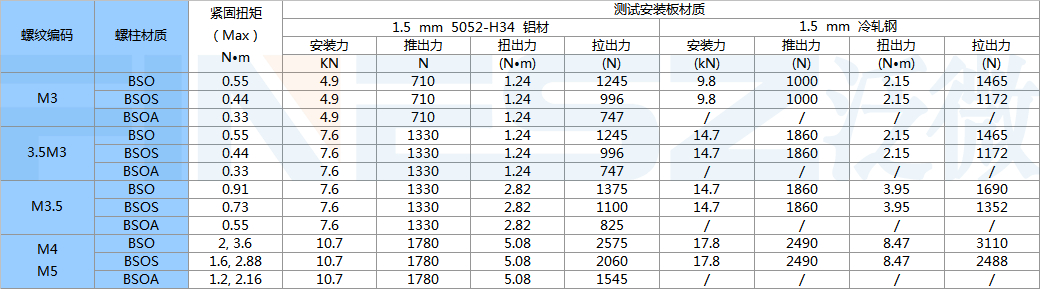

盲孔螺柱的性能与SO通孔系列一样，公制BSO BSOS BSOA参考：
美制BSO BSOS BSOA性参考：
一种特殊样式的盲孔螺柱
一款反方向盲孔的盲孔螺柱
常规的标准的BSO压铆螺柱内螺纹是圆柱端，有时候用户将内螺纹置于六角这一端，如左图所示：圆柱面为盲孔，而六角面为螺纹。
这种反向盲孔的设计未偿不是一种合适的方案——在薄板从反面拧螺钉的时候。
这种反向的盲孔螺柱属于订制品,如需订制请提供图纸或相关技术要求。
标准BSO盲孔螺柱大图赏析
不锈钢BSOS螺柱:
留言与咨询
1
finesz.com
2023-05-23 10:54:07
你好 盲孔薄头压铆螺母柱 底孔角度是118的还是其余角度？
1.1
finesz.com
2023-05-23 17:49:25
2
我不是笨猪
2023-07-12 13:57:54
压铆螺母柱是否对薄板的材料也有要求？是否和和压铆螺母一样呢？可不可以用在304不锈钢板和SPCC
2.1
finesz.com
2023-07-13 09:55:19
@我不是笨猪 你好。
SO对应板的硬度不超过HRB80,1/4硬度状态和1/8硬度状态的SPCC符合这个范围故可以压SO，但304不行；
SOS对应板硬度不超过HRB70，304板硬度为小于等于HRB90，经过固溶处理的304板硬度可达HRB70~80，故不建议SOS压304板。当然，在实际应用场景中，也有不少用户是直接用SOS压304板的，靠的是水（胆）平（量）。
3
你好我想问一下。你们这个BSO-M4-36的盲孔压铆螺母，开孔是7.12还是7.2的。还有螺纹深度是多少。谢谢。
3.1
finesz.com
2024-01-24 14:01:16
@安尔 你好。开孔7.14mm(+0.08mm,-0)。螺纹深Min:10mm。
4.1
finesz.com
2024-04-02 21:14:01
@小李 你好。40长的螺柱已属于非标系列，具体螺纹深度由用户定义。建议10mm
5.1
finesz.com
2024-06-25 09:53:15
你好。
M3.5的螺纹为M3.5*0.6，没别的意思。
3.5M3的螺纹为M3*0.5,前面的数字3.5仅为一种代号，意思是大号款的M3螺柱（适用5.4mm板孔）。与之相对应的是标准型的M3螺柱（适用4.2板孔）
6
你好，我想问一下盲孔压铆螺母柱的倒角是如何确定的，有没有什么设计标准？如果在固定主板的时候倒角会不会划伤主板？另外就是有没有不设计倒角的压铆螺母柱可以用来固定主板？
6.1
finesz.com
2024-08-15 11:18:26
@小智你好。
C尺寸的圆柱面的外倒角为工艺倒角，我司出厂标准参考C0.2或R0.2。
不会划伤主板。除非安装工艺存在某些缺陷，如自动化放置环节没对准板孔并强行压入。
所有螺柱该处都默认有工艺倒角，除非用户要求不做倒角。
7.1
finesz.com
2024-08-21 11:22:40
你好，标准为Min4mm。实物一般会在5~6mm深。
8.1
finesz.com
2024-10-09 22:12:42
@小梁你好。
SO BSO...等六角螺柱系列，国内各企业描述规范不太统一，我司的描述规范是：
6.0M4 开孔为6.0mm(+0.08)
M4 开孔为7.14mm(+0.08)
据我所知其它很多公司的描述规范是：
M4 开孔6.0mm
3.5M4 开孔7.2mm
9
Jeff Qiu
2025-01-03 14:19:19
盲孔压铆螺母柱 PBSO-M3-10ZI 这种有吗 ？对应的标准是多少？DIN*** 还是 国标GB 或其他的。
9.1
finesz.com
2025-01-04 11:02:29
@Jeff Qiu 您好。PBSO-M3-10ZI这个料号大概率指的是BSO M3-10的镀锌螺柱，如果是这样的话是有的。首字母P可能是某个以P开头的公司加在前缀形成特定料号以示区分。
对应标准就是本页上面的相关参考；压铆件没有国标或国标标准。
10
你好，请教一下，4mm厚度的钣金件能铆压M6的螺母柱吗，我看M6的螺母柱显示最小厚度为1.3mm
10.1
finesz.com
2025-04-25 22:01:49
你好。注意这里说的是最小1.3mm,也就是说4MM是可以的。但是需要注意的是，请确认该板的硬度小于HV140。如你所知，一般这么厚的板其硬度有可能会比较高，如果因硬度过高而不能铆接，那就是硬度的问题了而不是厚度的问题。
