标准
ISO7379-1983 |
名称

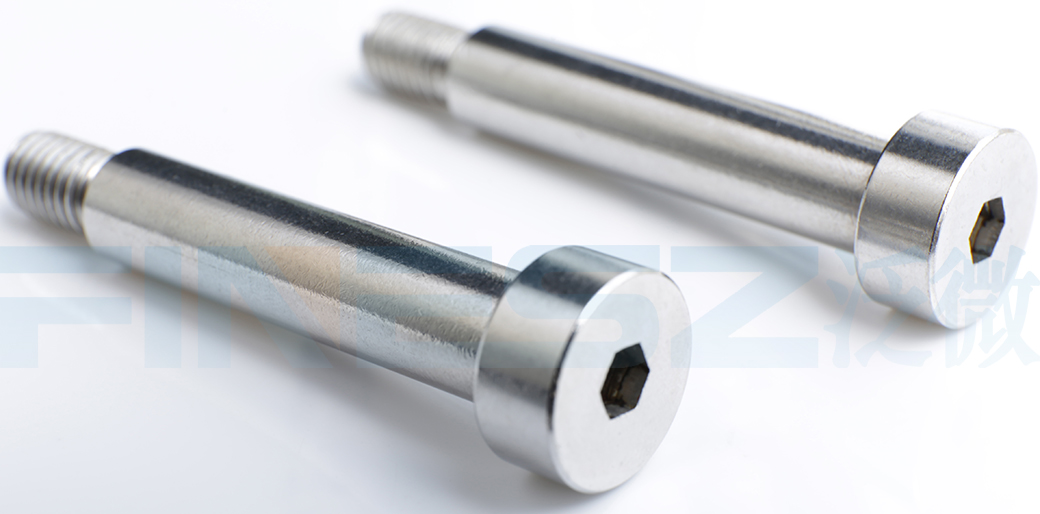

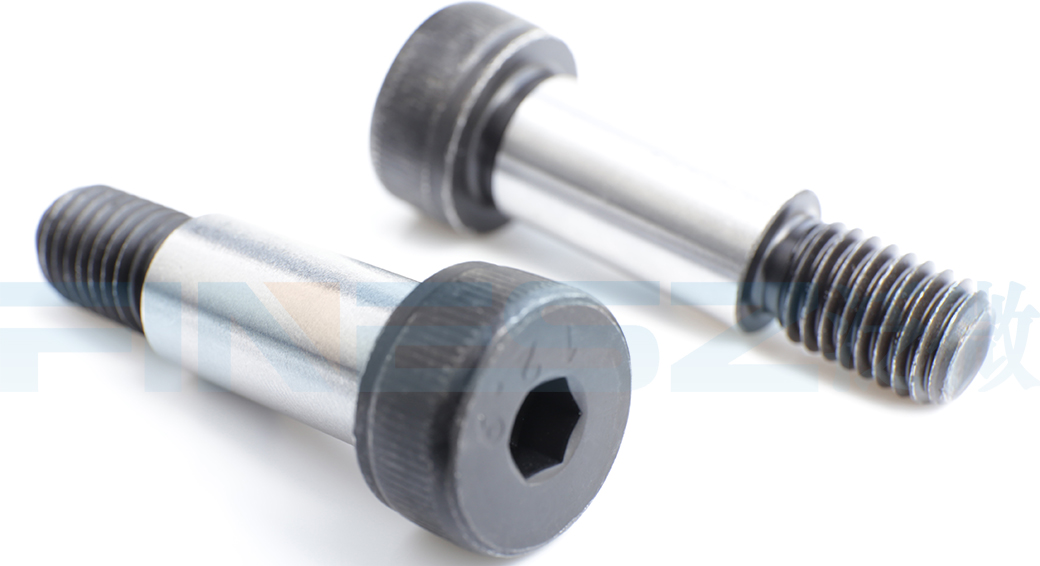

内六角圆柱头轴肩螺钉 |
英文名
Hexagon socket head shoulder screw |
材料
不锈钢、合金钢 |
表面
本色，发黑... |
适用
模具 机械制造等... |
性能等级
A2-70、12.9... |
||
ISO7379螺丝具有明显的轴肩结构，轴肩可以在连接中起到定位、承受侧向力或确保工件之间相对位置的作用，适用于需要精确轴向定位和承受一定侧向载荷的场合， 如模具
制造、机械传动等领域。
标准原始文档：ISO7379.pdf

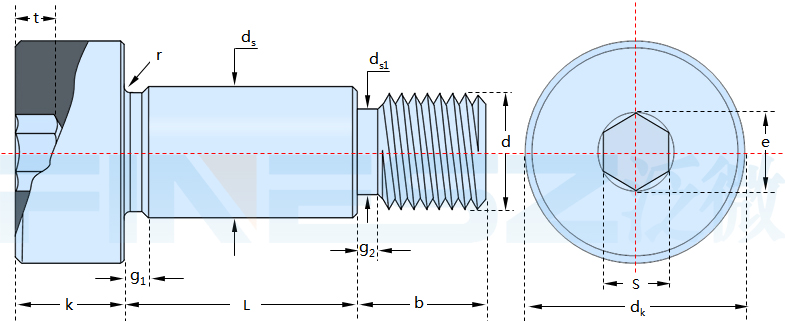

尺寸表（单位：MM)
| 螺纹尺寸d | ||
| P | 螺距 | |
| ds | 公称 | |
| 最大值 | ||
| 最小值 | ||
| b | 最大值 | |
| 最小值 | ||
| dk | 平头 | 最大值 |
| 滚花头 | 最大值 | |
| 最小值 | ||
| ds1 | 最大值 | |
| 最小值 | ||
| e | 最小值 | |
| k | 最大值 | |
| 最小值 | ||
| g1 | 最大值 | |
| g2 | 最大值 | |
| r | 最小值 | |
| s | 公称 | |
| 最大值 | ||
| 最小值 | ||
| t | 最小值 | |
| M5 | M6 | M8 | M10 | M12 | M16 | M20 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 |
| 6.5 | 8 | 10 | 13 | 16 | 20 | 25 |
| 6.49 | 7.99 |
9.99 |
12.98 |
15.98 |
19.98 |
24.98 |
| 6.45 | 7.95 |
9.95 |
12.94 |
15.94 |
19.93 |
24.93 |
| 9.75 | 11.25 | 13.25 | 16.4 | 18.4 | 22.4 | 27.4 |
| 9.25 | 10.75 | 12.75 | 15.6 | 17.6 | 21.6 | 26.6 |
| 10 | 13 | 16 | 18 | 24 | 30 | 36 |
| 10.22 | 13.27 | 16.27 | 18.27 | 24.33 | 30.33 | 36.39 |
| 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.67 | 35.61 |
| 3.86 | 4.58 | 6.25 | 7.91 | 9.57 | 13.33 | 16.57 |
| 3.68 | 4.4 | 6.03 | 7.69 | 9.35 | 12.96 | 16.3 |
| 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 13.72 |
| 4.5 | 5.5 | 7 | 9 | 11 | 14 | 16 |
| 4.32 | 5.32 | 6.78 | 8.78 | 10.73 | 13.73 | 15.73 |
| 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 |
| 2 | 2.5 | 3.1 | 3.7 | 4.4 | 5 | 6.3 |
| 0.25 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 |
| 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| 3.08 | 4.10 |
5.10 |
6.10 |
8.12 |
10.12 |
12.14 |
| 3.02 | 4.02 |
5.02 |
6.02 |
8.03 |
10.03 |
12.03 |
| 2.4 | 3.3 | 4.2 | 4.9 | 6.6 | 8.8 | 10 |
| 材料 | 钢 | 不锈钢 | |
螺纹 |
公差 |
6g |
|
标准 |
|||
机械性能 |
等级 |
8.8 级、10.9 级 |
A2-70 |
标准 |
GB/T 3098.1 | GB/T 3098.6-1986 | |
公差 |
产品等级 |
B |
|
标准 |
|||
表面处理 |
①氧化； |
不经处理 |
|
| ②镀锌钝化GB/T 5267.1-2002 GB/T 5267.2-2021 GB/T 5267.3-2008 GB/T 5267.4-2009 |
|||
表面缺陷 |
|||
验收及包装 |
|||
塞打螺丝也叫轴肩螺丝，止动螺丝、止动螺栓、制动螺栓等；塞打螺丝是和螺栓拉杆配合使用，主要是用于控制三板模中的定模座板，流道推板和定模模板之间的开模行程的模具配件。因为可设置到模具的分型面上，故能使模具设计小型化。该类产品硬度高、韧性好、耐磨性和耐热性极佳，适用于精密模具，可显著提高其使用寿命，特别是精密模具的热形变得到了有效的控制，适用于高温作业环境的模具。
1.轴径为配套规格,可方便配套选用塞打螺丝和螺栓拉杆例如，使用D20的止动螺栓时，建议使用D20的螺栓拉杆；如下图所示
2，轴肩螺丝用于座板厚度时，螺栓头部设计为埋进座板2mm。因此沉头孔深度（W）和行程量（S）之间的关系为：〔W=S+塞打螺丝肩部厚度K+2〕 L=座板厚－（止动螺栓肩部厚度K+2）
3.使用流道推板厚度时，埋入螺栓拉杆中的塞打螺丝的螺纹长度设定为螺纹直径的1.5倍。该状态下塞打螺丝（等高螺丝）的螺纹部有8mm余量，可如安装图所示，在流道推板上加工安装弹簧的沉头孔。E=（塞打螺丝直径M×1.5）+流道推板厚度
