DIN928-2013.pdf |
名称
四方焊接螺母 |
英文名
Square weld Nuts |
近似标准
DIN928-2000.pdf |
表面
本色 |
|
性能等级
A2-70 A4-80 4.8 8.8 |
特点
焊接用 |
|
焊接螺母的原理是通过焊接将螺母固定在工件上，使其能够承受一定的拉力或扭矩。焊接螺母能够提供牢固的连接，不易松动或脱落，能够承受较大的拉力或扭矩。
DIN928为常用的四方型焊接螺母。该螺母的焊接底部为四个角形焊接面，可以提供更大的焊接面积，增加焊接的牢固度。四方焊接螺母适用于各种类型的焊接材料，如铁板、不锈钢等。
德标原文档：DIN928-2013pdf

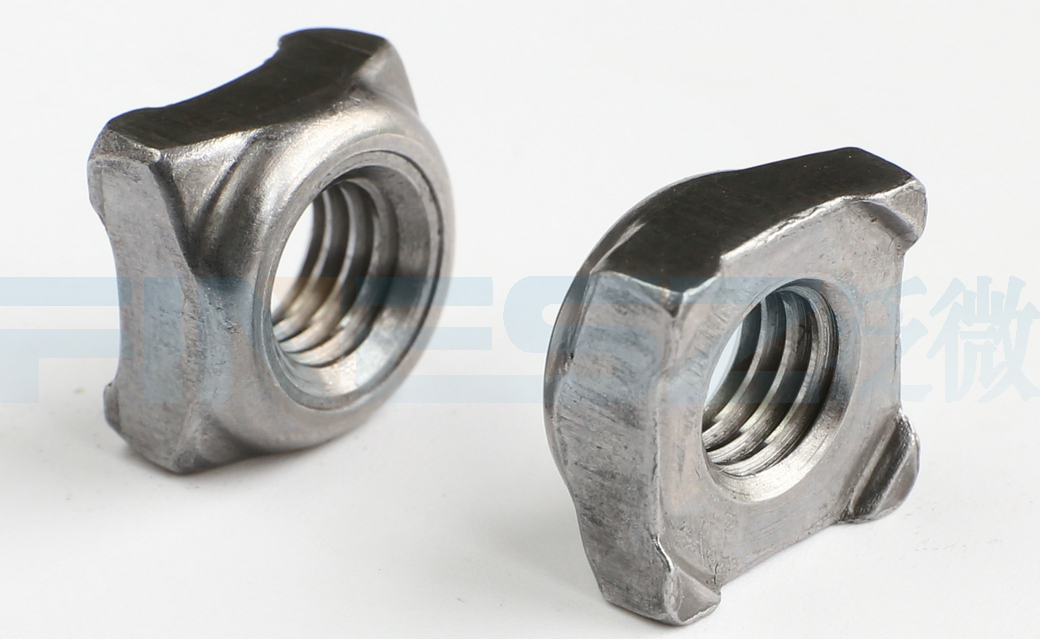

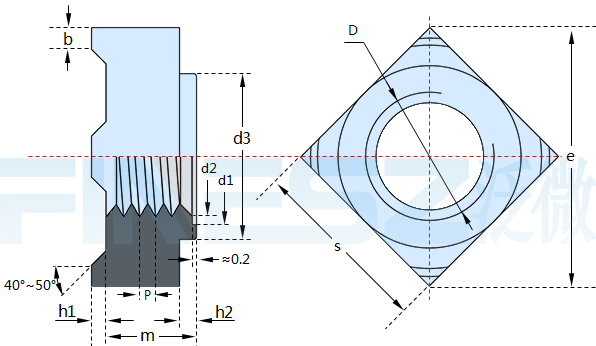

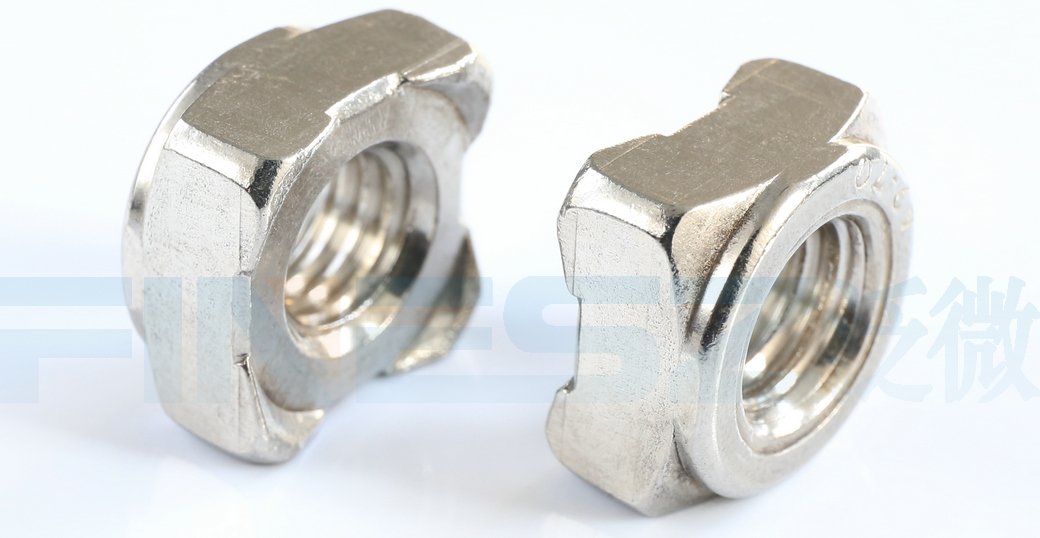

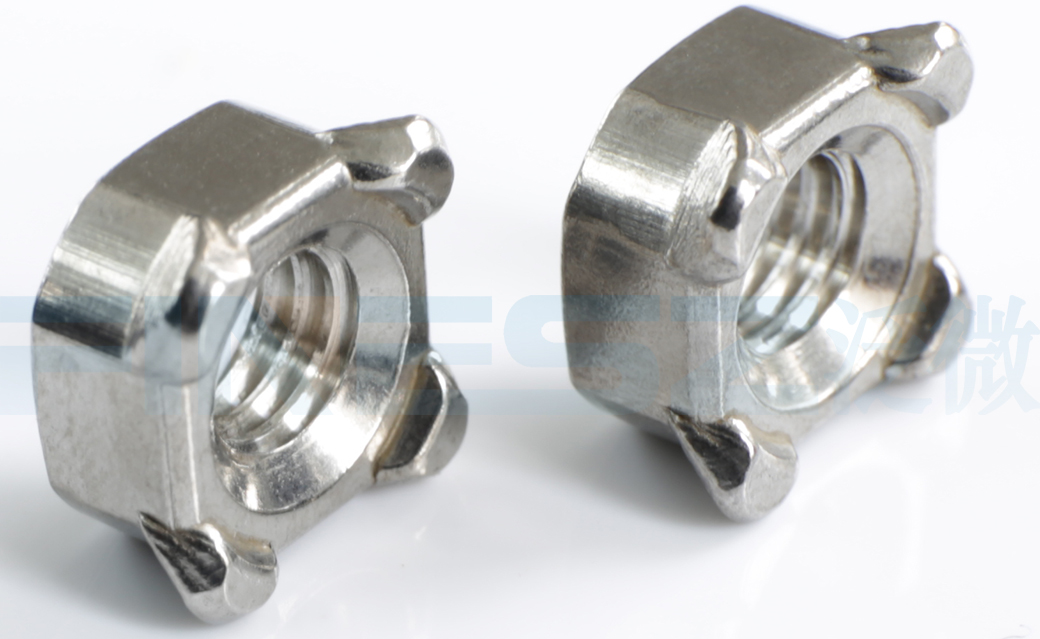

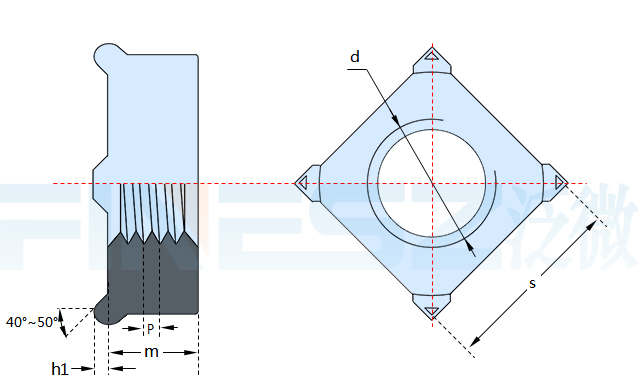

图纸：
尺寸表（单位：MM)
| 螺纹规格 D | |
| P | 粗牙 |
| 细牙1 | |
| 细牙2 | |
| b | 公称 |
| 最大值 | |
| 最小值 | |
| d1 | 最小值=公称 (H13) |
| 最大值 | |
| d2 | 最大值 |
| d3 | 最小值 |
| e | 最小值 |
| h1 | 公称 |
| 最大值 | |
| 最小值 | |
| h2 | 最小值 |
| 最大值 | |
| m | 最大值=公称 (h13) |
| 最小值 | |
| s | 最大值=公称 (h13) |
| 最小值 | |
| 千件重kg | |
| 保证载荷(N) | 粗牙 |
| 细牙1 | |
| 细牙2 | |
| M4 | M5 | M6 | M8 | M10 | 7/16(SW17)① | 7/16(SW19)① | M12 | M14 | M16 |
| 0.7 | 0.8 | 1 | 1.25 | 1.5 | / | / | 1.75 | 2 | 2 |
| / | / | / | 1 | 1 | / | / | 1.25 | 1.5 | 1.5 |
| / | / | / | / | 1.25 | 20 | 20 | 1.5 | - | - |
| 0.8 | 1 | 1.2 | 1.5 | 1.8 | 1.8 | 2 | 2 | 2.5 | 2.5 |
| 0.95 | 1.15 | 1.35 | 1.65 | 2 | 2 | 2.2 | 2.2 | 2.7 | 2.7 |
| 0.65 | 0.85 | 1.05 | 1.35 | 1.6 | 1.6 | 1.8 | 1.8 | 2.3 | 2.3 |
| 5 | 6 | 7.5 | 10 | 12.5 | 12.5 | 13.5 | 13.5 | 16.8 | 18.8 |
| 5.18 | 6.18 | 7.72 | 10.22 | 12.77 | 12.77 | 13.77 | 13.77 | 17.07 | 19.13 |
| 4.2 | 5.25 | 6.3 | 8.4 | 10.5 | 11.7 | 11.7 | 12.6 | 14.7 | 16.8 |
| 6.4 | 8.2 | 9.1 | 12.8 | 15.6 | 15.6 | 17.4 | 17.4 | 20.4 | 22.4 |
| 9 | 12 | 13 | 18 | 22 | 22 | 25 | 25 | 28 | 32 |
| 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 |
| 0.7 | 0.9 | 0.9 | 1.1 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 | 1.7 |
| 0.5 | 0.7 | 0.7 | 0.9 | 1.1 | 1.1 | 1.3 | 1.3 | 1.3 | 1.5 |
| 0.4 | 0.6 | 0.7 | 1.1 | 1.25 | 1.25 | 1.75 | 1.75 | 1.75 | 2 |
| 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.2 | 3 | 3 | 3.2 | 4 |
| 3.5 | 4.2 | 5 | 6.5 | 8 | 9 | 9 | 9.5 | 11 | 13 |
| 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 8.64 | 8.64 | 9.14 | 10.57 | 12.57 |
| 7 | 9 | 10 | 14 | 17 | 17 | 19 | 19 | 22 | 24 |
| 6.64 | 8.64 | 9.64 | 13.57 | 16.57 | 16.57 | 18.48 | 18.48 | 21.48 | 23.48 |
| 0.81 | 1.7 | 2.4 | 6.5 | 11.3 | 12.5 | 16.5 | 16.5 | 26.7 | 35.8 |
| 6800 | 11000 | 15500 | 28300 | 44800 | - | - | 65300 | 89700 | 123000 |
| - | - | - | 30200 | 50200 | - | - | 72100 | 97500 | 132000 |
| - | - | - | - | 47800 | 53600 | 53600 | 68200 | - | - |
| 材料 | 钢（St）：C ≤ 0.25% | |
| 通用要求 | 其他材料按协议 | |
| 螺纹 | 公差 | DIN ISO 8992 |
| 标准 | 6G | |
| 机械性能 | DIN 13-1，DIN 13-5，DIN 13-6，DIN ISO 965-1 | |
| 公差 | 产品等级 | DIN EN ISO 898-2 |
| 标准 | A | |
| 表面处理 | DIN EN ISO 4759-1 DIN 267-2 blank 电镀 DIN EN ISO 4042 In the case of bare weld nuts, corrosion can already occur during storage or transport. The manufacturer must take suitable measures to protect against corrosion during transport without impairing the weldability. |
|
| 验收及包装 | DIN EN ISO 3269 | |
