钢丝螺套|螺纹护套|螺套-GB/T24425.1标准的钢丝螺套标准、安装方法

用于修复及增加内螺纹，可以旋入螺纹孔径中，形成高强度、耐磨损、耐高温和具有良好的抗腐蚀性能的标准内螺纹，能提高螺孔使用性能，延长产品使用寿命。

简介

螺纹护套主要用于螺丝孔的维修和要求较高的螺丝孔的制造。特别是在防止成本高昂的机器由于螺丝孔的损坏而无法正常使用方面，发挥着巨大作用。内螺纹常因种种原因而损坏，如脱扣、烂牙、磨损、腐蚀、生锈等等。内螺纹损坏有时会造成严重损失，轻者影响装配过程和装配质量，重者能造成整个大件报废，钢丝螺套为您提供了一套简易而可靠的内螺纹修复方法，修补后的螺纹，将比原来的螺纹更加优越。对于强度较低的零件如铝、镁合金、铜、铸铁、钢件、塑料、密度板和木材、玻璃钢，这一点尤其明显。

钢丝螺套标准GB/T24425.1-2009

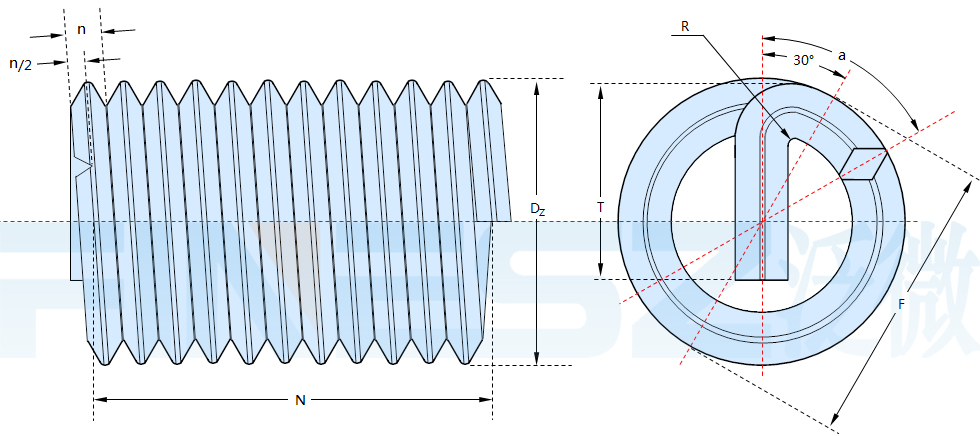

图纸：

标准：

螺纹规格
P	螺距（粗牙）
F	引导圈直径	最小值
		最大值
D_z	自由状态直径	最小值
		最大值
T	安装柄长度	最小值
		最大值
a	折断槽位置	最小值
		最大值
R	安装柄转接圆弧	最大值

M2	M2.5	M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39
0.4	0.45	0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4
-	-	-	-	-	7.28	8.28	9.55	11.82	14.2	16.47	18.47	21	23.01	25.01	27.55	30.55	34.1	37.09	40.63	43.63
-	-	-	-	-	7.58	8.58	9.85	12.1	14.5	16.87	18.87	21.4	23.46	25.61	28.15	31.15	34.7	37.7	41.33	44.33
2.53	3.2	3.8	5.05	6.25	7.58	8.58	9.85	12.1	14.5	16.87	18.87	21.4	23.46	25.61	28.15	31.15	34.7	37.7	41.33	44.33
2.7	3.7	4.35	5.6	6.8	7.95	9.2	10.35	12.8	15	17.87	19.9	22	24.4	26.9	29.1	32.4	35.81	39.01	42.67	45.75
1.2	1.5	1.8	2.4	2.9	3.5	4	4.7	5.8	6.9	8.1	9.1	10.4	11.4	12.4	13.6	15.1	16.9	18.4	20.2	21.7
1.6	2	2.4	3.2	4	4.8	5.5	6.3	7.9	9.5	11	12.5	14.2	15.7	17.2	18.8	21.1	23.4	25.7	28.1	30.3
40°	40°	40°	40°	40°	40°	40°	40°	40°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°
90°	90°	90°	90°	90°	90°	80°	80°	80°	70°	70°	70°	70°	60°	60°	60°	60°	60°	60°	60°	60°
0.3	0.3	0.4	0.5	0.6	0.7	0.8	1	1.2	1.6	2	2	3	3	3	3	3	3	3	3	3

①钢丝螺套的型面尺寸、技术要求、验收检查以及标志与包装按GB24425.6,螺纹按GB24425.5的规定

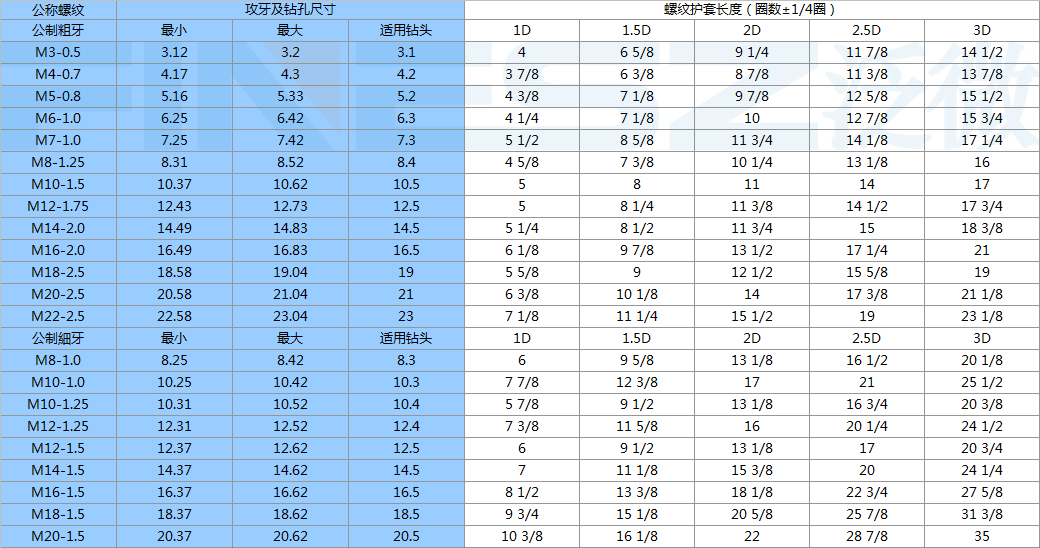

钢丝螺套规格表

规格表：

公称螺纹	攻牙及钻孔尺寸			螺纹护套长度（圈数±1/4圈）
公制粗牙	最小	最大	适用钻头	1D	1.5D	2D	2.5D	3D
M3-0.5	3.12	3.2	3.1	4	6 5/8	9 1/4	11 7/8	14 1/2
M4-0.7	4.17	4.3	4.2	3 7/8	6 3/8	8 7/8	11 3/8	13 7/8
M5-0.8	5.16	5.33	5.2	4 3/8	7 1/8	9 7/8	12 5/8	15 1/2
M6-1.0	6.25	6.42	6.3	4 1/4	7 1/8	10	12 7/8	15 3/4
M7-1.0	7.25	7.42	7.3	5 1/2	8 5/8	11 3/4	14 1/8	17 1/4
M8-1.25	8.31	8.52	8.4	4 5/8	7 3/8	10 1/4	13 1/8	16
M10-1.5	10.37	10.62	10.5	5	8	11	14	17
M12-1.75	12.43	12.73	12.5	5	8 1/4	11 3/8	14 1/2	17 3/4
M14-2.0	14.49	14.83	14.5	5 1/4	8 1/2	11 3/4	15	18 3/8
M16-2.0	16.49	16.83	16.5	6 1/8	9 7/8	13 1/2	17 1/4	21
M18-2.5	18.58	19.04	19	5 5/8	9	12 1/2	15 5/8	19
M20-2.5	20.58	21.04	21	6 3/8	10 1/8	14	17 3/8	21 1/8
M22-2.5	22.58	23.04	23	7 1/8	11 1/4	15 1/2	19	23 1/8
公制細牙	最小	最大	适用钻头	1D	1.5D	2D	2.5D	3D
M8-1.0	8.25	8.42	8.3	6	9 5/8	13 1/8	16 1/2	20 1/8
M10-1.0	10.25	10.42	10.3	7 7/8	12 3/8	17	21	25 1/2
M10-1.25	10.31	10.52	10.4	5 7/8	9 1/2	13 1/8	16 3/4	20 3/8
M12-1.25	12.31	12.52	12.4	7 3/8	11 5/8	16	20 1/4	24 1/2
M12-1.5	12.37	12.62	12.5	6	9 1/2	13 1/8	17	20 3/4
M14-1.5	14.37	14.62	14.5	7	11 1/8	15 3/8	20	24 1/4
M16-1.5	16.37	16.62	16.5	8 1/2	13 3/8	18 1/8	22 3/4	27 5/8
M18-1.5	18.37	18.62	18.5	9 3/4	15 1/8	20 5/8	25 7/8	31 3/8
M20-1.5	20.37	20.62	20.5	10 3/8	16 1/8	22	28 7/8	35

英制美制规格的螺纹护套的规格与安装参数：

美制螺纹	攻牙及钻孔尺寸(mm)			螺纹护套长度（圈数±1/4圈）
美英制粗牙	最小	最大	适用钻头	1D	1.5D	2D	2.5D	3D
#4-40	2.95	3.07	3	2 3/4	4 3/4	6 3/4	8 7/8	10 7/8
#5-40	3.25	3.38	3.3	3 1/4	5 1/2	7 3/4	10	12 1/4
#6-32	3.66	3.81	3.7	2 3/4	4 3/4	6 7/8	8 7/8	10 7/8
#8-32	4.32	4.47	4.4	3 1/2	6	8 3/8	10 3/4	13 1/4
#10-24	5.05	5.21	5.1	2 7/8	5	7 1/8	9 1/4	11 3/4
1/4-20	6.63	6.78	6.7	3 3/8	5 3/4	8	10 3/8	12 3/4
5/16-18	8.33	8.48	8.4	4	6 5/8	9 1/4	11 7/8	14 5/8
3/8-16	9.91	10.11	10	4 3/8	7 1/4	10	12 7/8	15 3/4
7/16-14	11.51	11.76	11.6	4 1/2	7 3/8	10 1/4	13 1/8	16 1/8
1/2-13	13.08	13.34	13.2	4 7/8	7 7/8	11	14 1/8	17 1/8
9/16-12	14.68	14.94	14.8	5 1/8	8 1/4	11 1/2	14 3/4	17 7/8
5/8-11	16.59	16.84	16.7	5 1/4	8 1/2	11 3/4	15	18 3/8
3/4-10	19.84	20.09	20	5 7/8	9 3/8	13	16 1/2	20 1/8
7/8-9	23.01	23.27	23	6 1/4	10	13 3/4	17 1/2	21 1/4
美英制细牙	最小	最大	适用钻头	1D	1.5D	2D	2.5D	3D
#8-36	4.32	4.44	4.4	3 7/8	6 1/2	9 1/8	11 5/8	14 1/4
#10-32	4.98	5.13	5	4 1/8	6 7/8	9 1/2	12 1/4	14 7/8
1/4-28	6.53	6.71	6.6	5	8 1/4	11 3/8	14 1/2	17 5/8
5/16-24	8.2	8.38	8.3	5 1/2	8 7/8	12 1/4	15 5/8	19
3/8-24	9.78	9.96	9.8	6 7/8	11	15	19 1/8	23 1/8
7/16-20	11.43	11.63	11.5	6 5/8	10 5/8	14 5/8	18 1/2	22 1/2
1/2-20	13.03	13.26	13.1	7 7/8	12 3/8	16 7/8	21 3/8	25 7/8
5/8-18	16.26	16.48	16.3	9	14 1/8	19 1/4	24 1/4	29 3/8
3/4-16	19.43	19.68	19.5	9 3/4	15 1/8	20 5/8	26	31 1/2

M6-1＊1D，即螺纹为M6，螺距为1mm，长度为1倍直径的螺纹护套。M8-1.25＊2D，既螺纹为M8，螺距为1.25mm，长度为2倍直径的螺纹护套。

功能与用途

钢丝螺套的功能

螺纹护套，又叫钢丝螺套或牙套，是利用其弹簧张力的特性，将螺套装入母件螺纹内，使其螺纹咬合的扭力/拉力负荷均衡，所以能使整个螺纹的强度增强，达到更好的锁紧效果。

钢丝螺套的用途

在工件的机械加工过程中，有些较软件的材料如铝，铜，铸铁，甚至是电木和塑胶，在加工工件螺纹部位时，由于其本身的材质不够硬，所以会造成锁螺丝时滑牙，而钢丝螺套能解决这个问题，可以将其损坏的螺纹孔再次扩孔攻牙，将螺套装入进去，则形成一个新的，更牢固的内螺纹。当然，我们并不一定要等到螺纹坏了后再做补救的动作，事实上，我们可以在一开始就按螺纹护套的尺寸要求打孔攻牙并装入钢丝螺套，既提高了产品品质又有效避免今后的损失。螺纹护套/钢丝螺套的适用行业：很多行业都是其适用对象，如汽车工业，五金制品，铝制品，铜制品等，但满足如下三个条件的环境更适用：

1，工件需加工有内螺纹

2，工作本身较软或强度不够

3，该内螺纹需要安装螺丝甚至需要来回拆卸

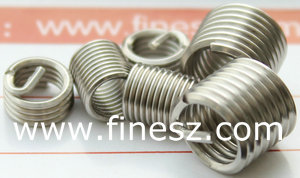

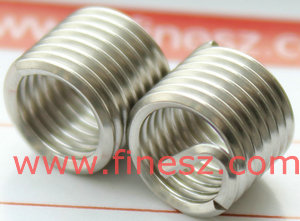

产品展示

钢丝螺纹护套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中，能形成标准的内螺纹，具有连接强度高，抗震、抗冲击和耐磨损的功能，并能分散应力保护基体螺纹，大大延长基体的使用寿命。另外，钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时，作为修复手段，而不致造成整个基体报废，并且维修方便，快速经济。

螺套按螺纹规格可分为公制（粗牙和细牙）、统一粗牙螺套（UNC）和统一细牙螺套（UNF），另外还有英国标准（粗牙BSW和细牙BSF）和管螺纹（G）规格的螺纹护套。苏州泛易提供的钢丝螺套按其自身结构可分为：普通型（free running）和锁紧型（screw lock），锁紧型螺套是在螺套的中间通过一圈或多圈多边形线圈来实现对安装在其中的螺栓产生夹持作用，起到防松的效果。附加的防松垫片等就没有必要了，这样可以降低成本并确保简化装配。

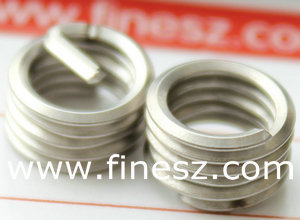

左为锁紧型的螺套，中间的一颗螺纹有塑性变形。

通常螺纹护套的长度按安装在其内的螺栓的公称直径d的倍数选择，每种螺套有1d，1.5d，2d，2.5d，3d长度。例如：M6，长1.5d的螺套，安装后可形成M6，长度为9mm的内螺纹孔。

苏州泛沃可提供产品：
公制螺纹护套及专用丝攻/安装工扳手(现货规格齐全)；英制美制螺纹护套及相关工具丝攻；美制细牙钢丝螺套及其工具；套装及袋装螺纹护套；公制散装钢丝螺套以及丝锥安装工具及拆卸工具。

标准 GB/T24425.1-2009	用途增强螺纹连接、螺纹修复	原材料 304
英文名 Wire Thread Insert	中文名钢丝螺套	加工性卷制
应用领域铝、镁、铜合金，工程塑料

牌号	C	Si	Mn	P	S	Ni	Cr
SUS304 (304)	0.08%以下	1.00%以下	2.00%以下	0.045%以下	0.030%以下	8.00%~10.5%	18.00%~20%

步骤	示例	所用工具
1,钻孔
2,攻牙
3,螺套装入方向
4,拧入螺套
5,敲断导舌
6,装入后的效果
7,取出方法
