标准
GB/T 820-2015.pdf |
名称
十字槽半沉头螺钉 |
英文名 Cross recessed raised countersunk head screws |
近似标准 ISO7047-2011.pdf |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-50 A4-70 4.8 8.8 |
特点
通用，美观，持平 |
|

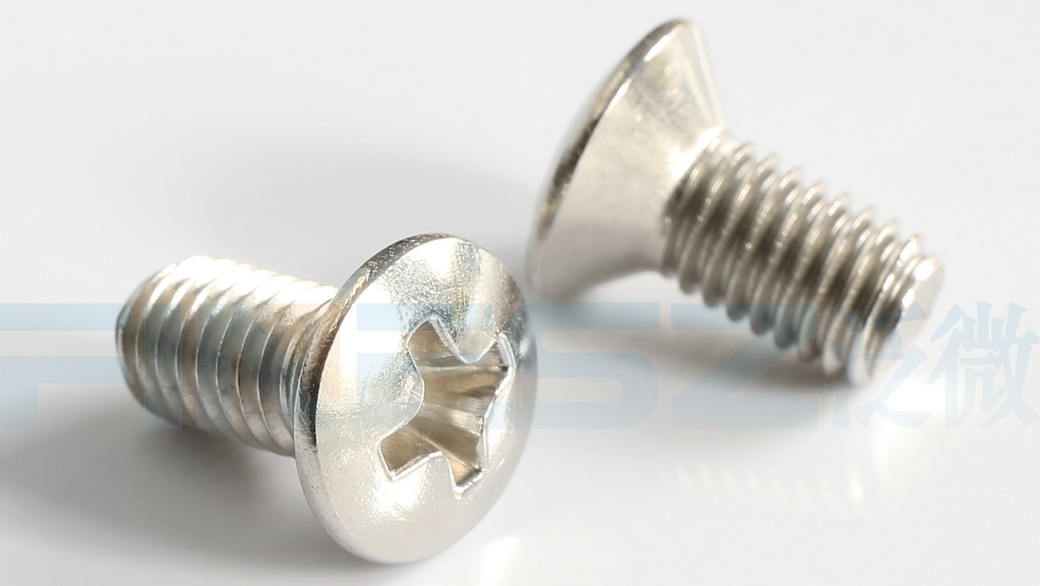

半沉头螺钉的头部设计介于平头和沉头之间，其顶部不是完全平坦，而是稍微凸起，但边缘向下倾斜，形成一个锥形。当螺钉完全拧入材料后，头部会部分沉入材料内，使得螺钉顶部与被固定物面基本平齐，这样可以减少外露部分，提供较为光滑的表面。比较于GB819沉头螺钉，GB820半沉头设计具有一定程度上更优的紧固力，以及装饰作用。
国标原文档下载：
十字槽采用标准：GB944.1-85.pdf

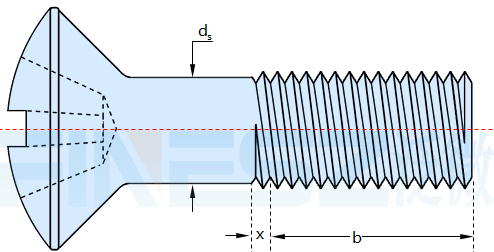

如果螺纹为半牙，参考:GB819半牙样式

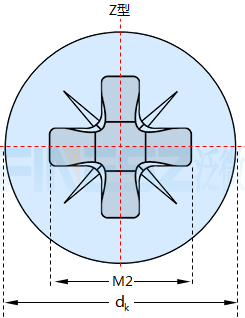

；如十字槽为Z型，参考：Z型槽式

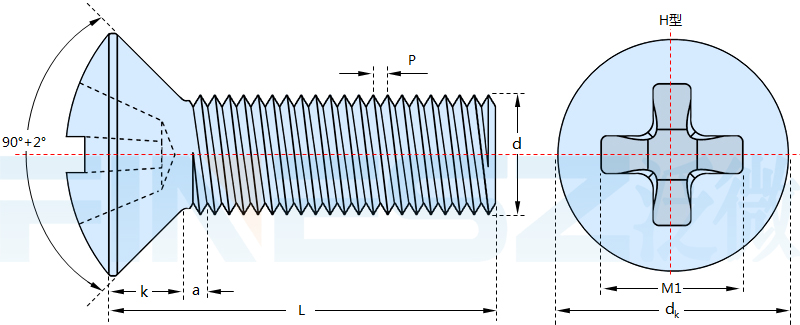

尺寸表（单位：MM)
| 螺纹规格 d | ||
| P | 螺距 | |
| a | 最大值 | |
| dk | 理论值 | 最大值 |
| 实际值 | 最大值=公称 | |
| 最小值 | ||
| f | ≈ | |
| k | 最大值=公称 | |
| r | 最大值 | |
| R | ≈ | |
| x | 最大值 | |
| 槽号 | ||
| M1 | 参考 | |
| M2 | 参考 | |
| 深度 | H型 | 最大值 |
| 最小值 | ||
| Z型 | 最大值 | |
| 最小值 | ||
| 螺纹长度b | ||
| M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 |
| 3.6 | 4.4 | 5.5 | 6.3 | 8.2 | 9.4 | 10.4 | 12.6 | 17.3 | 20 |
| 3 | 3.8 | 4.7 | 5.5 | 7.3 | 8.4 | 9.3 | 11.3 | 15.8 | 18.3 |
| 2.7 | 3.5 | 4.4 | 5.2 | 6.94 | 8.04 | 8.94 | 10.87 | 15.37 | 17.78 |
| 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 2 | 2.3 |
| 1 | 1.2 | 1.5 | 1.65 | 2.35 | 2.7 | 2.7 | 3.3 | 4.65 | 5 |
| 0.4 | 0.5 | 0.6 | 0.8 | 0.9 | 1 | 1.3 | 1.5 | 2 | 2.5 |
| 3 | 4 | 5 | 6 | 8.5 | 9.5 | 9.5 | 12 | 16.5 | 19.5 |
| 0.9 | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 |
| 0 | 0 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
| 1.9 | 2 | 3 | 3.4 | 4.8 | 5.2 | 5.4 | 7.3 | 9.6 | 10.4 |
| 1.9 | 2.2 | 2.8 | 3.1 | 4.6 | 5 | 5.3 | 7.1 | 9.5 | 10.3 |
| 1.2 | 1.5 | 1.85 | 2.2 | 2.75 | 3.2 | 3.4 | 4 | 5.25 | 6 |
| 0.9 | 1.2 | 1.5 | 1.8 | 2.25 | 2.7 | 2.9 | 3.5 | 4.75 | 5.5 |
| 1.2 | 1.4 | 1.75 | 2.08 | 2.7 | 3.1 | 3.35 | 3.85 | 5.2 | 6.05 |
| 0.95 | 1.15 | 1.5 | 1.83 | 2.25 | 2.65 | 2.9 | 3.4 | 4.75 | 5.6 |
| - | - | - | - | - | - | - | - | - | - |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6 g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d<3 mm: 按协议； d≥3 mm:4. 8 |
A2-50 、A2-70 | d<3 mm: 按协议； d≥3 mm:CU2 、CU3 、AL4 |
| 标准 | d<3 mm: 按协议； d≥3 mm:4. 8 |
GB/T 3098.6 | d<3 mm: 按协议； d≥3 mm:GB/T 3098.10 |
|
| 公差 | 产品等级 | A级 | ||
| 标准 | GB/T 3103.1 | |||
| 十字槽 | GB/T 944.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
