DIN125.pdf |
名称
平垫圈 |
英文名
Washer |
近似标准
GB/T97.1,GB/T97.2,ISO7089-2000 |
材料
不锈钢 钢 有色金属等
|
表面
本色,钝化,电镀... |
性能等级
|
应用领域
螺栓连接,螺母连接 |

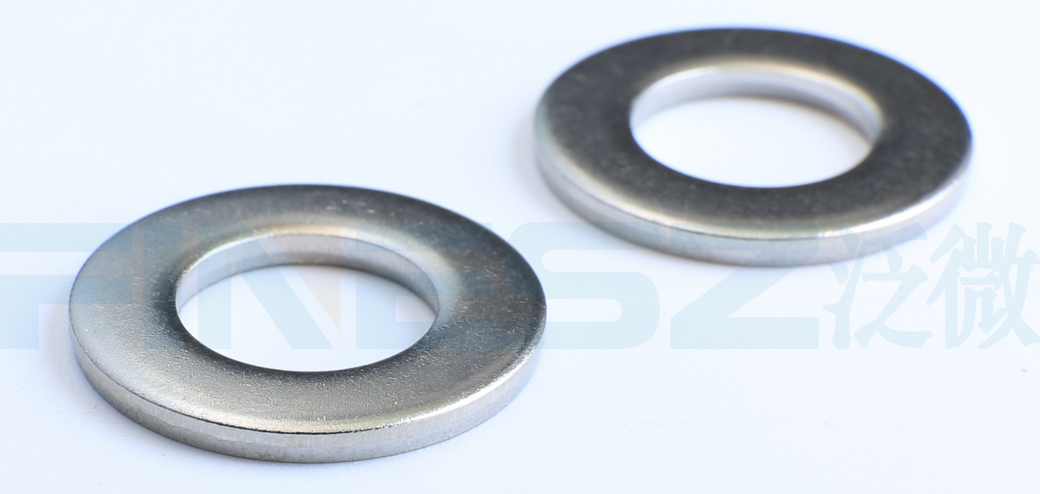

德标DIN125平垫,一种常用的垫圈类紧固件,应用于螺栓或螺母与被锁件表面之间的连接,增大被锁件的接触面积并分散压力,减小螺栓与被锁件摩擦力,保护被锁件表面不被磨损破坏的同时,在一定程度起到防松的作用。
德标原文档下载:DIN125.pdf

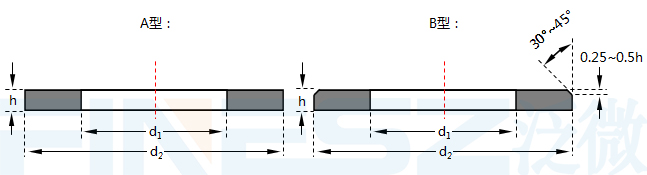

图纸:
尺寸表(单位:MM)
规格 | |
M | 对应螺栓规格 |
d1 | 最小值=公称 |
最大值 | |
d2 | 最大值=公称 |
最小值 | |
h | 公称 |
最大值 | |
最小值 | |
千件重(钢制)≈kg |
Φ1.7 | Φ1.8 | Φ2.2 | Φ2.5 | Φ2.7 | Φ2.8 | Φ3.2 | Φ3.7 | Φ4.3 | Φ5.3 | Φ6.4 | Φ7.4 | Φ8.4 | Φ10.5 | Φ13 | Φ15 | Φ17 | Φ19 | Φ21 | Φ23 | Φ25 | Φ27 | Φ28 | Φ29 | Φ31 | Φ33 | Φ34 | Φ36 | Φ37 | Φ39 | Φ40 | Φ41 | Φ43 | Φ46 | Φ50 | Φ52 | Φ54 | Φ57 | Φ58 | Φ60 | Φ62 | Φ66 | Φ70 | Φ74 | Φ78 | Φ82 | Φ87 | Φ93 | Φ98 | Φ104 | Φ109 | Φ114 | Φ119 | Φ124 | Φ129 | Φ134 | Φ139 | Φ144 | Φ149 | Φ155 | Φ165 |
M1.6 | M1.7 | M2 | M2.3 | M2.5 | M2.6 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M26 | M27 | M28 | M30 | M32 | M33 | M35 | M36 | M38 | M39 | M40 | M42 | M45 | M48 | M50 | M52 | M55 | M56 | M58 | M60 | M64 | M68 | M72 | M76 | M80 | M85 | M90 | M95 | M100 | M105 | M110 | M115 | M120 | M125 | M130 | M135 | M140 | M145 | M150 | M160 |
1.7 | 1.8 | 2.2 | 2.5 | 2.7 | 2.8 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 27 | 28 | 29 | 31 | 33 | 34 | 36 | 37 | 39 | 40 | 41 | 43 | 46 | 50 | 52 | 54 | 57 | 58 | 60 | 62 | 66 | 70 | 74 | 78 | 82 | 87 | 93 | 98 | 104 | 109 | 114 | 119 | 124 | 129 | 134 | 139 | 144 | 149 | 155 | 165 |
1.84 | 1.94 | 2.34 | 2.64 | 2.84 | 2.94 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 7.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.33 | 25.33 | 27.33 | 28.33 | 29.33 | 31.39 | 33.62 | 34.62 | 36.62 | 37.62 | 39.62 | 40.62 | 41.62 | 43.62 | 46.62 | 50.62 | 52.74 | 54.74 | 57.74 | 58.74 | 60.74 | 62.74 | 66.74 | 70.74 | 74.74 | 78.74 | 82.87 | 87.87 | 93.87 | 98.87 | 104.9 | 109.9 | 114.9 | 119.9 | 125 | 130 | 135 | 140 | 145 | 150 | 156 | 166 |
4 | 4.5 | 5 | 6 | 6 | 7 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 50 | 50 | 56 | 60 | 60 | 66 | 66 | 72 | 72 | 72 | 78 | 85 | 92 | 92 | 98 | 105 | 105 | 110 | 110 | 115 | 120 | 125 | 135 | 140 | 145 | 160 | 165 | 175 | 180 | 185 | 200 | 210 | 220 | 220 | 230 | 240 | 250 | 250 | 250 |
3.7 | 4.2 | 4.7 | 5.7 | 5.7 | 6.64 | 6.64 | 7.64 | 8.64 | 9.64 | 11.57 | 13.57 | 15.57 | 19.48 | 23.48 | 27.48 | 29.48 | 33.38 | 36.38 | 38.38 | 43.38 | 49.38 | 49.38 | 49.38 | 55.26 | 58.8 | 58.8 | 64.8 | 64.8 | 70.8 | 70.8 | 70.8 | 76.8 | 83.6 | 90.6 | 90.6 | 96.6 | 103.6 | 103.6 | 108.6 | 108.6 | 113.6 | 118.6 | 123.4 | 133.4 | 138.4 | 143.4 | 158.4 | 163.4 | 173.4 | 178.4 | 183.2 | 198.15* | 208.2 | 218.2 | 218.2 | 228.2 | 238.2 | 248.2 | 248.2 | 248.2 |
0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 | 1 | 1.6 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 | 8 | 8 | 9 | 9 | 9 | 9 | 9 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 |
0.35 | 0.35 | 0.35 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.9 | 1.1 | 1.8 | 1.8 | 1.8 | 2.2 | 2.7 | 2.7 | 3.3 | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 5.6 | 5.6 | 5.6 | 5.6 | 6.6 | 6.6 | 6.6 | 8 | 8 | 9 | 9 | 9 | 10 | 10 | 10 | 10 | 10 | 11 | 11 | 11 | 13.2 | 13.2 | 13.2 | 13.2 | 15.2 | 15.2 | 15.2 | 15.2 | 17.2 | 17.2 | 17.2 | 17.2 | 19.2 | 19.2 | 19.2 | 19.2 |
0.25 | 0.25 | 0.25 | 0.45 | 0.45 | 0.45 | 0.45 | 0.45 | 0.7 | 0.9 | 1.4 | 1.4 | 1.4 | 1.8 | 2.3 | 2.3 | 2.7 | 2.7 | 2.7 | 2.7 | 3.7 | 3.7 | 3.7 | 3.7 | 3.7 | 4.4 | 4.4 | 4.4 | 4.4 | 5.4 | 5.4 | 5.4 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 9 | 9 | 9 | 10.8 | 10.8 | 10.8 | 10.8 | 12.8 | 12.8 | 12.8 | 12.8 | 14.8 | 14.8 | 14.8 | 14.8 | 16.8 | 16.8 | 16.8 | 16.8 |
0.024 | 0.031 | 0.037 | 0.092 | 0.088 | 0.127 | 0.119 | 0.155 | 0.308 | 0.443 | 1.02 | 1.39 | 1.83 | 3.57 | 6.27 | 8.62 | 11.3 | 14.7 | 17.2 | 18.3 | 32.3 | 43.7 | 42.3 | 40.9 | 53.6 | 77.4 | 75.3 | 94.3 | 92.1 | 136 | 133 | 130 | 183 | 220 | 294 | 284 | 330 | 431 | 425 | 472 | 458 | 492 | 586 | 626 | 749 | 953 | 996 | 1250 | 1300 | 1710 | 1770 | 1830 | 2230 | 2830 | 3130 | 3000 | 3310 | 4090 | 4470 | 4270 | 3910 |
①,标准原文中Φ119对应dc最小值为188.15,但此处对应的偏差应为1.85mm,即实际最小值为200-1.85=198.15 mm。(DIN522中规定当h小于4且产品等级为A级时,d2的尺寸公差为h15,当dc为200mm时对应的偏差为1.85mm)。
②,材料:
1)钢 硬度等级140HV,硬度HV140-250;硬度等级200HV,硬度HV200-250
2)不锈钢 硬度等级140HV,硬度HV140-250;硬度等级200HV,硬度HV200-250;不锈钢组别A2和A4、F1、C1和C4
3)根据协议,垫圈可由有色金属或其他材料制成
4)h不超过0.5mm时,硬度等级为HV2, h超过0.5 mm时,硬度等级为HV10。(见原件技术条件)
材料 ① | 种类 | 钢 | 不锈钢 | ||
机械性能 | 硬度等级 | 140 HV | 200 HV | 140 HV | 200 HV |
硬度范围② | 140 HV~250 HV | 200 HV~250 HV | 140 HV~250 HV | 200 HV~250 HV | |
材料 (steel group) | / | A2 and A4 F1 C1 and C4 | |||
As specified in | / | DIN 267 Part 11 | |||
公差 | 产品等级 | A | |||
标准 | DIN522 | ||||
表面处理 | Bright. 表面粗糙度 DIN522 电镀 DIN 267 part 9 如需其他表面处理,应由供需双方协议 |
||||
验收及包装 | DIN522 | ||||
说明 | ① Washers may be made of non-ferrous metals or other materials, subject to agreement. ② For h not exceeding 0.5 mm, the hardness shall be HV 2 and for h exceeding 0.5 mm, HV 10. |
