标准
HG20634-2009 |
名称
管法兰用六角螺母 |
英文名
Bolting for Pipe Flanges (Class Series) |
材质
碳钢、不锈钢 |
表面
本色、电镀... | 特点
防松、防振、止退 |
HG200634是“管道法兰专属紧固件”，它是专门给钢管法兰（比如工业里输送水、气、油的管道接口）配套用的，会根据法兰能承受的压力（比如高压、低压）来设计强度和尺
寸，确保管道对接后不漏、扛得住压力。

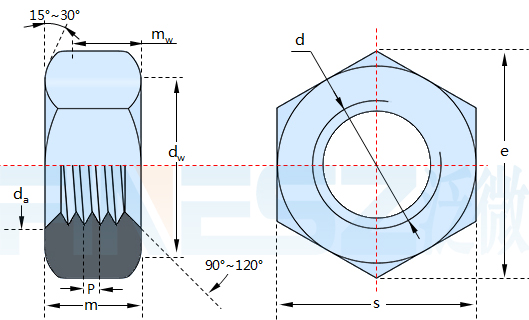

图纸：
尺寸表（单位：MM)
| 螺纹尺寸d | |
| P | 螺距（粗牙） |
| 螺距（细牙） | |
| da | 最大值 |
| 最小值 | |
| dw | 最小值 |
| e | 最小值 |
| m | 最大值 |
| 最小值 | |
| mw | 最小值 |
| s | 最大值 |
| 最小值 | |
| M14 | M16 | M20 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M64 | M70 | M76 | M82 | M90 |
| 2 | 2 | 2.5 | 3 | 3 | 3.5 | 3.5 | / | / | / | / | / | / | / | / | / | / | / | / |
| / | / | / | / | / | / | / | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 15.1 | 17.3 | 21.6 | 25.9 | 29.1 | 32.4 | 35.6 | 38.9 | 42.1 | 45.4 | 48.6 | 51.8 | 56.2 | 60.5 | 69.1 | 75.6 | 82.1 | 88.6 | 97.2 |
| 14 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | 56 | 64 | 70 | 76 | 82 | 90 |
| 21.1 | 24.1 | 30.5 | 37.5 | 42.5 | 46.5 | 50.8 | 55.8 | 60.1 | 60.1 | 65.1 | 70.1 | 75.1 | 79.3 | 89.3 | 96.9 | 104.5 | 112.1 | 123.5 |
| 25.94 | 29.3 | 36.96 | 44.8 | 50.4 | 54.88 | 60.26 | 65.86 | 70.67 | 70.67 | 76.27 | 81.87 | 87.47 | 92.74 | 103.94 | 111.79 | 120.74 | 129.45 | 142.8 |
| 14.3 | 16.4 | 20.4 | 24.4 | 27.4 | 30.4 | 33.5 | 36.5 | 39.5 | 42.5 | 45.5 | 48.5 | 52.5 | 56.5 | 64.5 | 70.5 | 76.5 | 82.5 | 90.5 |
| 13.6 | 15.7 | 19.1 | 23.1 | 26.1 | 28.8 | 31.9 | 34.9 | 37.9 | 40.9 | 43.92 | 46.9 | 50.6 | 54.6 | 62.6 | 68.4 | 74.6 | 80 | 88.3 |
| 10.9 | 12.5 | 13.9 | 18.5 | 20.9 | 23.1 | 25.5 | 27.9 | 30.3 | 32.2 | 35.2 | 37.5 | 45.3 | 48.7 | 50.1 | 55 | 59.7 | 64.4 | 70.7 |
| 24 | 27 | 34 | 41 | 46 | 50 | 55 | 60 | 65 | 65 | 70 | 75 | 80 | 85 | 95 | 102 | 110 | 118 | 130 |
| 23.16 | 26.16 | 33 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 63.1 | 68.1 | 73.1 | 78.1 | 82.8 | 92.8 | 100 | 107.8 | 115.6 | 127.5 |
| 材料 | 45钢（GB 699） | |
| 螺纹 | 公差 | 6H |
| 标准 | GB 196、GB 197 | |
| 垂直度 | 标准 | GB 1184 |
| 热处理及表面处理 | ①槽或全部热处理后HRC 35~45 ②调质HRC 24~30 ③氧化 |
|
| 验收及包装 | GB 90 | |
