标准
GB95-2002 |
名称
平垫圈C级 |
英文名
Plain washers--Product grade C |
材料
不锈钢 钢 等
|
表面
本色，钝化，电镀... |
|
性能等级
|
应用领域
螺栓连接，螺母连接 |
|
GB95平垫圈，核心功能是分散螺栓或螺母的压力、保护被连接件表面并辅助防松。这类垫圈适配性能等级≤6.8 级的 C 级螺栓和≤6 级的 C 级螺母，因属于普通精度等级
GB95强度低于A级垫圈（如 GB97.1），但性价比高，广泛用于机械制造、汽车、建筑等对精度要求不高的常规连接场景。

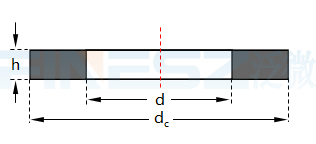

图纸：
尺寸表（单位：MM)
| 规格 | |
| d | 最小值=公称 |
| 最大值 | |
| dc | 最大值=公称 |
| 最小值 | |
| h | 公称 |
| 最大值 | |
| 最小值 | |
| M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 |
| 1.8 | 2.4 | 2.9 | 3.4 | 3.9 | 4.5 | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 20 | 22 | 24 | 26 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | 56 | 62 | 66 | 70 |
| 2.05 | 2.65 | 3.15 | 3.7 | 4.2 | 4.8 | 5.8 | 6.96 | 9.36 | 11.43 | 13.93 | 15.93 | 17.93 | 20.43 | 22.52 | 24.52 | 26.52 | 30.52 | 33.62 | 37 | 40 | 43 | 46 | 49 | 53.2 | 57.2 | 63.2 | 67.2 | 71.2 |
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 78 | 85 | 92 | 98 | 105 | 110 | 115 |
| 3.25 | 4.25 | 5.25 | 6.1 | 7.1 | 8.1 | 9.1 | 10.9 | 14.9 | 18.7 | 22.7 | 26.7 | 28.7 | 32.4 | 35.4 | 37.4 | 42.4 | 48.4 | 54.1 | 58.1 | 64.1 | 70.1 | 76.1 | 82.8 | 89.8 | 95.8 | 102.8 | 107.8 | 112.8 |
| 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.8 | 1 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 |
| 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 1 | 1.2 | 1.9 | 1.9 | 2.3 | 2.8 | 2.8 | 3.6 | 3.6 | 3.6 | 3.6 | 4.6 | 4.6 | 4.6 | 6 | 6 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 11.2 | 11.2 | 11.2 |
| 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.6 | 0.8 | 1.3 | 1.3 | 1.7 | 2.2 | 2.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3.4 | 3.4 | 3.4 | 4 | 4 | 5 | 6.8 | 6.8 | 6.8 | 6.8 | 8.8 | 8.8 | 8.8 |
