标准
GB847-2017.pdf |
名称
十字槽半沉头自攻螺钉 |
英文名
Cross recessed raised countersunk head tapping screws |
近似标准
GB847-1985.pdf |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-50 4.8 |
适用
塑胶 软金属 木 |
|

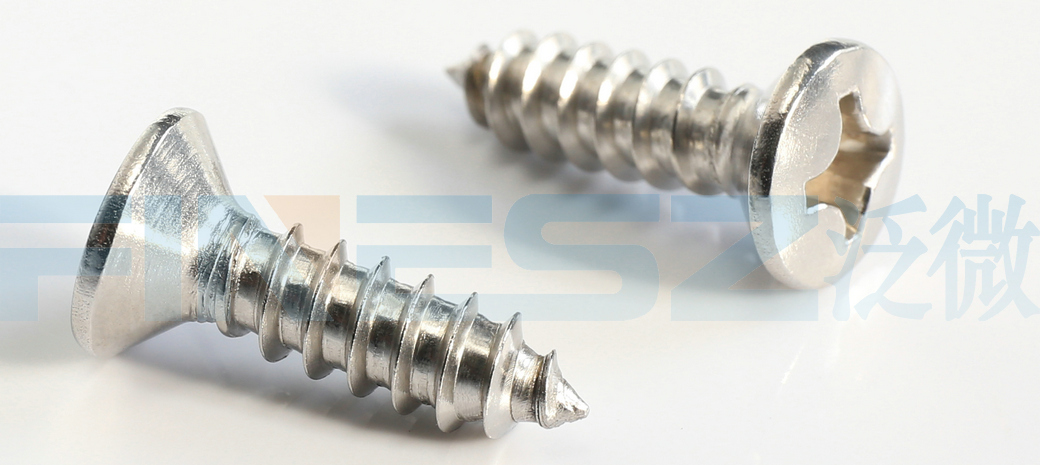

GB847是介于GB845和GB846两者外观特征之间的产品，兼具GB845的实用性与GB846的美观性。
GB947半沉头的头部特点，匹配90°沉孔，安装后螺钉头部的弧面略微凸起于基材平面，在保证锁紧性能的条件下，更显美观。
GB847半沉头自攻螺钉的国标原文档下载：GB/T 847-2017.pdf
老版本标准下载：GB/T 845-1985.pdf
十字槽采用标准：GB/T944.1-1985.pdf
自攻螺纹用标准：GB5280-2002.pdf
若十字槽为Z型，参考Z型槽样式：Z型十字槽样式

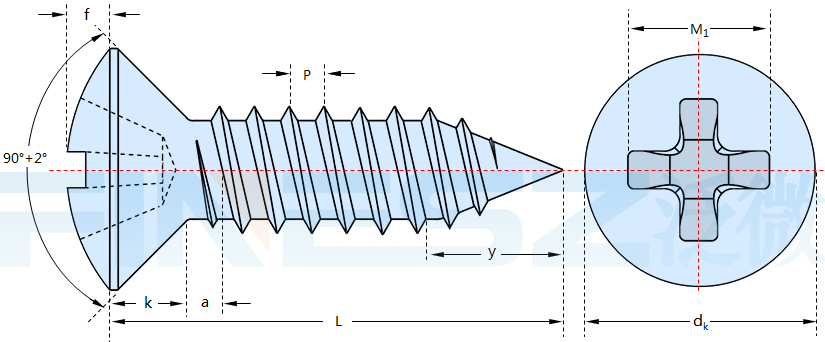

尺寸表（单位：MM)
| 螺纹尺寸 d | ||
| P | 螺距 | |
| a | 最大值 | |
| dk | 理论值 | 最大值 |
| 实际值 | 最大值 | |
| 最小值 | ||
| f | ≈ | |
| k | 最大值 | |
| 槽号 | ||
| M1 | H型 | 参考 |
| 深度 | H型 | 最大值 |
| 最小值 | ||
| M2 | Z型 | 参考 |
| 深度 | Z型 | 最大值 |
| 最小值 | ||
| y | 参考 | C型 |
| F型 | ||
| R型 | ||
| ST2.2 | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 | ST9.5 |
| 0.8 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | 2.1 |
| 1.6 | 2.2 | 2.6 | 2.8 | 3.2 | 3.6 | 3.6 | 4.2 | 4.2 |
| 4.4 | 6.3 | 8.2 | 9.4 | 10.4 | 11.5 | 12.6 | 17.3 | 20 |
| 3.8 | 5.5 | 7.3 | 8.4 | 9.3 | 10.3 | 11.3 | 15.8 | 18.3 |
| 3.5 | 5.2 | 6.9 | 8 | 8.9 | 9.9 | 10.9 | 15.4 | 17.8 |
| 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.3 | 1.4 | 2 | 2.3 |
| 1.1 | 1.7 | 2.35 | 2.6 | 2.8 | 3 | 3.15 | 4.65 | 5.25 |
| 0 | 1 | 2 | 2 | 2 | 3 | 3 | 4 | 4 |
| 1.9 | 3.2 | 4.4 | 4.6 | 5.2 | 6.6 | 6.8 | 8.9 | 10 |
| 1.2 | 2.1 | 2.4 | 2.6 | 3.2 | 3.3 | 3.5 | 4.6 | 5.7 |
| 0.9 | 1.7 | 1.9 | 2.1 | 2.7 | 2.8 | 3 | 4 | 5.1 |
| 2 | 3 | 4.1 | 4.4 | 4.9 | 6.3 | 6.6 | 8.8 | 9.8 |
| 1.2 | 2.01 | 2.2 | 2.51 | 3.05 | 3.18 | 3.45 | 4.6 | 5.64 |
| 0.95 | 1.76 | 1.75 | 2.06 | 2.6 | 2.73 | 3 | 4.15 | 5.19 |
| 2 | 2.6 | 3.2 | 3.7 | 4.3 | 5 | 6 | 7.5 | 8 |
| 1.6 | 2.1 | 2.5 | 2.8 | 3.2 | 3.6 | 3.6 | 4.2 | 4.2 |
| - | - | 2.7 | 3.2 | 3.6 | 4.3 | 5 | 6.3 | - |
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | GB/T 5280 | ||
| 十字槽 | GB/T 944.1 | ||
| 机械性能 | 等级 | - | A2-20H,A4-20H,A5-20H |
| 标准 | GB/T 3098.5 | GB/T 3098.21 | |
| 公差 | 产品等级 | A | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
| - | 如需其他技术要求或表面处理，应由供需协议 | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
