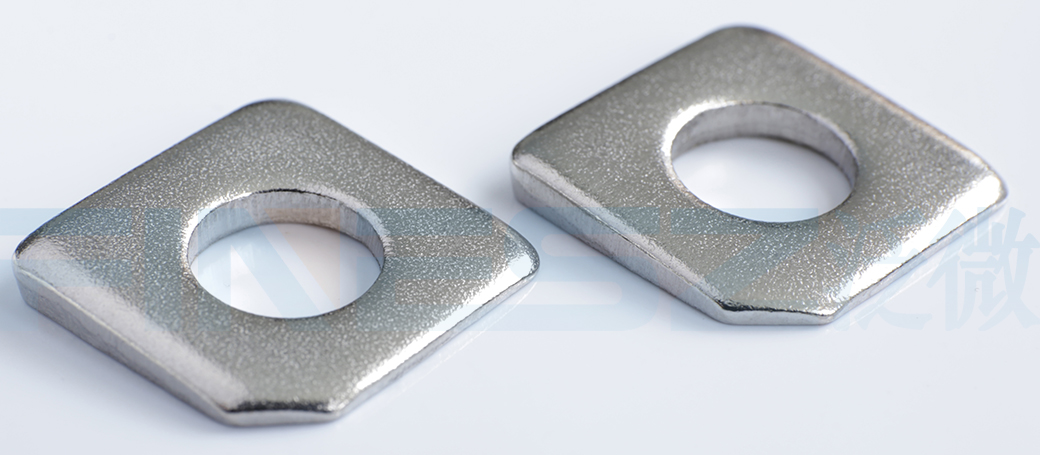

GB853槽钢用方斜垫圈，整体呈方形，带有特定角度的斜面，专为抵消槽钢槽形截面的倾斜而设计，广泛用于建筑钢结构、机械制造、船舶设备等领域，比如船用油水分离器底
座与船体的螺栓连接，核心作用是使螺栓受力垂直，避免应力集中导致的松动或断裂。

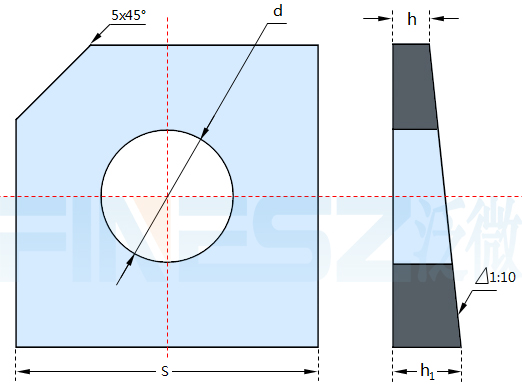

图纸：
尺寸表（单位：MM)
| 适用螺纹 | M6 | M8 | M10 | M12 | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | M36 | |
| d | 最大值 | 6.96 | 9.36 | 11.43 | 13.93 | 17.93 | 20.52 | 22.52 | 24.52 | 26.52 | 30.52 | 33.62 | 39.62 |
| 最小值 | 6.6 | 9 | 11 | 13.5 | 17.5 | 20 | 22 | 24 | 26 | 30 | 33 | 39 | |
| s | 16 | 18 | 22 | 28 | 35 | 40 | 40 | 40 | 50 | 50 | 60 | 70 | |
| h | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| h1 | 3.6 | 3.8 | 4.2 | 4.8 | 5.4 | 7 | 7 | 7 | 8 | 8 | 9 | 10 | |
| 材料 | 热处理 | 表面处理 | |||
| 种类 | 牌号 | 标准编号 | |||
| 弹簧钢 | 70 | GB/T4354 GB/T1222 |
GB/T5222 | 淬火并回火 40~50HRC 或392~513HV |
氧化、磷化;镀锌钝 化按GB/T5267.1; 非电解锌片涂层按 GB/T 5267.2 |
| 65Mn | |||||
| 60Si2Mn | |||||
| 不锈钢 | 30Cr13 | GB/T1220 GB/T4240 |
回火≥34HRC 或336HV |
简单处理 | |
| 0Cr18Ni9 | |||||
| 0Cr18Ni10Ti | |||||
| 06Cr18Ni11Ti | |||||
| 06Cr17Ni12Mo2 | |||||
| 磷青铜 | QSi3-1 | GB/T3114 | >90HRB或192HV | - | |
