标准
GB5789-1986 |
名称
六角法兰螺栓加大 |
英文名 Hexagon head flange bolts-Type B |
近似标准
GB5787-1986 |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-70 8.8 10.9 |
应用领域 通用，各行各业... |
|
国标原文件:GB/T5789-1986.pdf

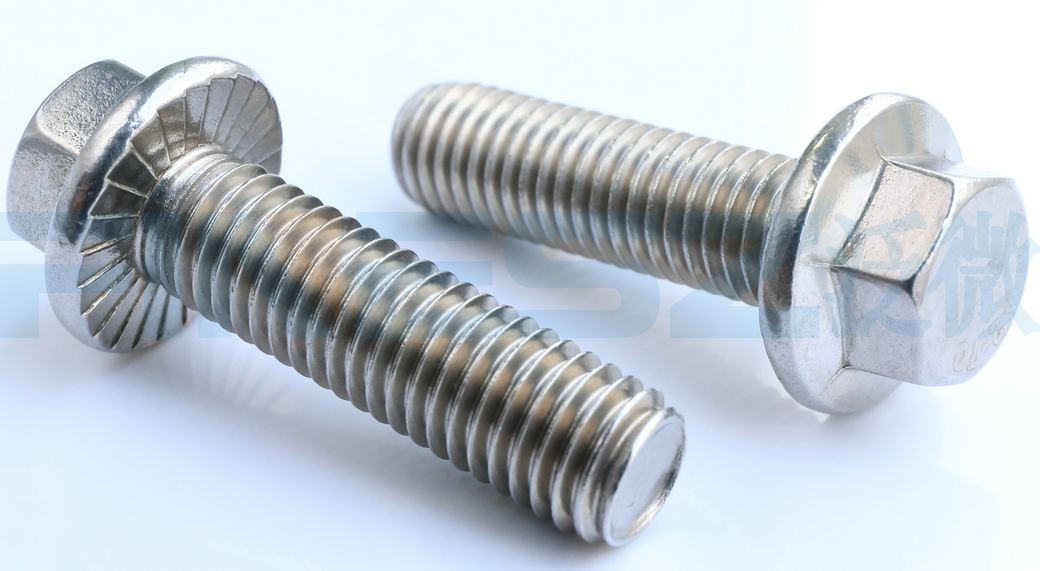

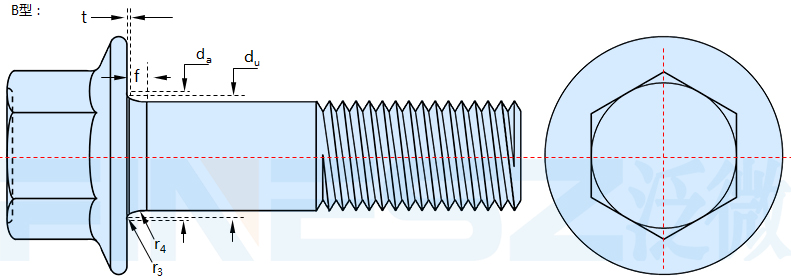

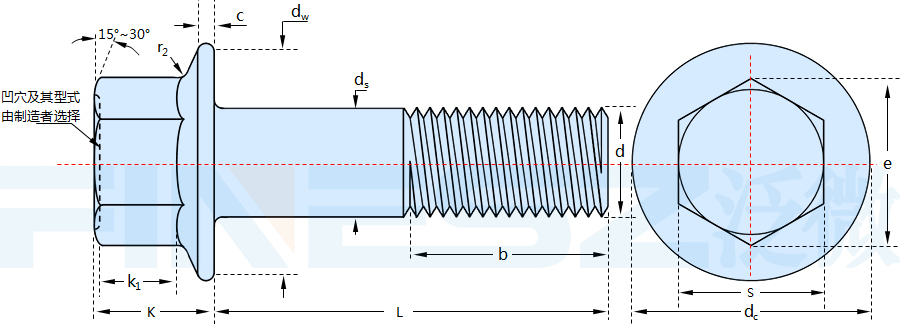

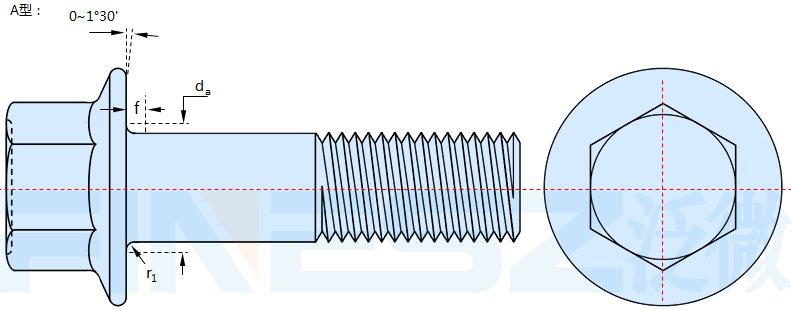

图纸：
尺寸表（单位：MM)
| 螺纹规格d | ||
| P | 螺距 | |
| b | L≤125 | |
| 125＜L≤200 | ||
| L＞200 | ||
| c | 最小值 | |
| da | A型 | 最大值 |
| B型 | 最大值 | |
| dc | 最大值 | |
| ds | 最大值 | |
| 最小值 | ||
| du | 最大值 | |
| dw | 最小值 | |
| e | 最小值 | |
| f | 最大值 | |
| k | 最大值 | |
| k1 | 最小值 | |
| r1 | 最小值 | |
| r2 | 最大值 | |
| r3 | 最小值 | |
| r4 | 参考 | |
| s | 最大值 | |
| 最小值 | ||
| t | 最大值 | |
| 最小值 | ||
| M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 |
| / | / | 28 | 32 | 36 | 40 | 44 | 52 |
| / | / | / | / | / | / | 57 | 65 |
| 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
| 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 |
| 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17.7 | 20.7 | 25.7 |
| 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 |
| 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 22 |
| 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
| 8.56 | 10.8 | 14.08 | 16.32 | 19.68 | 22.58 | 25.94 | 32.66 |
| 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 |
| 5.4 | 6.6 | 8.1 | 9.2 | 10.4 | 12.4 | 14.1 | 17.7 |
| 2 | 2.5 | 3.2 | 3.6 | 4.6 | 5.5 | 6.2 | 7.9 |
| 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 |
| 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 |
| 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| 3 | 3.4 | 4.3 | 4.3 | 6.4 | 6.4 | 6.4 | 8.5 |
| 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
| 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.16 | 23.16 | 29.16 |
| 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.45 | 0.5 | 0.65 |
| 0.05 | 0.05 | 0.1 | 0.15 | 0.15 | 0.2 | 0.25 | 0.3 |
| 材料 | 钢 | 不锈钢 | |
| 螺纹 | 公差 | 6 g | |
| 标准 | GB/T 196-2003、GB/T 197-2003 | ||
| 机械性能 | 等级 | 8.8～12.9 | A2-70 |
| 标准 | GB/T 3098.1 | GB/T 3098.6 - 1986 | |
| 公差 | 产品等级 | B | |
| 标准 | GB/T 3103.1-2002 | ||
| 表面处理 | ① 氧化； ② 镀锌钝镀锌钝化GB/T 5267 - 1999 | 不经处理 | |
| 表面缺陷 | GB/T 5779.1-2000,GB/T5779.3-2000(仅用于12.9级) | ||
| 验收及包装 | GB/T90.1-2022,GB/T90.2-2022 | ||
