标准
GB9074.3-1988 |
名称
十字槽盘头二组合螺钉 |
英文名 Cross recessed pan head screw with spring washer assembly |
特点
免人工套垫,快速安装 |
材料
不锈钢 钢 |
表面
本色,电镀... |
性能等级
A2-50 A4-70 4.8... |

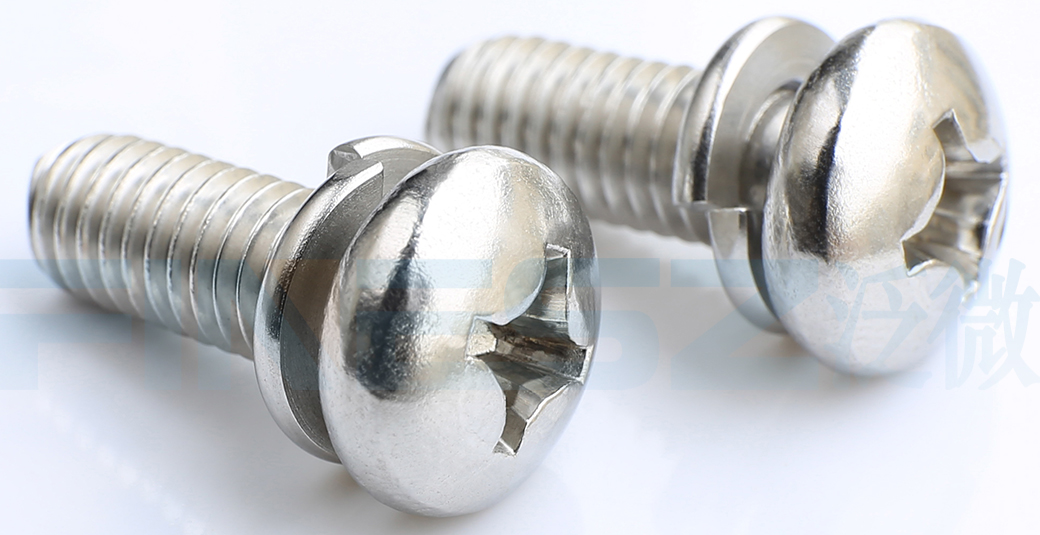

GB9074.3二组合螺钉由十字盘头螺钉(GB818标准) + GB9074.26(组合用弹垫)两部分组成。将弹垫套入螺钉的光杆后再进搓牙,成型后的螺纹外径大于平垫内径,故平、弹垫与螺钉组成为整体而不分离。可以解理为:
GB9074.3构成相对简单,防松效果相对于GB9074.4稍差,但性价比高,且安装快速便捷,在连接件材质上,如果材质较软,如合金,塑料一类,优先选择GB9074.4,如果连接材料硬度较高,适合选择GB9074.3。
在生产活动中,GB9074.3二组合螺钉可以减少生产人员进行选取和安装的时间,因为只需要使用一种螺钉就可以完成多种任务。这无疑大幅增加了生产效率,同时也避免了漏放垫圈的出错概率。在批量生产或自动化装配场景中,组合螺钉是一种高效且可靠的连接解决方案。
国标网址链接:
整体螺钉:GB9074.3
单个螺钉:GB818
十字槽标准:GB944.1
单个弹垫:GB9074.26
如果十字槽为Z型,参考Z型槽样式:Z型十字槽样式;如果螺纹为半牙,参考:GB9074.3半牙样式

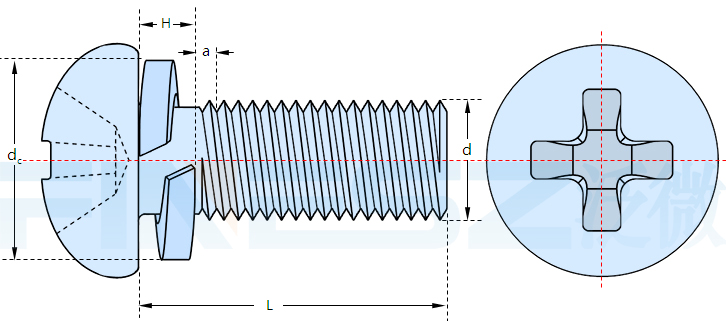

尺寸表(单位:MM)
螺纹尺寸d | M3 | M4 | M5 | M6 | |
a | 最大值 | 1 | 1.4 | 1.6 | 2 |
b | 最小值 | 25 | 38 | 38 | 38 |
H | 公称 | 1.5 | 2 | 2.75 | 3.25 |
dc | 参考GB/T 818 | 5.6 | 8 | 9.5 | 12 |
①,说明:除a(max),da(max),r(min)外,其余按GB 818的规定
项目 | 螺钉 | 垫圈 | |
标准 | GB 818 | GB 9074.26 | GB 9074.24 |
十字槽 | H型GB944.1 | - | - |
表面处理 | ①镀锌钝化 GB 5267.1;GB 5267.2;GB 5267.3;GB 5267.4②氧化 | ||
其他技术要求 | 垫圈应能自由转动而不脱落 | ||
验收及包装 | GB/T 90 |
