标准
ISO7380.3
| 名称
内六角盘头三组合螺钉 |
英文名 Hexagon socket pan head tri-combination screws |
材料
不锈钢 钢 |
表面
本色，电镀... | 特点
美观、利于组装.. |
性能等级
8.8 10.9... |
||

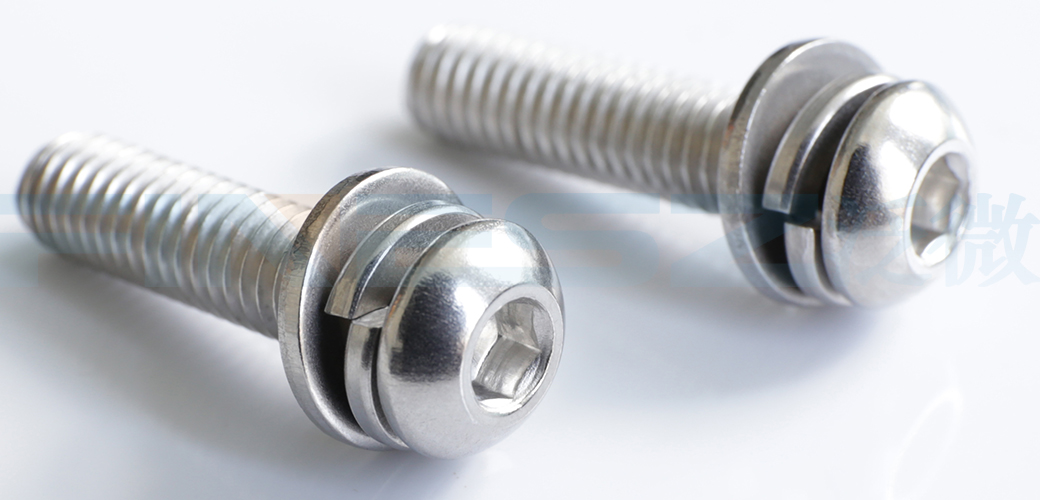

内六角平圆头螺钉，又称内六角盘头螺钉或盘头内六角螺钉，一种常见的机械连接件。盘头内六角螺钉具有结构紧凑、安装方便、高强度（这里主要指合金钢）、耐腐蚀性能强（这里主要是不锈钢）等特点，适用于各种机械设备和结构的固定和连接。
内六角平圆头三组合螺钉，在此基础上增加了平垫和弹垫，安装快捷，且比单独螺丝防松效果更稳定。

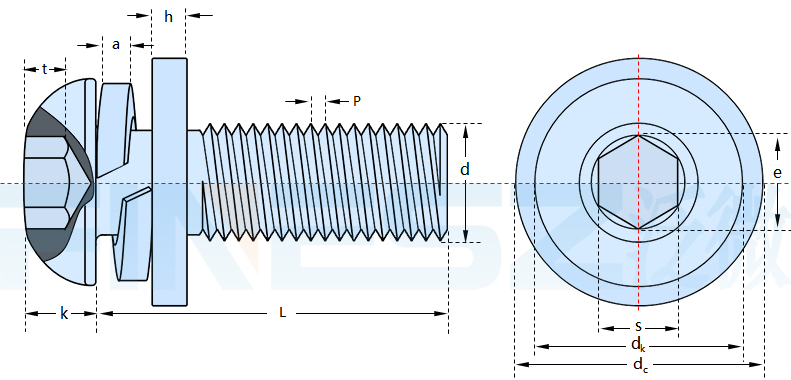

尺寸表（单位：MM)
| 螺纹规格 d | |
| P | 牙距 |
| b | 参考 |
| da | 最大值 |
| dk | 最大值 |
| 最小值 | |
| dL | 参考 |
| ds | 最大值 |
| 最小值 | |
| dw | 最小值 |
| e | 最小值 |
| k | 最大值 |
| 最小值 | |
| rf | 最大值 |
| 最小值 | |
| rs | 最小值 |
| s | nom |
| 最大值 | |
| 最小值 | |
| t | 最小值 |
| w | min |
| M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
| 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| 18 | 20 | 22 | 24 | 28 | 32 | 36 | 44 |
| 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 17,7 |
| 5,7 | 7,6 | 9,5 | 10,5 | 14 | 17,5 | 21 | 28 |
| 5,4 | 7,24 | 9,14 | 10,07 | 13,57 | 17,07 | 20,48 | 27,48 |
| 2,6 | 3,8 | 5 | 6 | 7,7 | 10 | 12 | 16 |
| 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 |
| 2,86 | 3,82 | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | 15,73 |
| 5 | 6,84 | 8,74 | 9,57 | 13,07 | 16,57 | 19,68 | 26,68 |
| 2,303 | 2,873 | 3,443 | 4,583 | 5,723 | 6,863 | 9,149 | 11,429 |
| 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | 8,8 |
| 1,4 | 1,95 | 2,5 | 3 | 4,1 | 5,2 | 6,24 | 8,44 |
| 3,7 | 4,6 | 5,75 | 6,15 | 7,95 | 9,8 | 11,2 | 15,3 |
| 3,3 | 4,2 | 5,25 | 5,65 | 7,45 | 9,2 | 10,5 | 14,5 |
| 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 |
| 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
| 2,08 | 2,58 | 3,08 | 4,095 | 5,14 | 6,14 | 8,175 | 10,175 |
| 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 6,02 | 8,025 | 10,025 |
| 1,04 | 1,3 | 1,56 | 2,08 | 2,6 | 3,12 | 4,16 | 5,2 |
| 0,2 | 0,3 | 0,38 | 0,74 | 1,05 | 1,45 | 1,63 | 2,25 |
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | ISO 8992 | ||
| 螺纹 | 公差 | 12.9/12.9级：5g 6g；其他等级：6g | |
| 标准 | ISO 261、ISO 965-2、ISO 965-3 | ||
| 机械性能 | 性能等级 | 8.8、10.9、12.9/12.9① | A2-70、A3-70、A4-70、A5-70 A2-80、A3-80、A4-80、A5-80 |
| 代号 | 08.8、010.9、012.9/012.9 | A2-070、A3-070、A4-070、A5-070 A2-080、A3-080、A4-080、A5-080 |
|
| 标准 | ISO 898-1② | ISO 3506-1③ | |
| 公差 | 产品等级 | A | |
| 标准 | ISO 4759-1 | ||
| 表面处理 | - | 不经处理； 电镀④要求按 ISO 4042； 非电解锌片涂层技术要求按ISO 10683。 |
不经处理 |
| - | 如需其他技术要求或表面处理，应由供需协议 | ||
| 表面缺陷 | 12.9/12.9级按ISO 6157-3 其他按ISO 6157-1 |
||
| 验收及包装 | ISO 3269 | ||
| 说明 | ① 当考虑12.9/12.9级时，应谨慎从事。紧固件制造者的能力、服役条件和拧紧方法都应仔细考虑。除表面处理外，使用环境也可能造成紧固件的应力腐蚀开裂。 ② 由于头部结构的原因，这类螺钉可能不符合ISO 898-1规定的最小拉力载荷。然而，此类螺钉还应符合ISO 898-1对各个性能等级规定的其他材料和性能要求。另外，当按 ISO 898-1对螺钉实物进行拉力试验时，螺钉应能承受参数表中给出的最小拉力载荷而不断裂。持续进行拉力试验，直至拉断、断裂可能发生在螺纹部分、头部、杆部或头杆结合处。 ③ 由于头部结构的原因，这类螺钉可能不符合 ISO 3506-1 规定的最小拉力载荷。然而，此类螺钉还应符合 ISO 3506-1 对各个性能等级规定的其他材料和性能要求。另外，当按 ISO 3506-1 ，以及参数表中给出的最小拉力载荷对螺钉实物进行拉力试验时，螺钉应能承受，而不断裂。持续进行拉力试验，直至拉断，断裂可能发生在螺纹部分、头部、杆部或头杆结合处。 ④ 对12.9/12.9级的螺钉应避免电镀处理；更多的信息见 ISO 4042。 |
||
