标准
GB5287-2002 |
名称
C级特大垫圈 |
英文名
One-Piece Spring Hook C |
材料
不锈钢 钢 有色金属等
|
表面
本色，钝化，电镀... | 应用领域
机械制造，结构连接 |
GB5287-2002C级特大垫圈，高效分散载荷、适配重型连接，C 级公差适合一般装配，因为接触面大、能分散载荷，常用在桥梁、重型机械等需要稳固连接的场景，需搭配C
级螺栓/螺母使用，比普通垫圈外径更大，更适配重型载荷需求。

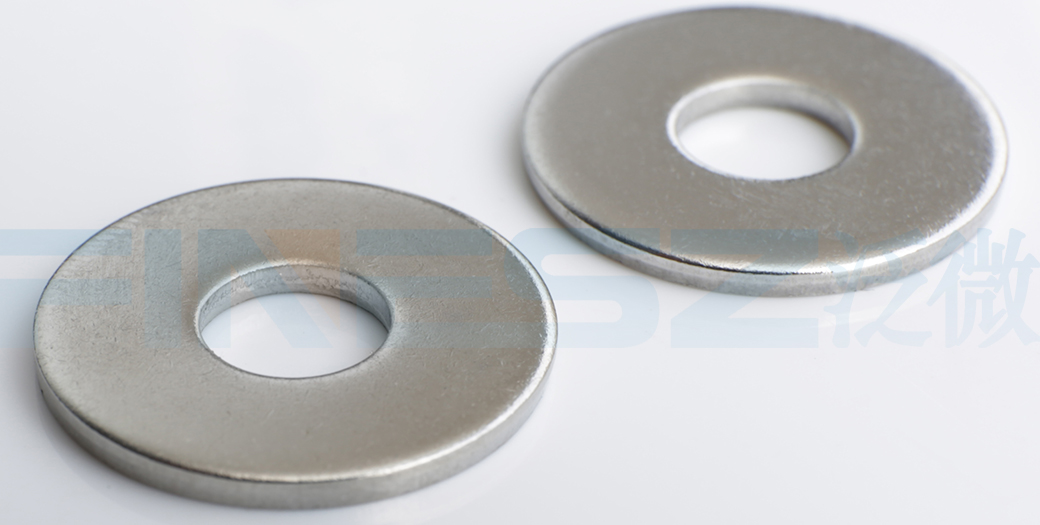

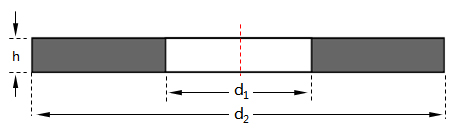

图纸：
尺寸表（单位：MM)
| 规格 | |
| d | 最小值 |
| 最大值 | |
| dc | 最大值 |
| 最小值 | |
| h | 公称 |
| 最大值 | |
| 最小值 | |
| 千件重(钢制)≈kg | |
| M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 |
| 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 20 | 22 | 24 | 26 | 30 | 33 | 36 | 39 |
| 5.8 | 6.96 | 9.36 | 11.43 | 13.93 | 15.93 | 18.2 | 20.84 | 22.84 | 24.84 | 26.84 | 30.84 | 34 | 37 | 40 |
| 18 | 22 | 28 | 34 | 44 | 50 | 56 | 60 | 72 | 80 | 85 | 98 | 105 | 115 | 125 |
| 16.9 | 20.7 | 26.7 | 32.4 | 42.4 | 48.1 | 54.1 | 58.1 | 70.1 | 78.1 | 82.8 | 95.8 | 102.8 | 112.8 | 122.5 |
| 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 8 | 8 |
| 2.3 | 2.3 | 3.6 | 3.6 | 4.6 | 4.6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 9.2 | 9.2 |
| 1.7 | 1.7 | 2.4 | 2.4 | 3.4 | 3.4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 6.8 | 6.8 |
| 3.62 | 5.43 | 13 | 19.14 | 43.25 | 55.73 | 87.23 | 98.64 | 173.9 | 215.4 | 242.2 | 322 | 367.5 | 588.3 | 695.6 |
| 材料 ① | 种类 | 钢 | 不锈钢 | |
| 组别② | - | A2、F1、C1 、A4、C4 | ||
| 标准 | - | GB/T 3098.6 | ||
| 机械性能 | 硬度等级 | 200 HV | 300 HV③ | 200 HV |
| 硬度范围④ | 200 HV～300 HV | 300 HV～370 HV | 200 HV～300 HV | |
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.3 | |||
| 表面处理 | 不经表面处理，即垫圈应是本色的并涂有防锈油或按供需双方协议的涂层； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2； 对淬火并回火的垫圈应采用适当的涂或镀工艺，以避免氢脆。当电镀或磷化处理垫圈时，应 在电镀或涂层后立即进行适当处理，以驱除有害的氢脆； 所有公差适用于涂或镀前尺寸 |
不经表面处理，即垫圈应是本色的 | ||
| 表面缺陷 | 零件不允许有不规则的或有害的缺陷。 垫圈表面不得有突出的毛刺 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
| 说明 | ① 其他金属材料需经供需双方协议。 ② 仅与化学成分有关。 ③ 淬火并回火。 ④ 硬度试验按GB/T 4340.1规定。 试验力： HV2 用于公称厚度 h≤0.6 mm； HV10 用于公称厚度 0.6 mm＜h≤1.2 mm； HV30 用于公称厚度 h＞1.2 mm。 |
|||
