标准
DIN7504K-1995 |
名称
六角带介（华司）自攻自钻螺钉 |
英文名
HWSDST Screw |
材料
不锈钢 |
表面
本色，电镀... | 适用
建筑 电器 机械制造... |
性能等级
A2-70... |
||

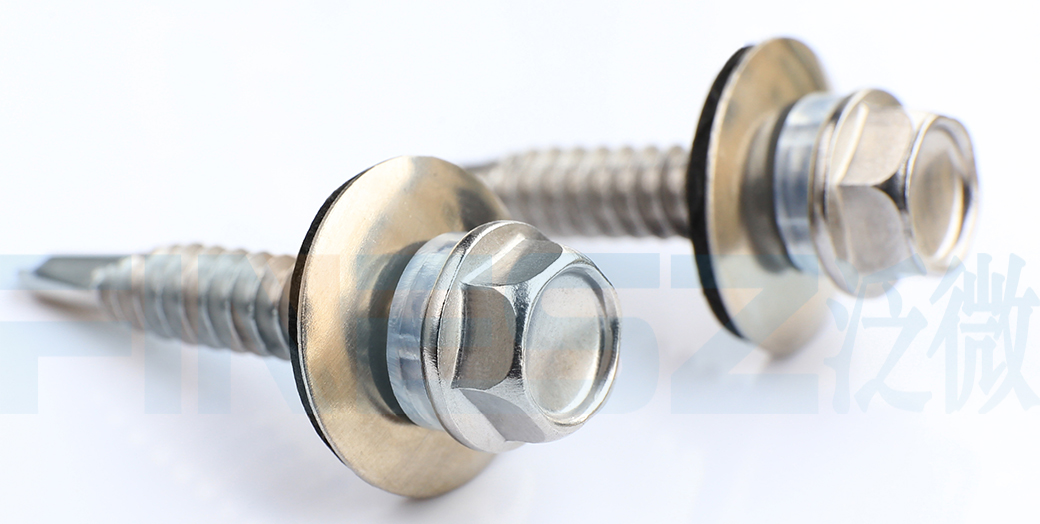

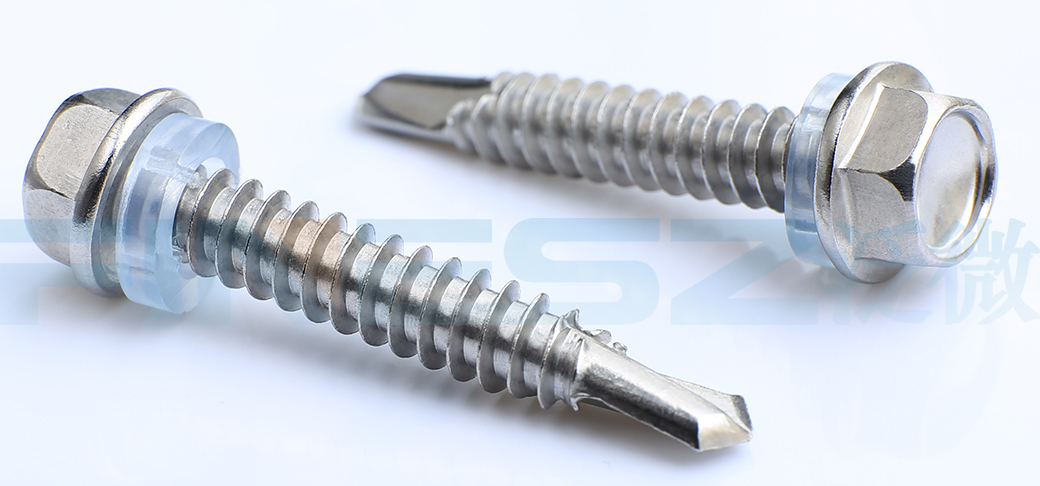

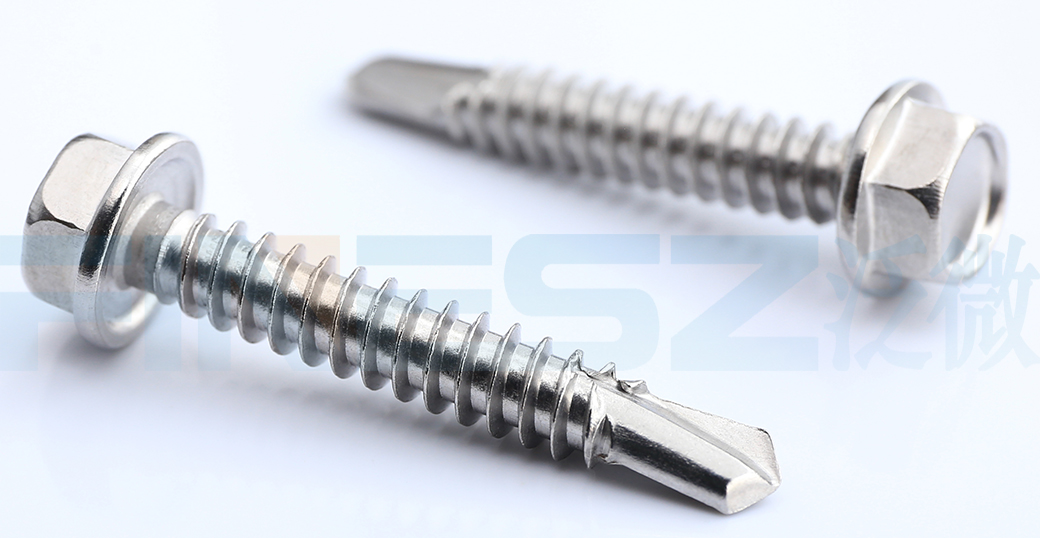

DIN7504K-1995六角带介（华司）自攻自钻螺钉便于拧紧和松开操作，能够提供较大的扭矩传递，确保螺钉在紧固过程中能够达到所需的预紧力，法兰面能起到分散压力，防止螺钉松动和材料凹陷的作用，无需预制螺纹孔即可直接拧入材料，广泛应用于多种领域。
自攻螺钉适用于金属、木材、塑料等多种材料的固定和连接，具有较强的适用性。自装简便，无需额外的安装工具，只需使用螺丝刀或电动螺丝刀即可完成固定。
六角法兰面复合钻尾螺钉（带垫）采用1982标准，六角法兰面自攻自钻螺钉采用1995标准。
十字槽采用标准：GB/T944.1
自攻螺纹用标准：GB5280

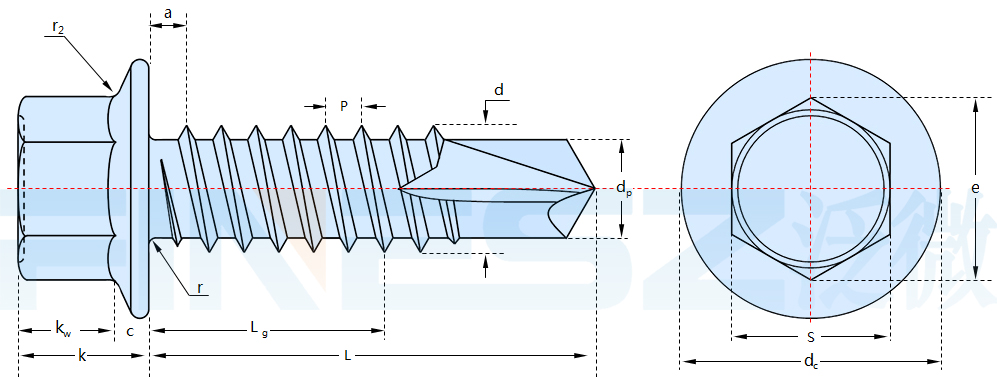

DIN7504K-1995尺寸表（单位：MM)
| 螺纹规格d | ST2.9 | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
| P | 螺距 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| a | 最大值 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| c | 最小值 | 0.4 | 0.6 | 0.6 | 0.8 | 0.9 | 1 | 1 |
| dc | 最大值 | 6.3 | 8.3 | 8.3 | 8.8 | 10.5 | 11 | 13.5 |
| 最小值 | 5.8 | 7.6 | 7.6 | 8.1 | 9.8 | 10 | 12.2 | |
| e | 最小值 | 4.28 | 5.96 | 5.96 | 7.59 | 8.71 | 8.71 | 10.95 |
| k | 最大值 | 2.8 | 3.4 | 3.4 | 4.1 | 4.3 | 5.4 | 5.9 |
| 最小值 | 2.5 | 3 | 3 | 3.6 | 3.8 | 4.8 | 5.3 | |
| kw | 最小值 | 1.3 | 1.5 | 1.5 | 1.8 | 2.2 | 2.7 | 3.1 |
| r | 最大值 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
| s | 最大值 | 4 | 5.5 | 5.5 | 7 | 8 | 8 | 10 |
| 最小值 | 3.82 | 5.32 | 5.32 | 6.78 | 7.78 | 7.78 | 9.78 | |
| dp | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 | |
| 钻削范围（板厚） | 0.7~1.9 | 0.7~2.25 | 0.7~2.4 | 1.75~3 | 1.75~4.4 | 1.75~5.25 | 2~6 | |
DIN7504K-1982尺寸表（单位：MM)
| 螺纹规格d | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
| P | 螺距 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| c | 最小值 | 0.6 | 0.6 | 0.9 | 0.9 | 1 | 1 |
| dc | 最大值 | 8.3 | 8.3 | 8.8 | 10.5 | 11 | 13.2 |
| 最小值 | 7.6 | 7.6 | 8.2 | 9.8 | 10 | 12.2 | |
| e | 最小值 | 5.96 | 5.96 | 7.59 | 8.71 | 8.71 | 10.95 |
| k | 最大值 | 3.45 | 3.45 | 4.25 | 4.45 | 5.45 | 6.45 |
| 最小值 | 3.2 | 3.2 | 4 | 4.15 | 5.15 | 6.15 | |
| s | 最大值 | 5.5 | 5.5 | 7 | 8 | 8 | 10 |
| 最小值 | 5.32 | 5.32 | 6.78 | 7.78 | 7.78 | 9.78 | |
| dp | 最大值 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| r | 最大值 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
| kw | 最小值 | 1.55 | 1.55 | 1.9 | 2 | 2.7 | 3.3 |
| 钻削范围（板厚） | 0.7~2.25 | 0.7~2.4 | 1.75~3 | 1.75~4.4 | 1.75~5.25 | 2~6 | |
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | GB/T 5280 | ||
| 十字槽 | GB/T 944.1 | ||
| 机械性能 | 等级 | - | A2-20H,A4-20H,A5-20H |
| 标准 | GB/T 3098.5 | GB/T 3098.21 | |
| 公差 | 产品等级 | A | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
| - | 如需其他技术要求或表面处理，应由供需协议 | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
