标准
GB902.3-1989 |
名称
储能焊用焊接螺柱 |
英文名
Weld studs for capacitor discharge welding |
材料
不锈钢 |
表面
本色,电镀... | 适用
金属 |
性能等级
A2-50 |

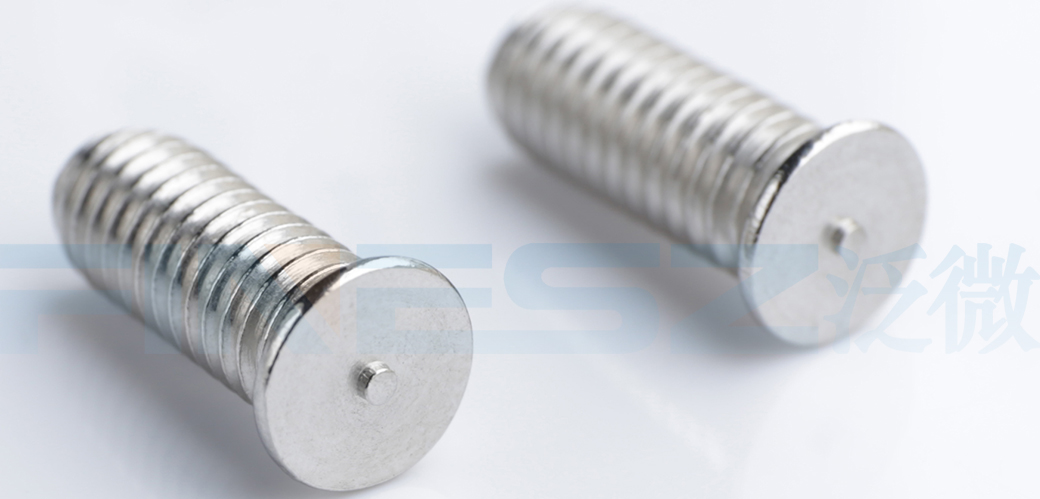

普通螺丝是靠螺纹拧进螺母或者零件上的螺纹孔来固定的,能不能拧紧、牢不牢固,全看螺纹之间的摩擦力。而GB902.3焊接螺柱不一样,它是用储能焊的办法,把螺柱的一头
直接焊在要连接的零件表面,焊完之后就成了一个结实的整体。
这两种螺丝的适用情况也不同,普通螺丝对连接的零件是什么材质、有多厚,要求宽松,只要能拧上就行。但GB902.3焊接螺柱主要是用来连接金属薄板的,而且在那些对连接
强度,密封性要求高的地方应用较多,主要运用于汽车制造、电子设备生产里的薄板连接。
普通螺丝安装得一个个安装,批量安装的时候效率不高。但焊接螺柱用专门的储能焊设备焊,速度快,适合大规模生产,安装效率大大提高。

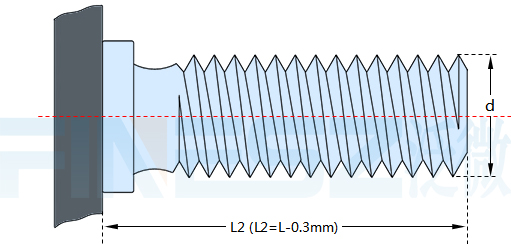

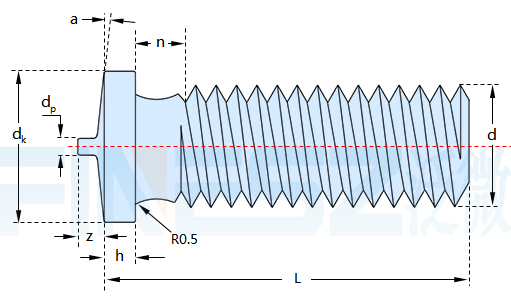

公称直径d | M3 | M4 | M5 | M6 | M8 | |
P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 |
dk | ±0.2 | 4.5 | 5.5 | 6.5 | 7.5 | 9 |
dp | ±0.08 | 0.6 | 0.65 | 0.75 | 0.75 | 0.75 |
z | ±0.05 | 0.55 | 0.55 | 0.8 | 0.8 | 0.85 |
h | 0.7~1.4 | 0.7~1.4 | 0.8~1.4 | 0.8~1.4 | 0.8~1.4 | |
n | 最大值 | 1.5 | 1.5 | 2 | 2 | 3 |
a | ±1° | 3° | 3° | 3° | 3° | 3° |
材料 | 普碳钢 | |
螺纹 | 公差 | 6g |
标准 | GB196、GB 197 | |
机械性能 | 等级 | 4.8 |
标准 | GB3098.1 | |
表面处理 | 不经处理或镀铜或镀锌钝化(GB5267.1) | |
验收及包装 | GB/T 90.1、GB/T 90.2 |
