标准
GB2670.1-2017 |
名称
内六角花形盘头自攻螺钉 |
英文名
Hexalobular socket pan head tapping screw |
材料
不锈钢 钢 |
表面
本色，电镀... | 适用
塑胶 软金属 木 |
性能等级
4.8 5.8 8.8 |
||

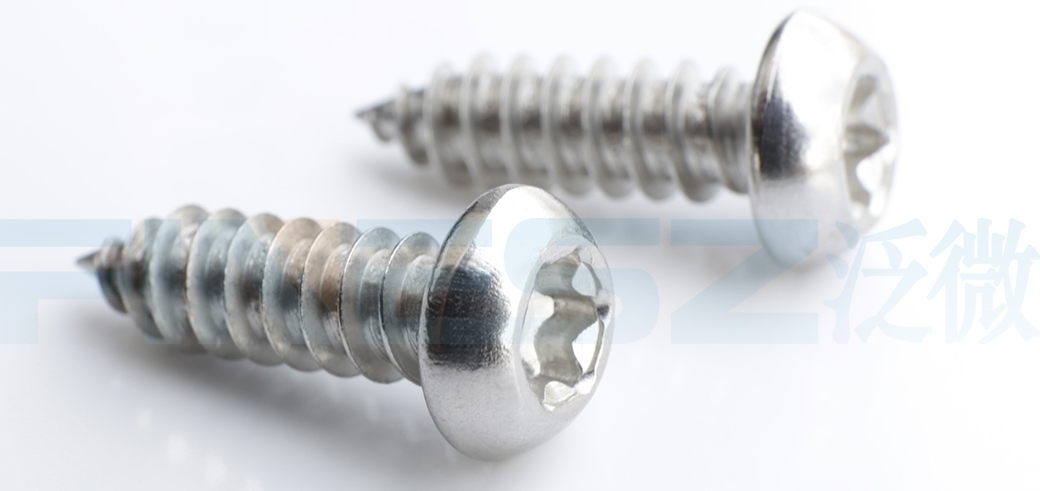

GB2670.1内六角花形盘头自攻螺钉，盘状头部可以分散压力防损伤；头部内六角花形槽与扳手贴合更紧，传递扭矩稳、不易打滑；弧形三角螺纹牙尖、螺距大，便于攻丝。
尾部尖端易穿透材料。内六角花形盘头自攻螺钉，凭借自攻功能直接在材料上形成内螺纹，安装便捷性更高，且在一些不便于使用螺母的场合，如空间狭小处或单面安装场景。
自攻螺纹用标准：GB5280
梅花型内六角采用标准：ISO10664
若型号为F型，参考F（平尾）样式:GB2670.1 F 形样式
若型号为F型，参考R（圆尾）样式:GB2670.1 R 形样式

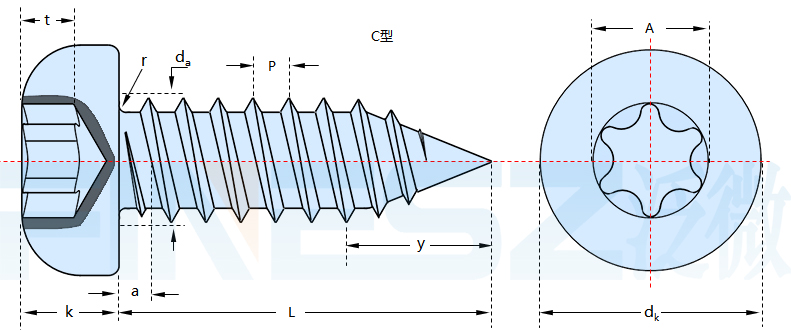

尺寸表（单位：MM)
| 螺纹规格 | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ||
| P | 螺距 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | |
| a | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | ||
| da | 最大值 | 3.5 | 4.1 | 4.9 | 5.6 | 6.3 | 7.3 | |
| dk | 最大值=公称 | 5.6 | 7 | 8 | 9.5 | 11 | 12 | |
| 最小值 | 5.3 | 6.64 | 7.64 | 9.14 | 10.57 | 11.57 | ||
| k | 最大值=公称 | 2.4 | 2.6 | 3.1 | 3.7 | 4 | 4.6 | |
| 最小值 | 2.15 | 2.35 | 2.8 | 3.4 | 3.7 | 4.3 | ||
| r | 最小值 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | |
| R | ≈ | 5 | 6 | 6.5 | 8 | 9 | 10 | |
| y | 参考值 | C型 | 2.6 | 3.2 | 3.7 | 4.3 | 5 | 6 |
| F型 | 2.1 | 2.5 | 2.8 | 3.2 | 3.6 | 3.6 | ||
| R型 | / | 2.7 | 3.2 | 3.6 | 4.3 | 5 | ||
| 槽号 | 10 | 15 | 20 | 25 | 25 | 30 | ||
| A | 参考值 | 2.8 | 3.35 | 3.95 | 4.5 | 4.5 | 5.6 | |
| t | 最大值 | 1.27 | 1.4 | 1.8 | 2.03 | 2.03 | 2.42 | |
| 最小值 | 1.01 | 1.14 | 1.42 | 1.65 | 1.65 | 2.02 | ||
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | GB/T 5280 | ||
| 十字槽 | GB/T 944.1 | ||
| 机械性能 | 等级 | - | A2-20H,A4-20H,A5-20H |
| 标准 | GB/T 3098.5 | GB/T 3098.21 | |
| 公差 | 产品等级 | A | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
| - | 如需其他技术要求或表面处理，应由供需协议 | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
