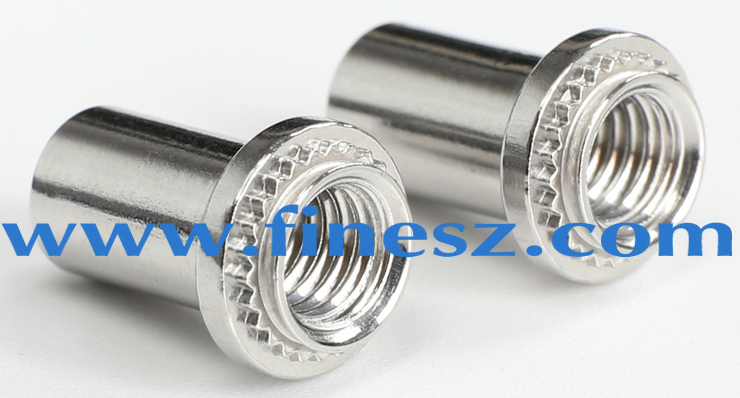

密封防水螺柱B BS 系列

B、BS、BS316、BS4系列密封螺柱提供永久性安装于金属薄板的盲孔内螺纹。B系列螺柱保护机箱内空间不受外界异物的误入，以及保护机箱内部件不受安装螺钉的侵入影响，故称为密封螺柱或防水螺柱。这种密封与防水指的是一般意义隔离与防水，如需工业级别防水防尘等级，可另通过涂覆防水胶实现。

名称 密封螺柱，防水螺柱	英文名 Blind Self-Clinching Fasteners	材质 10B21 304(303) 316 410
型号 B BS BS316 BS4 车削，机加工	工艺 冷墩（首选），车削	表面电镀 本色、镀锌等
		应用领域 冲压件、机箱等

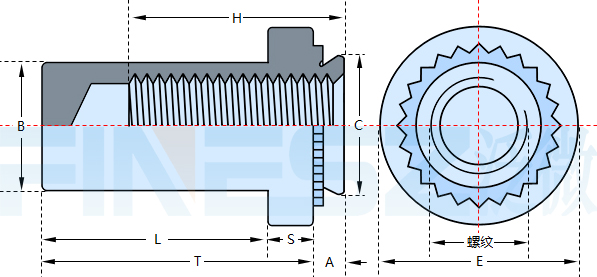

公制规格的密封螺母柱规格尺寸表：MM

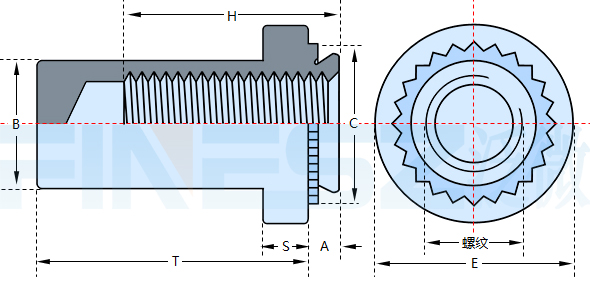

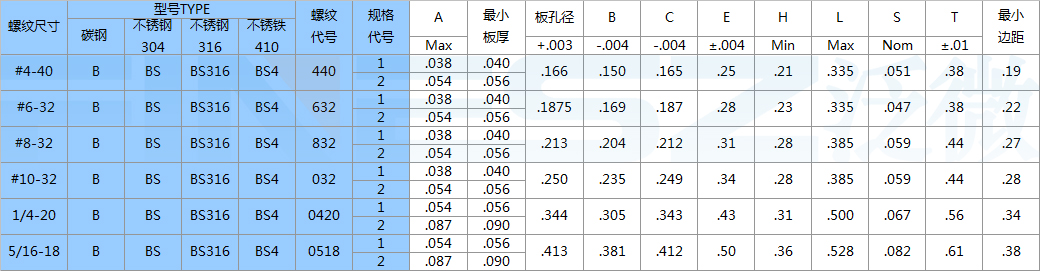

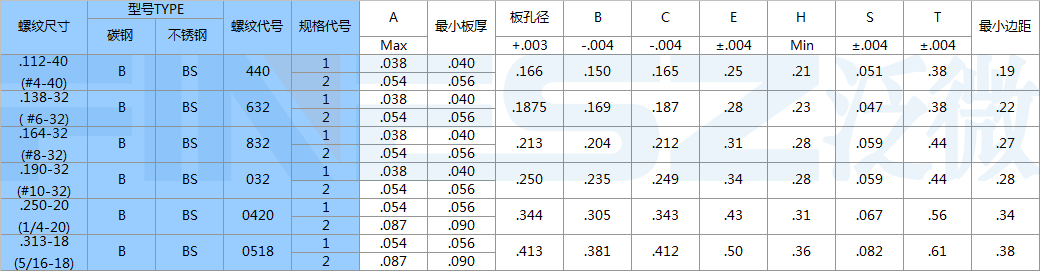

美制规格的B碳钢密封螺本及BS不锈钢密封螺母柱规格尺寸表：单位（英寸）
花齿部分细节参数(本参数仅作为生产用参考标准，不作为用户验收标准)：

公制，单位MM:

螺纹*螺距	型号 TYPE	螺纹 代号	规格 代号	齿厚M ±0.05	齿径Z ±0.1	平位J ±0.05	槽底径Y ±0.05	夹度a ①	槽宽K NOM	齿距 DIN82②
M3*0.5	B\BS	M3	1	0.45	5.2	0.1	3.85	20°	0.42	RAA08
			2	0.5	5.2	0.3	3.85	15°	0.58
M4*0.7	B\BS	M4	1	0.45	6.4	0.1	5.00	21°	0.42	RAA08
			2	0.5	6.4	0.2	5.00	14°	0.68
M5*0.8	B\BS	M5	1	0.45	7.5	0.1	6.00	21°	0.42	RAA09
			2	0.5	7.5	0.2	6.00	14°	0.68
M6*1	B\BS	M6	1	0.5	9.7	0.2	8.00	26°	0.68	RAA10
			2	0.8	9.7	0.35	8.00	17°	1.11
M8*1.25	B\BS	M8	1	0.5	11.5	0.2	9.75	26°	0.68	RAA10
			2	0.8	11.5	0.35	9.75	17°	1.11

①夹角a为理论值，实际生产中以保证槽底径Y尺寸为准。下同
②RAA08指的是直齿，90度，齿距0.8mm,具体齿距标准及细节请参考：DIN82压花标准
③压花饱满，沿端面压齐。（防止压花轮移位产生的压花不足，重点）
④花齿根部为空心花(仅争对车削版本）：

美制，单位inch:

螺纹 尺寸	型号 TYPE	螺纹 代号	规格 代号	齿厚M ±.002	齿径Z ±.004	平位J ±.002	槽底径Y ±.002	夹度a ①	槽宽K NOM	齿距 DIN82②
.112-40 (#4-40)	B\BS	440	1	0.0177	0.205	0.004	0.152	20°	0.017	RAA08
			2	0.0197	0.205	0.012	0.152	15°	0.023
.138-32 (#6-32)	B\BS	632	1	0.0177	0.226	0.004	0.172	21°	0.017	RAA08
			2	0.0197	0.226	0.008	0.172	14°	0.027
.164-32 (#8-32)	B\BS	832	1	0.0177	0.252	0.004	0.197	21°	0.017	RAA08
			2	0.0197	0.252	0.008	0.197	14°	0.027
.190-32 (#10-32)	B\BS	032	1	0.0177	0.295	0.004	0.232	24°	0.017	RAA09
			2	0.0197	0.295	0.008	0.232	15°	0.027
.250-20 (1/4-20)	B\BS	0420	1	0.0197	0.382	0.008	0.315	26°	0.027	RAA10
			2	0.031	0.382	0.014	0.315	17°	0.044
.313-18 (5/16-18)	B\BS	0518	1	0.0197	0.453	0.008	0.384	26°	0.027	RAA10
			2	0.031	0.453	0.014	0.384	17°	0.044

产品类型	使用的材质	热处理硬度	表面处理	安装板硬度(HRB)
B	10B21	调质HRC30-38①	默认蓝白锌	不大于80③
BS	SUS304	无热处理 ②	钝化	不大于70④
BS316	SUS316	无热处理 ②	钝化	不大于70④
BS4	SUS410	真空淬火 HRC38~48	钝化	不大于90

①镶嵌后测试盲孔端面。
②300系列不锈钢BS螺柱不作热处理，不对硬度进行考核。由于冷作硬化的结果，在实际测试中，其表面维氏硬度约为HV400左右（测试点盲孔端面）。
③由于SPCC-4(1/2硬质状态，硬度HRB74-89)及以上冷轧板硬度已超过HRB80,故B型螺母已不适用。仅1/4硬质状态以下冷板（1/4 1/8）适用于B型螺母。
④由于304不锈钢板以及大部分的冷轧板硬度都超过HRB70，故BS、BS316并不适用。只有SPCC-1(1/8硬质状态,硬度HRB50-71）及以下硬度的冷轧板可使用BS、BS316不锈钢防水螺母，且在量产前务必进行可靠性测试。
上表中四种材料的具体成份表： 点击下视频播放：
1，密封螺柱的安装方法如同上图，视频较清楚的展现了它的安装方法。

2，密封螺柱的安装方法结合了压铆螺母安装与压铆螺柱安装两者的特点，而且安装更简单。（什么叫两者的特点？请看这两个链接：1压铆螺母的安装方法；2压铆螺柱的安装方法）

3，对板材的要求及匹配：
B型螺母压铆于冷轧板，板硬度不超过HRB80（注意并不是所有冷轧板）;
BS螺母用于铝板铜板及硬度低HRB70的冷轧板（注意BS并不能用于不锈钢板）

4，上图中的压机冲头不是指冲床的冲头，而是指压铆机的冲头,由此引申的问题
——压铆机是什么？ 请参考压铆螺母用什么设备压？

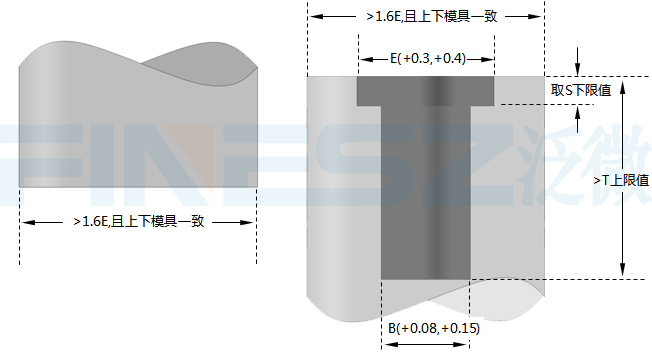

5，上图中的工装需要用户自己制作，它的设计比较简单，如下图所示。（PS:在现实中我发现几乎所有用户都取消了E尺寸的台阶孔。这倒也无所厚非，但是需要注意的是，取消台阶孔E后，板成品在压铆口区域会微微凸起，凸出方向为板的平面端，尤其从侧方向观察的时候。当然，这只是一个小小的外观瑕疵。）
公制B、BS型密封螺柱安装于铝板及准轧板的安装力、推出力、扭出力等数据：

规格与测试板厚			安装板材质-5052-H34铝板			安装板材质-冷轧钢板
螺纹编码	柄长编玛	板厚(mm)	安装力(KN)	最小推出力(N)	最小扭出力(N.m)	安装力(KN)	最小推出力(N)	最小扭出力(N.m)
M3	1	1	7.1	440	1.4	11.1	560	1.5
	2	1.4	9	750	1.47	14	1010	2.13
M4	1	1	8.9	490	2.8	15.6	600	3.4
	2	1.4	12.5	970	4	20	1250	5.1
M5	1	1	9.3	490	3.8	17.8	620	4
	2	1.4	14	1190	5.7	25	1410	6.8
M6	1	1.4	17.8	1400	11.3	25.7	1780	11.9
	2	2.3

美制防水螺柱的安装测试性能表:

规格与测试板厚			安装板材质-5052-H34铝板			安装板材质-冷轧钢板
螺纹编码	柄长编码	板厚(in.)	安装力(lbs.)	最小推出力(lbs.)	最小扭出力(in.lbs.)	安装力(lbs.)	最小推出力(lbs.)	最小扭出力(in.lbs.)
440	1	.040	1600	100	12	2500	125	13
	2	0.056	2000	170	13	3500	230	18
632	1	.040	1800	105	17	3000	130	18
	2	0.056	2800	190	22	4000	260	28
832	1	.040	2000	110	25	3500	135	30
	2	0.056	3000	220	35	5000	285	45
032	1	.040	2100	110	34	4000	140	35
	2	0.056	3500	270	50	5000	320	60
420	1	0.056	4000	315	100	6000	400	105
	2	0.09

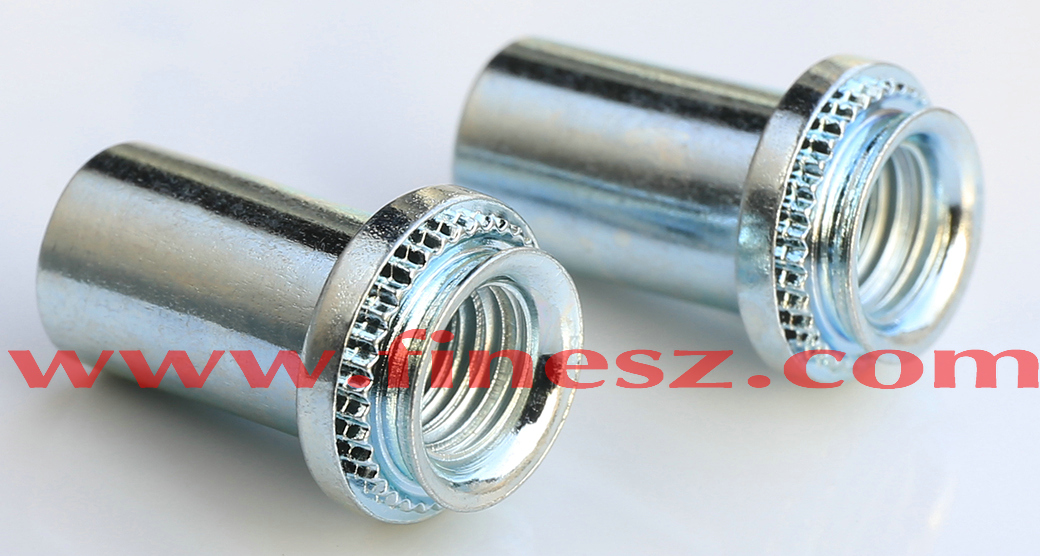

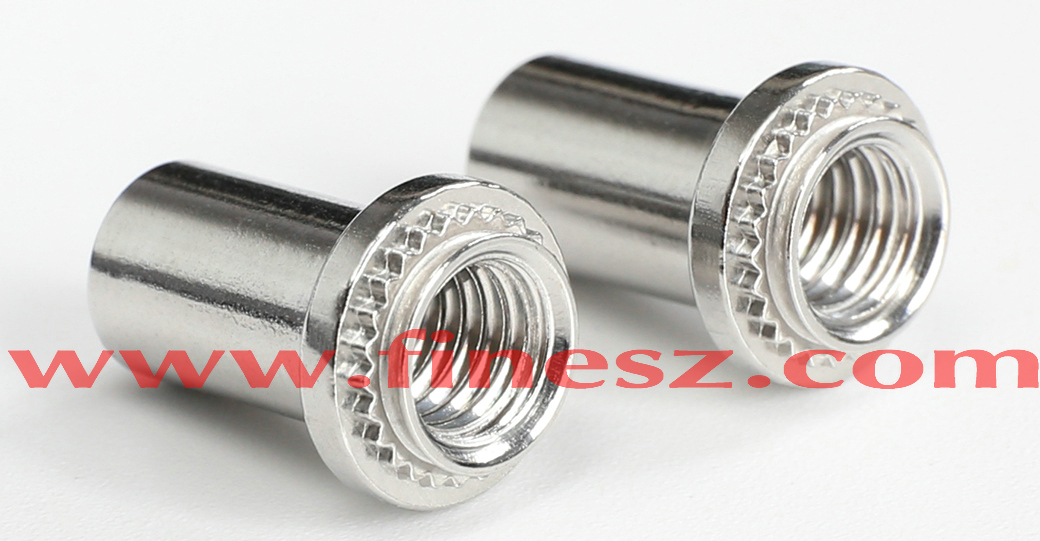

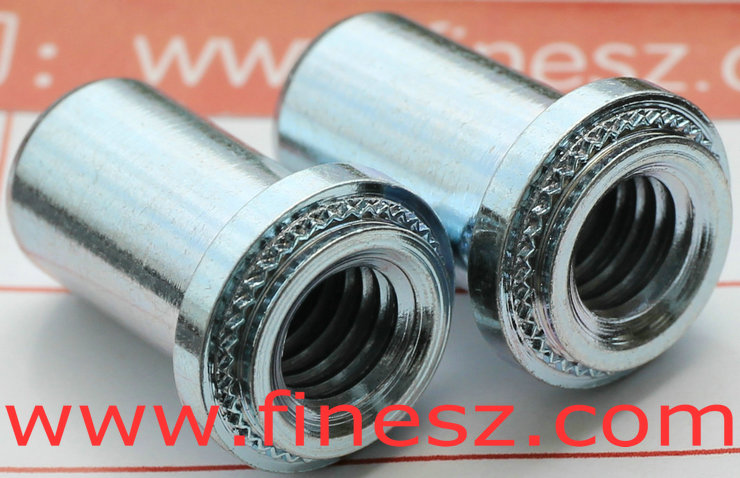

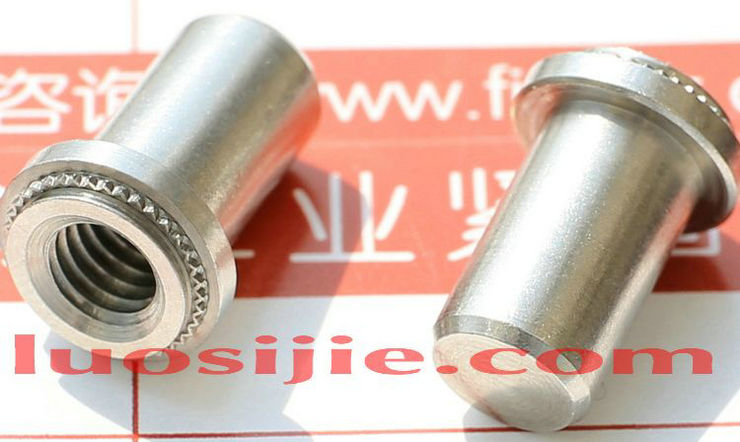

以上参数仅供参考，用户实际安装过程跟据板材、硬度、安装设备与工艺不同，需验证后跟据实际现场情况进行调整。 碳钢B型示例（M8-2) 不锈钢BS示例（M5-2）：

非标订制,缩短的防水螺柱：

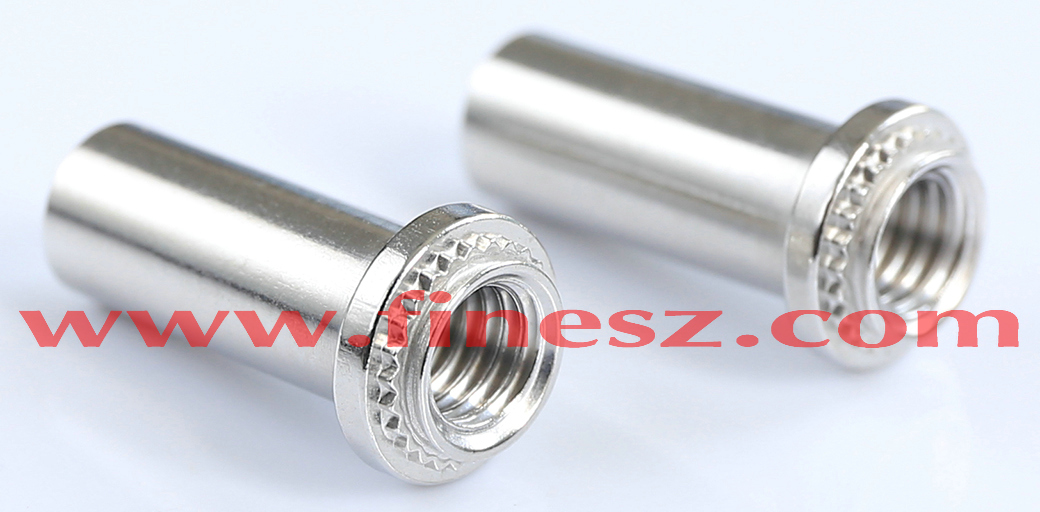

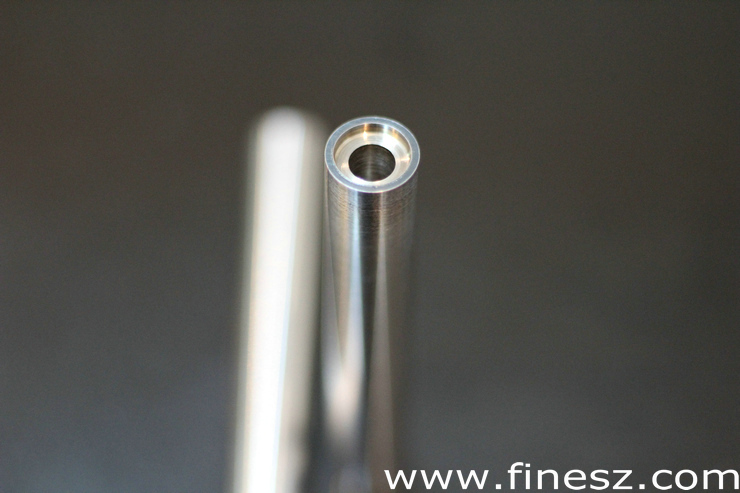

非标订制,加长的防水螺柱：
