⚙️ 压铆机 · 专用设备
用于将压铆螺母、螺钉、螺柱等紧固件压入薄板的冷挤压成型设备
📌 什么是压铆机？

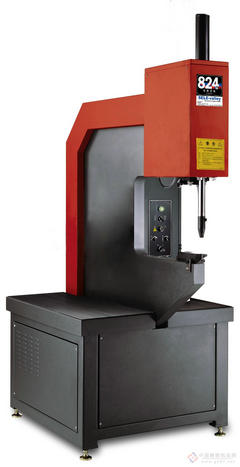

压铆机是一种冷挤压成型的专用设备，核心任务是利用静压力，将各种压铆紧固件（如螺母、螺钉、螺柱）垂直压入钣金件的预制孔内，使其永久、牢固地连接。
⚡ 核心工作原理 — “物理冷嵌”
- 定位：工件置于下模，紧固件放入预制孔。
- 施压：上模向下施加巨大、均匀的静压力（非冲击力）。
- 塑性流动：紧固件防滑齿纹挤压孔壁，板材金属发生塑性变形，嵌入紧固件的环形槽或齿纹中。
- 锁紧：压力释放后，变形板材将紧固件紧紧“抱死”，形成抗扭、抗拉的永久连接。整个过程不产生热量，因此不伤板材表面涂层（如镀锌、喷漆）。
🛠️ 压铆机的主要构成
| 组成部分 | 功能说明 |
|---|
| 机架（机身） | 设备的骨架，提供压铆所需的刚性和支撑力。多为C型开口结构，便于工件放入。 |
| 动力系统 | 核心动力源。常见类型：气动式（轻便，力小）、液压式（力大稳定）、气液增压式（结合两者优点，主流）、伺服电机驱动式（节能、精度高、趋势）。 |
| 控制系统 | 控制压铆力、行程、速度等参数。现代设备多为PLC或数控系统，可实时监控和调整。 |
| 模具系统 | 包含上模和下模。上模直接压紧固件头部，下模承托工件并定位。模具需根据紧固件规格和板材厚度专门设计。 |
| 安全装置 | 如防压手保护机构（红外感应或机械式），在操作区域检测到异物时紧急停止，保障操作者安全。 |
📋 核心选型参数
| 参数 | 说明 | 选择建议 |
|---|
| 压铆力（吨位） | 设备能提供的最大压力，是最关键的指标。 | 常规需求在 1~10吨。压M6以下螺母，3-5吨足够；M8-M10需8-10吨。留有余量。 |
| 喉深（开口深度） | 压铆中心点到机架内侧立柱的距离，决定加工工件的最大纵深。 | 常见规格 400mm、600mm、800mm 等，根据最大工件尺寸选。 |
| 行程 | 上模上下移动的最大距离。 | 影响工件高度和模具适应性，常规100-200mm。 |
| 工作台面尺寸 | 摆放工件的工作台大小。 | 需能稳固支撑工件。 |
| 动力类型 | 气动、液压、气液增压、伺服。 | 推荐气液增压式（性价比高）或 伺服式（精度高、节能、噪音低、未来趋势）。 |
| 智能功能 | 自动送钉、压力/位移监控、模具库等。 | 自动送钉大幅提升效率；压力监控可实时判断压装质量，实现“在线检测”。 |
✅ 主要优势
📐 高质
- 连接强度高（抗推力和抗扭力大）
- 表面平整美观，无焊渣、无热变形
⚠️ 常见问题与工艺要点
🔹 紧固件压不牢或松动
- 通常因压铆力不足、板材过厚或预制孔过大导致。需严格按紧固件厂商“安装规范”操作。
🔸 板材变形或压痕过深
- 可能因压铆力过大、模具不匹配或下模支撑面不平。应调整压力并选用专用模具。
🔹 紧固件压歪
- 因工件定位不准或上下模不同心。需检查定位夹具和模具安装。
🤖 行业发展趋势
- 伺服化：伺服压铆机正逐步取代传统液压机，节能50%-70%，精度更高（±1%以内），噪音更低。
- 智能化：设备可联网，实时上传每颗紧固件的压铆数据（压力-位移曲线），实现全流程质量可追溯。
- 自动化集成：与机器人、自动送料系统结合，组成全自动压铆工作站，一人可看管多台。
