标准
DIN968-2008 |
名称
十字槽沉头自攻钉 |
英文名
German Industrial Standard 968 |
材料
不锈钢 钢 |
表面
本色，电镀... | 适用
塑胶、金属 |
性能等级
8.8 A2-70.... |
||

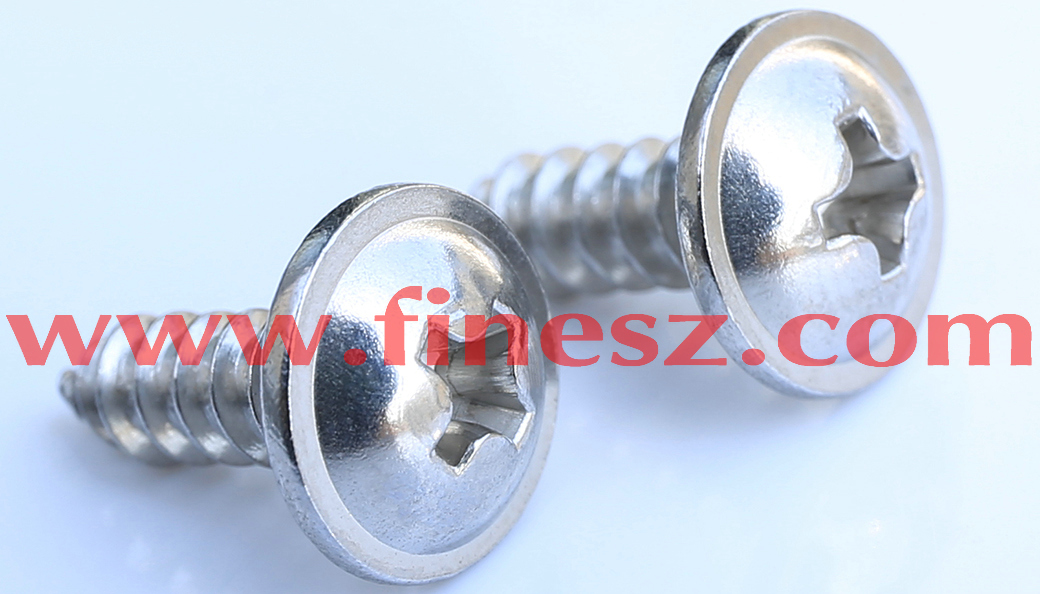

自攻螺钉具有自攻性能，可以直接在无预先钻孔的情况下将螺钉螺入材料中并提供了良好的抗拉力和抗剪力，节省了安装的时间和工序。
自攻螺钉适用于金属、塑料等多种材料的固定和连接，具有较强的适用性。自装简便，无需额外的安装工具，只需使用螺丝刀或电动螺丝刀即可完成固定。
DIN968是盘头带轴环（也可称为带凸缘）的设计，这种头型提供了较大的支撑面，能更好地分散压力，适用于一些需要较大预紧力的场合。
十字槽采用标准：GB/T944.1
自攻螺纹用标准：GB5280

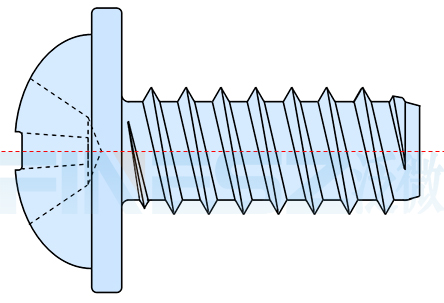

如果型号为F型，参考F（平尾）样式:DIN968 F 形样式

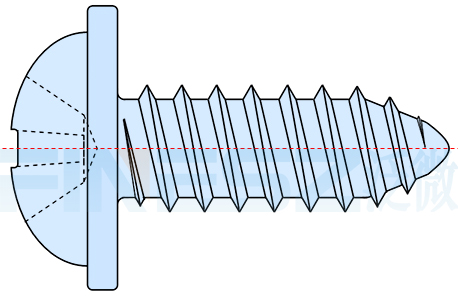

如果型号为R型，参考 R 样式:DIN968 R 形样式

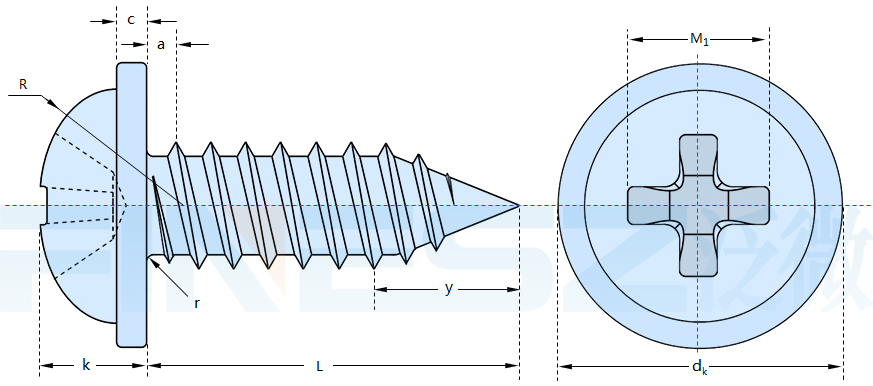

尺寸表（单位：MM)
| 螺纹尺寸d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | (ST5.5) | ST6.3 | |||
| P | 螺距 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | ||
| a | 最大值 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | ||
| dk | 最大值=公称 | 7.5 | 9 | 10 | 11.5 | 13 | 14.5 | ||
| 最小值 | 6.92 | 8.42 | 9.42 | 10.8 | 12.3 | 13.8 | |||
| k | 最大值=公称 | 2.35 | 2.6 | 3.05 | 3.55 | 3.8 | 4.55 | ||
| 最小值 | 2.1 | 2.35 | 2.75 | 3.25 | 3.5 | 4.25 | |||
| c | 最大值 | 0.8 | 0.9 | 1.1 | 1.35 | 1.6 | 1.8 | ||
| 最小值 | 0.6 | 0.7 | 0.9 | 1.05 | 1.2 | 1.4 | |||
| r | 最小值 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | ||
| R | ≈ | 3.8 | 4.6 | 5.8 | 6.6 | 7.8 | 8.2 | ||
| 槽号 | 1 | 2 | 2 | 2 | 3 | 3 | |||
| M1 | H型 | 参考值 | 3 | 4.2 | 4.6 | 5 | 6.5 | 7.1 | |
| 深度 | H型 | 最小值 | 1.35 | 1.4 | 1.8 | 2.26 | 2.49 | 3 | |
| 最大值 | 1.8 | 2.03 | 2.46 | 2.87 | 3.15 | 3.66 | |||
| M2 | Z型 | 参考值 | 2.9 | 3.9 | 4.3 | 4.7 | 6.2 | 6.7 | |
| 深度 | Z型 | 最小值 | 1.58 | 1.47 | 1.88 | 2.28 | 2.51 | 3.02 | |
| 最大值 | 1.83 | 1.93 | 2.34 | 2.74 | 2.97 | 3.48 | |||
| y | 参考值 | C型 | 2.6 | 3.2 | 3.7 | 4.3 | 5 | 6 | |
| F型 | 2.1 | 2.5 | 2.8 | 3.2 | 3.6 | 3.6 | |||
| R型 | / | 2.7 | 3.2 | 3.6 | 4.3 | 5 | |||
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | GB/T 5280 | ||
| 十字槽 | GB/T 944.1 | ||
| 机械性能 | 等级 | - | A2-20H,A4-20H,A5-20H |
| 标准 | GB/T 3098.5 | GB/T 3098.21 | |
| 公差 | 产品等级 | A | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
| - | 如需其他技术要求或表面处理，应由供需协议 | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
