GB822-2016 |
名称
十字槽圆柱头螺钉 |
英文名
Cheese head screws with cross recess |
相近标准
GB818，GB820 |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-70 4.8 5.8 |
适用场景
通用，广泛 |
|
如同其它通性用如GB818、GB820等螺钉一样，GB822圆柱头十字螺钉也是常用类型之一，特点主要体现为外观为圆柱形。
GB822螺钉的国标原文档下载：GB/T 822-2016.pdf
十字槽采用标准：GB944.1-85.pdf

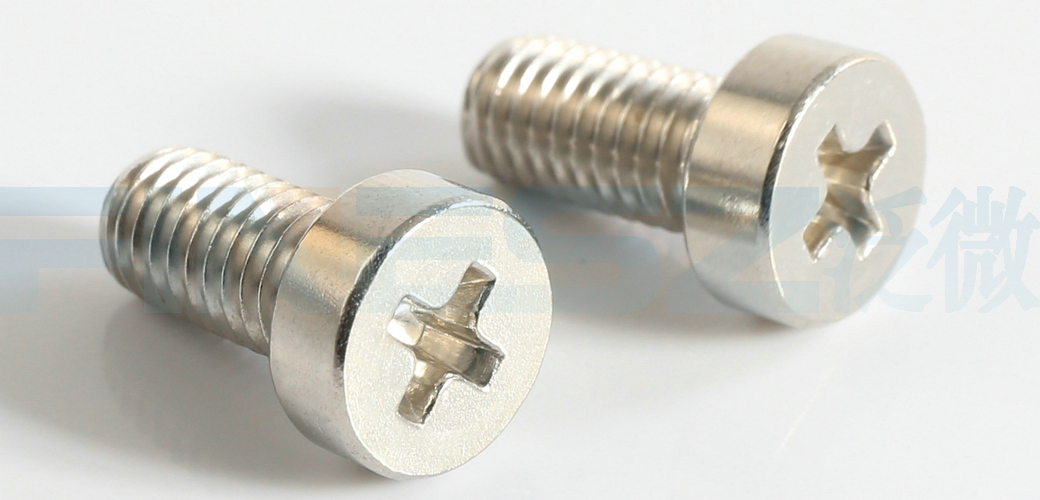

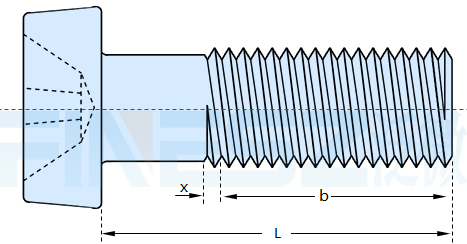

如果螺纹为半牙，参考:GB822半牙样式
；如十字槽型为Z型，参考GB823十字槽Z型样式

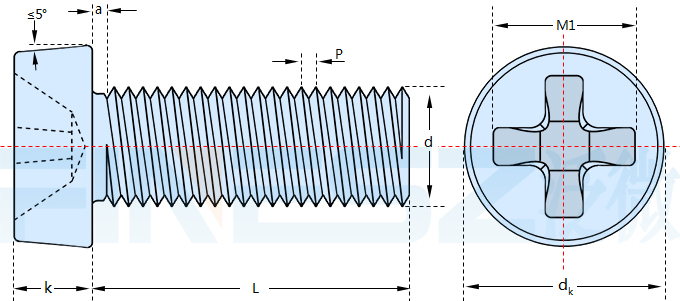

尺寸表（单位：MM)
| 螺纹规格 d | ||
| P | 螺距 | |
| a | 最大值 | |
| dk | 最大值 | |
| 最小值 | ||
| k | 最大值 | |
| 最小值 | ||
| x | 最大值 | |
| 槽号 | 最大值 | |
| M1 | 参考 | |
| M2 | 参考 | |
| 深度 | H型 | 最小值 |
| 最大值 | ||
| Z型 | 最小值 | |
| 最大值 | ||
| M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 |
| 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 |
| 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 |
| 4.5 | 5.5 | 6 | 7 | 8.5 | 10 | 13 |
| 4.32 | 5.32 | 5.82 | 6.78 | 8.28 | 9.78 | 12.7 |
| 1.8 | 2 | 2.4 | 2.6 | 3.3 | 3.9 | 5 |
| 1.66 | 1.86 | 2.26 | 2.46 | 3.12 | 3.6 | 4.7 |
| 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 |
| 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| 2.7 | 3.5 | 3.8 | 4.1 | 4.8 | 6.2 | 7.7 |
| 2.4 | 3.5 | 3.7 | 4 | 4.6 | 6.1 | 7.5 |
| 1.2 | 0.86 | 1.15 | 1.45 | 2.14 | 2.25 | 3.73 |
| 1.62 | 1.43 | 1.73 | 2.03 | 2.73 | 2.86 | 4.36 |
| 1.1 | 1.22 | 1.34 | 1.6 | 2.26 | 2.46 | 3.88 |
| 1.35 | 1.47 | 1.8 | 2.06 | 2.72 | 2.92 | 4.34 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d＜3mm：按协议； | A2-70 | d＜3mm：按协议； |
| d≥3mm：4.8级、5.8级 | d≥3mm：CU2、CU3、AL4 | |||
| 标准 | d＜3mm：按协议； | GB/T 3098.6 | d＜3mm：按协议； | |
| d≥3mm：GB/T 3098.1 | d≥3mm：GB/T 3098.10 | |||
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 十字槽 | GB/T 944.1 | |||
| 产品缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | 不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按GB/T 5267.1 |
|
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
