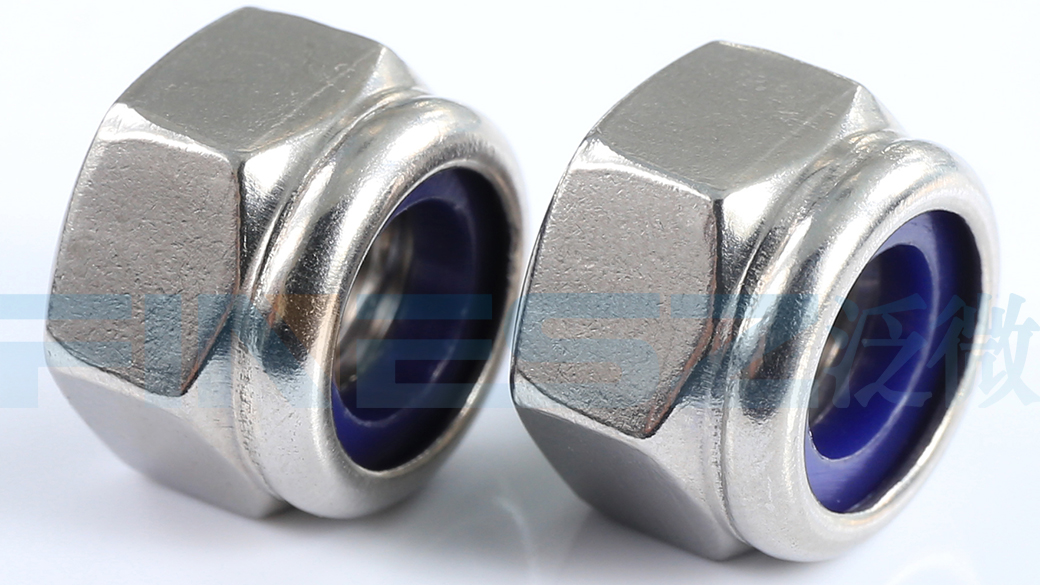

标准
DIN982-1987.pdf |
名称
非金属嵌件锁紧厚螺母 |
英文名
torque nuts with nonmetallic insert |
近似标准
GB/T6172.2.pdf, DIN985.pdf
|
材质
不锈钢，碳钢 + 尼龙 |
表面
本色，钝化，电镀... |
应用领域
防松 |
||
相较于DIN985锁紧螺母，DIN982比DIN985螺母更高，因此提供了更长的螺纹接触面，这意味着它具有更好的锁紧能力和更高的承载能力。由于DIN982螺母的高型设计，它更适用于那些需要较高承载能力和更强锁紧效果的应用场景。DIN982螺母因为体积较大，所以在制造成本上可能稍高一些，并且在安装时需要更多的空间。
德标原文档：DIN982-1987.PDF

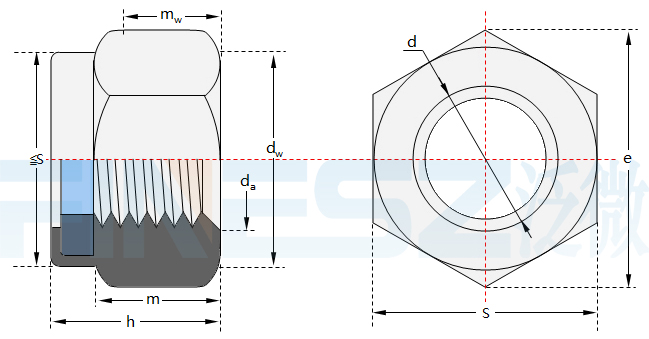

图纸：
尺寸表（单位：MM)
| 螺纹尺寸 d | ||
| P | 螺距 | 粗牙 |
| 细牙1 | ||
| 细牙2 | ||
| da | 最小值 | |
| 最大值 | ||
| dw | 最小值 | |
| e | 最小值 | |
| h | 最大值=公称 | |
| 最小值 | ||
| m | 最小值 | |
| mw | 最小值 | |
| s | 最大值=公称 | |
| 最小值 | ||
| 千件重kg | ||
| M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
| 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 |
| / | / | / | / | 1.25 | 1.25 | / | / | 1.5 | 1.5 | 1.5 | / |
| 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| 5.75 | 6.75 | 7.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | 21.6 | 23.7 | 25.9 |
| 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 24.9 | 27.7 | 29.5 | 33.2 |
| 8.79 | 11.1 | 12.1 | 14.4 | 18.9 | 21.1 | 24.5 | 26.8 | 29.6 | 33 | 35 | 39.6 |
| 6.3 | 8 | 8.5 | 9.5 | 11.5 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
| 6 | 7.7 | 8.2 | 9.14 | 11.1 | 13.6 | 15.3 | 17.3 | 19.2 | 20.7 | 23.7 | 26.7 |
| 4.4 | 4.9 | 6.14 | 6.44 | 8.04 | 10.4 | 12.1 | 14.1 | 15.1 | 16.9 | 18.1 | 20.2 |
| 3.52 | 3.92 | 4.91 | 5.15 | 6.43 | 8.3 | 9.68 | 11.3 | 12.1 | 13.5 | 14.5 | 16.2 |
| 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| 7.78 | 9.78 | 10.7 | 12.7 | 16.7 | 18.7 | 21.7 | 23.7 | 26.2 | 29.2 | 31 | 35 |
| 1.4 | 3.1 | 3.2 | 6 | 11.7 | 16.6 | 21 | 37.8 | 51.6 | 68 | 86 | 127 |
| 材料 | 钢 | |
| 一般要求 | 按DIN 267-1和DIN 267-15部分规定 | |
| 螺纹 | 公差 | 6H① |
| 标准 | DIN 13-12和DIN 13-15部分 | |
| 机械性能 | 等级 | ≤ M39：5，6②，8，10； ＞M39：按协议 |
| 标准 | DIN 267-4部分 | |
| 材料（嵌件） | 非金属，如：尼龙 | |
| 性能（预置扭矩） | 按DIN 267-15部分规定 | |
| 公差 | 产品等级 | ≤ M16：A（原等级m） ＞M16：B（原等级mg） |
| 标准 | ISO 4759-1部分 | |
| 表面处理 | 不经处理 电镀按DIN 267-9部分 |
|
| 表面粗糙度 | DIN 267-2部分 | |
| 表面缺陷 | DIN 267 第20部分 | |
| 验收检查 | DIN 267-5部分 | |
| 说明 | ① 参见DIN 267-15部分 ② 只适用于细牙螺纹螺帽 |
|
