ISO7380-1内六角平圆头螺钉，盘头内六角螺钉标准

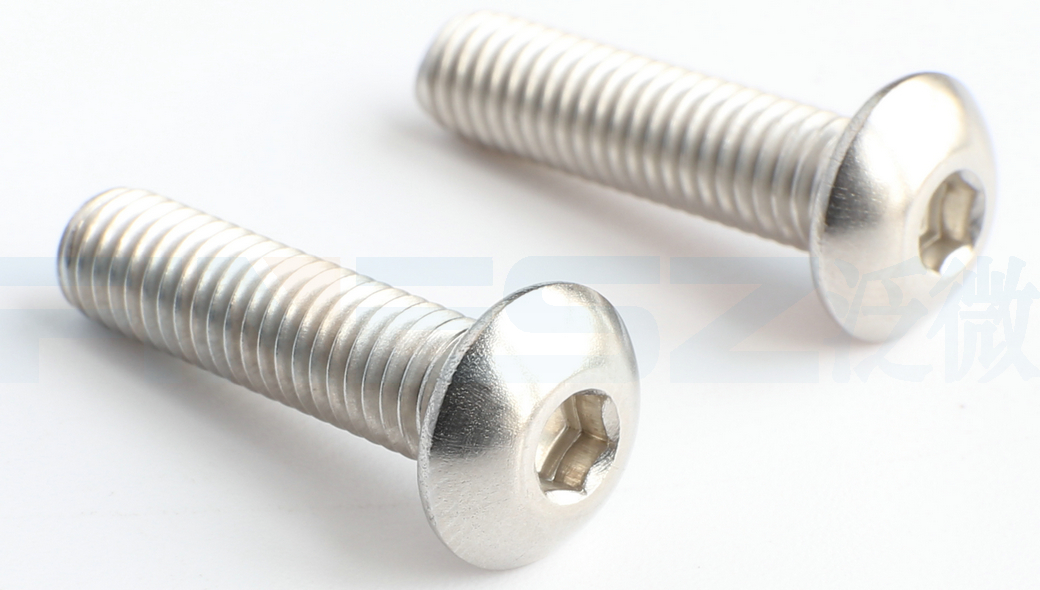

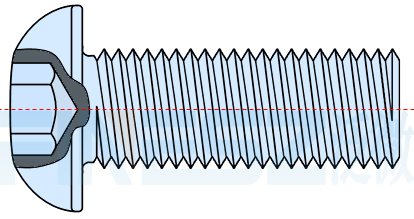

内六角平圆头螺钉，又称内六角盘头螺钉或盘头内六角螺钉，一种常见的机械连接件。盘头内六角螺钉具有结构紧凑、安装方便、高强度（这里主要指合金钢）、耐腐蚀性能强（这里主要是不锈钢）等特点，适用于各种机械设备和结构的固定和连接。

内六角设计：盘头内六角螺钉的头部采用内六角设计，可以使用内六角扳手或扭力扳手进行拧紧，拧紧时不易滑动，能够提供更大的扭矩，适用于需要较大扭矩的场合。

盘头设计：螺钉头部为盘形设计，可以提供更大的接触面积，使得螺钉更容易被拧入或者拧出，同时也能够提供更好的力传递效果。

高强度：当由高强度的合金钢制成时，具有较高的拉伸强度，而当用不锈钢制成时，具有耐腐蚀性能，适用于各种恶劣环境下的使用。

ISO 7380-2011是关于盘头内六角螺丝的国际标准。ISO7380又分为ISO7380-1(单纯的盘头内六角螺钉）和ISO7380-2（盘头内六角带垫螺钉）,本页描述的是前者即ISO7380-1。该标准规定了盘头内六角螺丝的尺寸范围、材料要求、机械性能、涂层要求等内容。螺丝的尺寸范围包括M3至M16，产品等级为A级，并根据表3中的减载能力进行了限制。ISO7380-1标准还涉及了螺丝的符号和尺寸描述，以及对材料、螺纹、机械性能、涂层和表面完整性的要求。

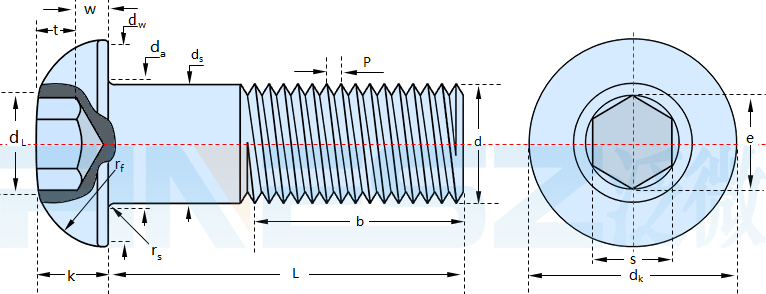

螺纹规格 d
P	牙距
b	参考
d_a	最大值
d_k	最大值
d_k	最小值
d_L	参考
ds	最大值
ds	最小值
d_w	最小值
e	最小值
k	最大值
k	最小值
r_f	最大值
r_f	最小值
r_s	最小值
s	nom
	最大值
	最小值
t	最小值
w	min

M3	M4	M5	M6	M8	M10	M12	M16
0,5	0,7	0,8	1	1,25	1,5	1,75	2
18	20	22	24	28	32	36	44
3,6	4,7	5,7	6,8	9,2	11,2	13,7	17,7
5,7	7,6	9,5	10,5	14	17,5	21	28
5,4	7,24	9,14	10,07	13,57	17,07	20,48	27,48
2,6	3,8	5	6	7,7	10	12	16
3	4	5	6	8	10	12	16
2,86	3,82	4,82	5,82	7,78	9,78	11,73	15,73
5	6,84	8,74	9,57	13,07	16,57	19,68	26,68
2,303	2,873	3,443	4,583	5,723	6,863	9,149	11,429
1,65	2,2	2,75	3,3	4,4	5,5	6,6	8,8
1,4	1,95	2,5	3	4,1	5,2	6,24	8,44
3,7	4,6	5,75	6,15	7,95	9,8	11,2	15,3
3,3	4,2	5,25	5,65	7,45	9,2	10,5	14,5
0,1	0,2	0,2	0,25	0,4	0,4	0,6	0,6
2	2,5	3	4	5	6	8	10
2,08	2,58	3,08	4,095	5,14	6,14	8,175	10,175
2,02	2,52	3,02	4,02	5,02	6,02	8,025	10,025
1,04	1,3	1,56	2,08	2,6	3,12	4,16	5,2
0,2	0,3	0,38	0,74	1,05	1,45	1,63	2,25

材料		钢	不锈钢
通用技术条件		ISO 8992
螺纹	公差	12.9/12.9级：5g 6g；其他等级：6g
	标准	ISO 261、ISO 965-2、ISO 965-3
机械性能	性能等级	8.8、10.9、12.9/12.9①	A2-70、A3-70、A4-70、A5-70 A2-80、A3-80、A4-80、A5-80
	代号	08.8、010.9、012.9/012.9	A2-070、A3-070、A4-070、A5-070 A2-080、A3-080、A4-080、A5-080
	标准	ISO 898-1②	ISO 3506-1③
公差	产品等级	A
	标准	ISO 4759-1
表面处理	-	不经处理；电镀④要求按 ISO 4042；非电解锌片涂层技术要求按ISO 10683。	不经处理
	-	如需其他技术要求或表面处理，应由供需协议
表面缺陷		12.9/12.9级按ISO 6157-3 其他按ISO 6157-1
验收及包装		ISO 3269
说明		① 当考虑12.9/12.9级时，应谨慎从事。紧固件制造者的能力、服役条件和拧紧方法都应仔细考虑。除表面处理外，使用环境也可能造成紧固件的应力腐蚀开裂。 ② 由于头部结构的原因，这类螺钉可能不符合ISO 898-1规定的最小拉力载荷。然而，此类螺钉还应符合ISO 898-1对各个性能等级规定的其他材料和性能要求。另外，当按 ISO 898-1对螺钉实物进行拉力试验时，螺钉应能承受参数表中给出的最小拉力载荷而不断裂。持续进行拉力试验，直至拉断、断裂可能发生在螺纹部分、头部、杆部或头杆结合处。 ③ 由于头部结构的原因，这类螺钉可能不符合 ISO 3506-1 规定的最小拉力载荷。然而，此类螺钉还应符合 ISO 3506-1 对各个性能等级规定的其他材料和性能要求。另外，当按 ISO 3506-1 ，以及参数表中给出的最小拉力载荷对螺钉实物进行拉力试验时，螺钉应能承受，而不断裂。持续进行拉力试验，直至拉断，断裂可能发生在螺纹部分、头部、杆部或头杆结合处。 ④ 对12.9/12.9级的螺钉应避免电镀处理；更多的信息见 ISO 4042。

标准 ISO7380-1.pdf	名称内六角平圆头(盘头）螺钉	英文名 Hexagon socket button head screws
近似标准 GB/T 70.2，ISO7380-2	材料不锈钢钢	表面本色，电镀...
性能等级 A2-50 A2-70 A4-70 8.8 10.9...		特点美观、利于组装. .
