标准
GB9074.13-1988 |
名称

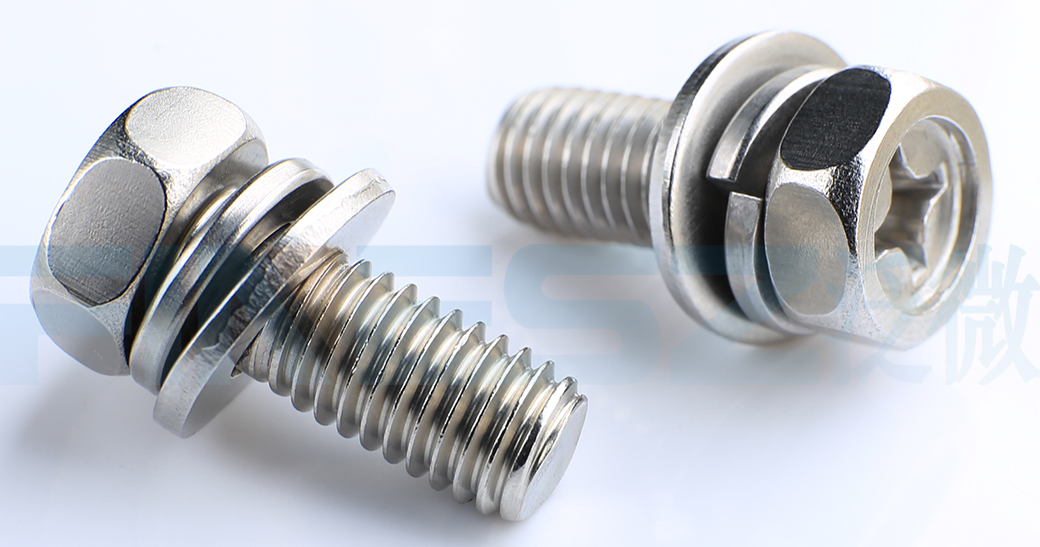

十字槽凹穴六角头三组合螺栓 |
英文名 Three-piece cross recessed hex bolt |
材料
不锈钢 钢 |
表面
本色，电镀... | 特点
免人工套垫，快速安装 |
性能等级
A2-50 A4-70 4.8... |
||
GB9074.13字槽凹穴六角头螺栓由螺栓（GB29.2标准）+ GB9074.24(组合用平垫) + GB9074.26(组合用弹垫)三部分组成。将弹垫与平垫套入螺栓的光杆后再进搓牙，成型后的螺纹外径大于平垫内径，故平、弹垫与螺钉组成为整体而不分离。可以解理为：

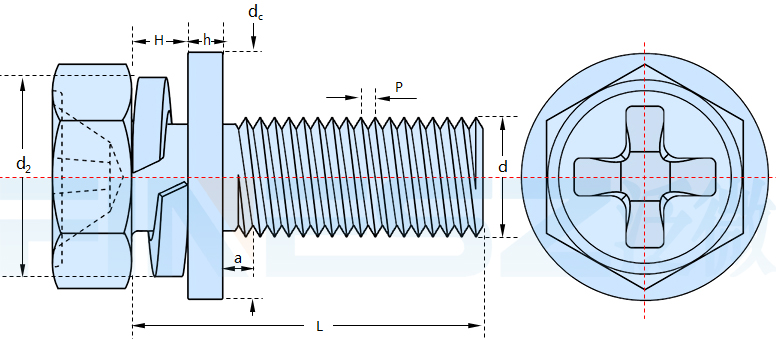

尺寸表（单位：MM)
| 螺纹规格d | M4 | M5 | M6 | M8 | |
| a | 最大值 | 1.4 | 1.6 | 2 | 2.5 |
| b | 最小值 | 38 | 38 | 38 | 38 |
| h | 公称 | 0.8 | 1 | 1.6 | 1.6 |
| H | 公称 | 2.75 | 3.25 | 4 | 5 |
| dc | 公称 | 9 | 10 | 12 | 16 |
| d2 | 参考 | 6.78 | 8.75 | 10.71 | 13.64 |
①,其他尺寸参考 螺栓:GB29.2; 垫圈:GB9074.24 / GB9074.26
| 项目 | 螺栓 | 垫圈 | |
| 标准 | GB 29.2 | GB 9074.26 | GB 9074.24 |
| 十字槽 | H型GB944.1 | - | - |
| 表面处理 | ①镀锌钝化 GB 5267.1;GB 5267.2;GB 5267.3;GB 5267.4②氧化 | ||
| 其他技术要求 | 垫圈应能自由转动而不脱落 | ||
| 验收及包装 | GB/T 90 | ||
