标准
DIN6798A-1988 |
名称
外锯齿锁紧垫圈 |
英文名
External Serrated Lock Washer Type A |
材料
不锈钢 钢 等
|
表面
本色，钝化，电镀... | 应用领域
电子电器，工程机械 |

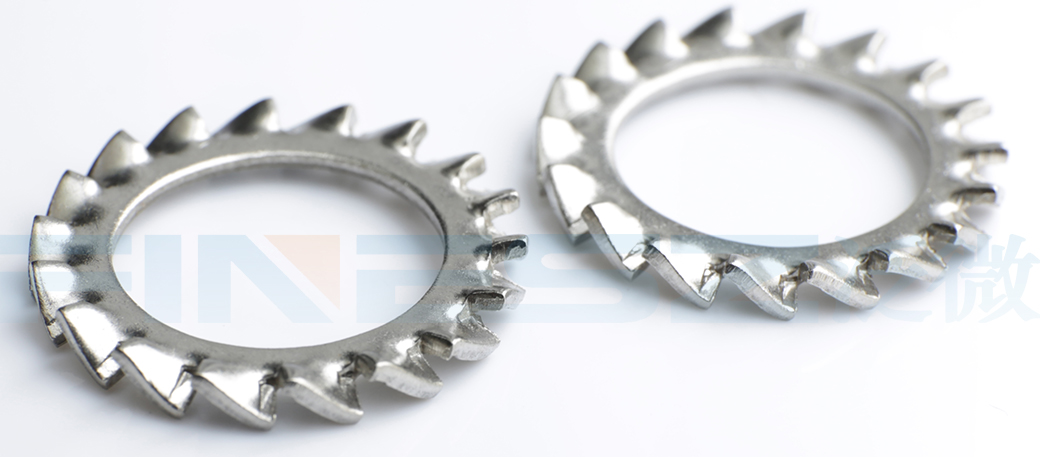

DIN6798A是德国标准的外齿锁紧垫圈，外周带锯齿，能通过锯齿卡紧连接表面，防止螺栓、螺母在振动时松动；常用钢或不锈钢制造，可用于汽车、工业设备等场景。

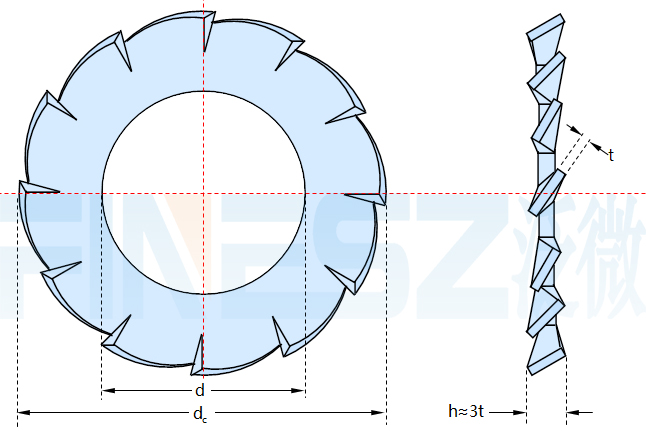

图纸：
尺寸表（单位：MM)
| 规格 | |
| d | 最小值=公称 |
| 最大值 | |
| dc | 最大值=公称 |
| 最小值 | |
| t | |
| 齿数 | 最小值 |
| 千件重kg | |
| 适用螺纹 | |
| 1.7 | 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| 1.7 | 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| 1.84 | 2.34 | 2.84 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 7.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.33 | 25.33 | 28.33 | 31.39 |
| 3.6 | 4.5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 12.5 | 15 | 18 | 20.5 | 24 | 26 | 30 | 33 | 36 | 38 | 44 | 48 |
| 3.3 | 4.2 | 5.2 | 5.7 | 6.64 | 7.64 | 9.64 | 10.57 | 12.07 | 14.57 | 17.57 | 19.98 | 23.48 | 25.48 | 29.48 | 32.38 | 35.38 | 37.38 | 43.38 | 47.38 |
| 0.3 | 0.3 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 1 | 1 | 1.2 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 |
| 9 | 9 | 9 | 9 | 10 | 11 | 11 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 18 | 20 | 20 | 20 | 22 | 22 |
| 0.02 | 0.03 | 0.045 | 0.06 | 0.11 | 0.14 | 0.28 | 0.36 | 0.5 | 0.8 | 1.25 | 1.6 | 2.3 | 2.9 | 5 | 6 | 7.5 | 8 | 12 | 14 |
| M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
