标准
GB806-88.pdf |
名称
滚花高螺母 |
英文名
Knurled nuts with collar |

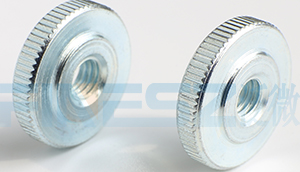

近似标准 GB807-88.pdf
|
材质
碳钢、不锈钢 |
表面
本色、电镀... |
性能等级 A2-70 A4-70 5级等 |
特点
手拧 |
|

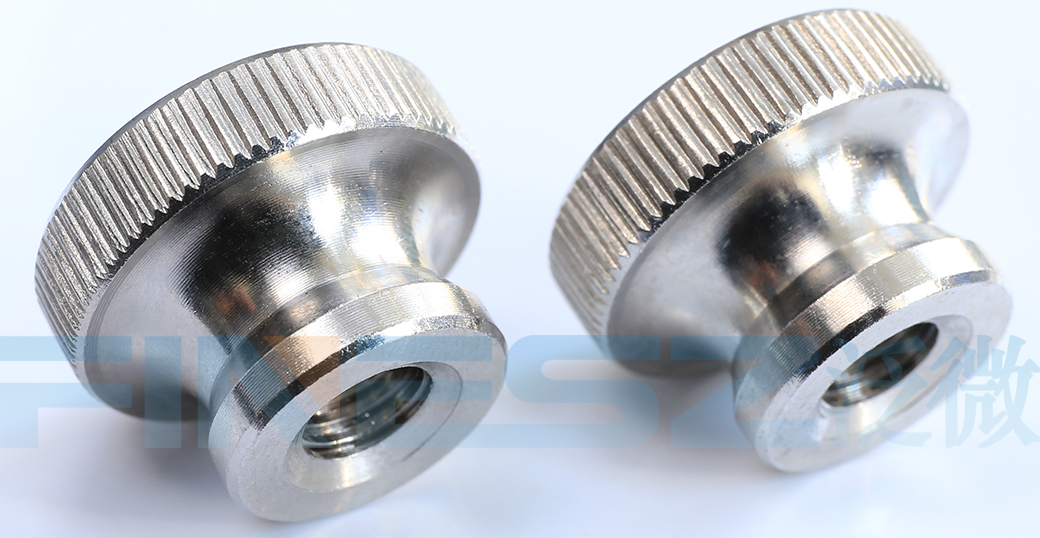

GB806-88标准的滚花高螺母应用于需要人工频繁拆卸的场景。GB806螺母采用了较大的外径及牙圆滚花以利于手拧。与之相对应的有GB807滚花薄螺母
。
GB806螺母可由不锈钢、碳钢制成。
国标原文档下载：GB806-88.pdf

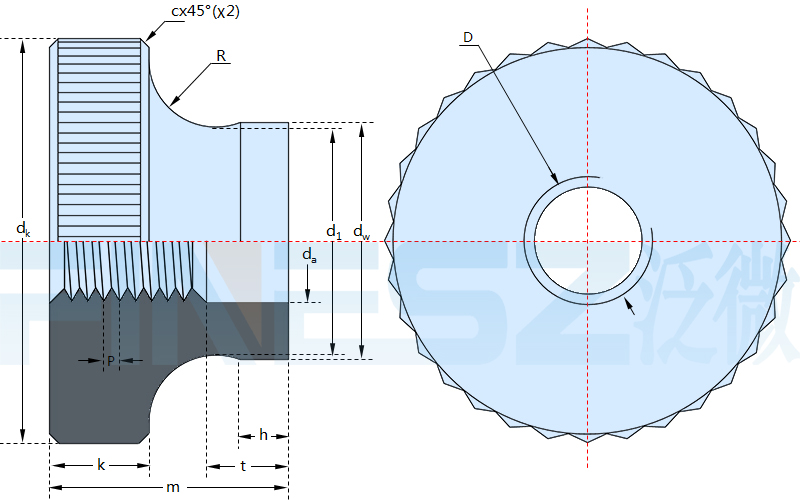

图纸：
尺寸表（单位：MM)
| 螺纹规格D | ||
| P | 螺距 | |
| dk | 滚花前 | 最大值 |
| 最小值 | ||
| m | 最大值 | |
| 最小值 | ||
| k | ||
| dw | 最大值 | |
| 最小值 | ||
| da | 最大值 | |
| 最小值 | ||
| t | 最大值 | |
| R | 最小值 | |
| h | ||
| d1 | ||
| c | ||
| 千件重(钢制)≈kg | ||
| M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| 7 | 8 | 9 | 11 | 12 | 16 | 20 | 24 | 30 |
| 6.78 | 7.78 | 8.78 | 10.7 | 11.7 | 15.7 | 19.7 | 23.7 | 29.7 |
| 4.7 | 5 | 5.5 | 7 | 8 | 10 | 12 | 16 | 20 |
| 4.4 | 4.7 | 5.2 | 6.64 | 7.64 | 9.64 | 11.6 | 15.6 | 19.5 |
| 2 | 2 | 2.2 | 2.8 | 3 | 4 | 5 | 6 | 8 |
| 4 | 4.5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| 3.7 | 4.2 | 4.7 | 5.7 | 7.64 | 9.64 | 11.6 | 15.6 | 19.5 |
| 2.05 | 2.45 | 2.95 | 3.5 | 4.5 | 5.5 | 6.56 | 8.86 | 10.9 |
| 1.8 | 2.2 | 2.7 | 3.2 | 4.2 | 5.2 | 6.2 | 8.5 | 10.5 |
| 1.5 | 1.5 | 2 | 2 | 2.5 | 3 | 4 | 5 | 6.5 |
| 1.25 | 1.25 | 1.5 | 2 | 2 | 2.5 | 3 | 4 | 5 |
| 0.8 | 1 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.8 |
| 3.6 | 3.8 | 4.4 | 5.2 | 6.4 | 9 | 11 | 13 | 17.5 |
| 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | 0.8 |
| 0.71 | 0.91 | 1.26 | 2.36 | 3.26 | 7.82 | 14.9 | 26.9 | 56.7 |
| 材料 | 钢 | |
| 螺纹 | 公差 | 6H |
| 标准 | GB196、GB197 | |
| 机械性能 | 等级 | 5 |
| 标准 | GB 3098.2 | |
| 公差 | 产品等级 | 除表中规定外,其余按A级 |
| 标准 | GB 3103.1 | |
| 滚花 | 直纹GB 6403.3 | |
| 表面处理 | ① 不经处理； ② 镀锌钝化GB 5267 | |
| 验收及包装 | GB 90 | |
