标准
DIN6926-1983.pdf |
名称
非金属嵌件六角法兰螺母 |
英文名
nuts with flange and non-metallic insert |
近似标准
DIN6923-1983.pdf, DIN985-1987.pdf |
材质
不锈钢，碳钢 |
表面
本色，钝化，电镀... |
应用领域
防滑，锁紧，防松 |
||

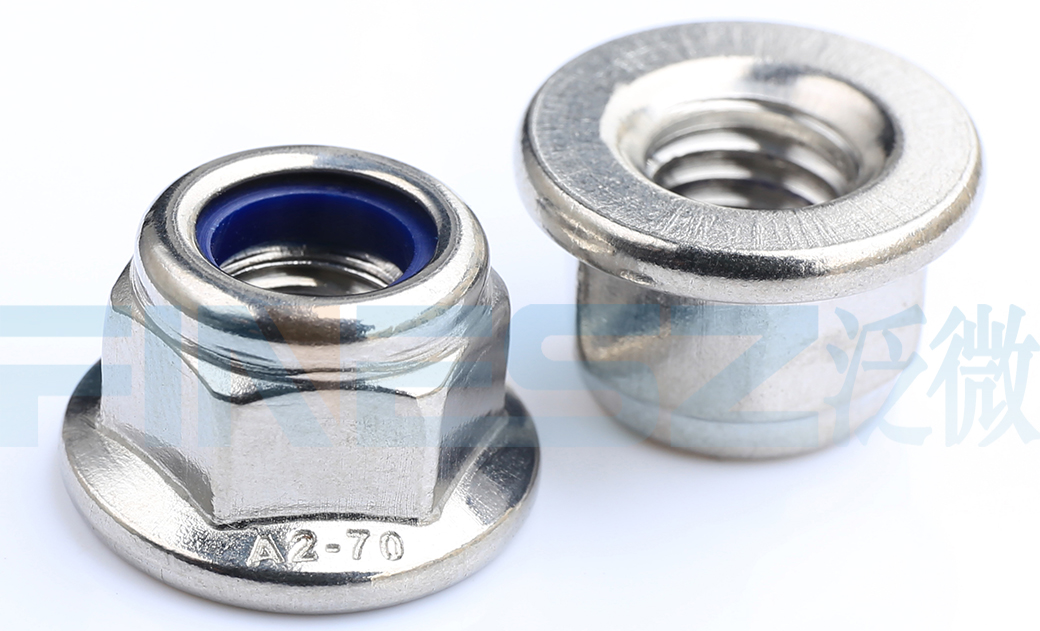

DIN 6926非金属嵌件锁紧螺母也称尼龙法兰螺母，结合了DIN985尼龙锁紧螺母和DIN6923法兰螺母的特点，同时具有尼龙锁紧与法兰面的优点。
DIN6926螺母具体六角形状：这使得螺母可以使用标准工具进行安装和拆卸，方便快捷。螺母的底部有一个扩展的圆形法兰，这有助于分散压力，减少对安装表面的损伤，并提供更大的扭矩支持。螺母内部有一个尼龙环，当螺栓被拧入时，尼龙环会与螺纹紧密配合，产生摩擦力，从而防止螺母因振动或其他外力作用而自行松动。
DIN 6926 螺母因其可靠的锁紧能力和广泛的适用性，被广泛应用于汽车、航空、建筑、机械制造和电子设备等领域。它们是确保连接件稳定性和安全性的重要组件
常用的DIN6926螺母的法兰面不带防滑齿。
德标原文档：DIN6926-1983.PDF

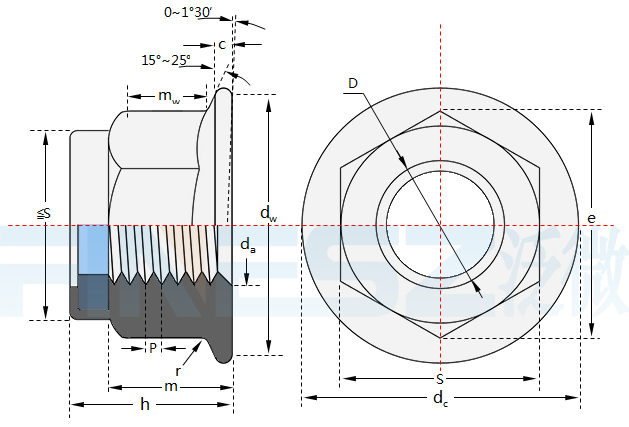

图纸：
尺寸表（单位：MM)
| 螺纹尺寸d | ||
| P | 螺距 | 粗牙 |
| 细牙1 | ||
| 细牙2 | ||
| c | 最小值 | |
| da | 最小值 | |
| 最大值 | ||
| dc | 最大值 | |
| dw | 最小值 | |
| e | 最小值 | |
| h | 最大值 | |
| 最小值 | ||
| m | 最小值 | |
| mw | 最小值 | |
| s | 最大值=公称 | |
| 最小值 | ||
| r | 最大值 | |
| M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 |
| / | / | / | -1 | -1.3 | / | / | / |
| 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 |
| 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
| 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
| 8.79 | 11.1 | 14.4 | 16.6 | 20 | 23.4 | 26.8 | 33 |
| 7.1 | 9.1 | 11.1 | 13.5 | 16.1 | 18.2 | 20.3 | 24.8 |
| 6.74 | 8.74 | 10.7 | 13.1 | 15.7 | 17.7 | 19.5 | 24 |
| 4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 |
| 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 |
| 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
| 7.78 | 9.78 | 12.7 | 14.7 | 17.7 | 20.7 | 23.7 | 29.2 |
| 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 |
| 材料 | 钢 | |
| 通用要求 | DIN 267 part 1,DIN 267 part 15 | |
| 螺纹 | 公差 | 6H |
| 标准 | DIN 13 part 12,DIN 13 part 15 | |
| 机械性能 | 等级① | 8，10，12（≤ M16） |
| 标准 | DIN ISO 898 part 2 DIN 267 part 23 |
|
| 材料 | Nonmetallic, e.g. polyamide | |
| performance | DIN 267 part 15 | |
| 公差 | 产品等级 | A |
| 标准 | DIN SO 4759 part 1 | |
| 表面处理 | 不经处理 电镀DIN 267 part 9 DIN 267 part 20 shall apply with regard to permissible surface discontinuities. |
|
| 表面粗糙度 | DIN 267-2 | |
| 验收及包装 | DIN 267 part 5 | |
