标准
DIN7349-2009 |
名称

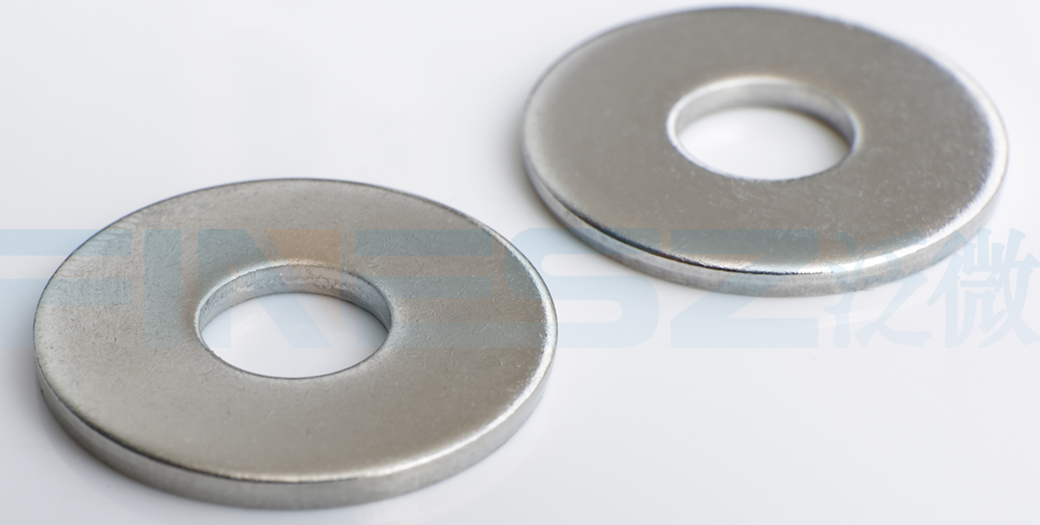

重型平垫 |
英文名
heavy duty flat washer |
材料
不锈钢 钢 有色金属等
|
表面
本色，钝化，电镀... | 应用领域
螺栓连接，螺母连接 |
DIN7349重型平垫， 通过结构优化（加厚加大）、材料升级（高强度分级）、防护强化（多涂层适配），实现了“载荷分散、抗振防松、耐腐长寿” 三大核心价值。适用于稳定
要求高，高腐蚀，极端天气的场景，如风电塔架，船舶制造，北方零下 40℃的户外设备。
图纸：
尺寸表（单位：MM)
| 公称直径d | ||
| 适用螺栓规格 | ||
| dc | ||
| h | ||
| 千件重(钢制)≈kg |
| 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| 9 | 12 | 15 | 17 | 21 | 25 | 30 | 36 | 40 | 44 | 44 | 50 | 50 | 60 | 68 |
| 1 | 1.6 | 2 | 3 | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 |
| 0.436 | 1.24 | 2.43 | 4.59 | 9.15 | 12.7 | 27.1 | 39.6 | 48.5 | 77.4 | 73.4 | 97.1 | 116 | 174 | 226 |
| 材料 | 钢 | 不锈钢 | |
| 硬度 | A：140 HV C：100 HV |
140 HV | |
| 硬度范围 | A：140 ~ 250 HV10 C：100 ~ 250 HV10 |
140 ~ 250 HV10 | |
| 机械性能 | 材料(钢组) | / | A2,A4，F1，C1,C4 |
| 标准 | / | DIN 267 part 11 | |
| 公差 | 产品等级 | A：≤ 17 C：＞17 |
|
| 标准 | DIN 522 | ||
| 表面处理 | blank 电镀DIN 267 part 9 其他表面处理应由供需双方协议 |
||
| 表面粗糙度 | DIN 522 | ||
| 验收及包装 | DIN 522 | ||
