标准
DIN7981-1990 |
名称
十字槽盘头自攻钉 |
英文名
Cross-recessed pan head tapping screws |
材料
不锈钢 钢 |
表面
本色，电镀... | 适用
建筑，电子设备，工业制造... |
性能等级
A2-70 A4-80 8.8 级... |
||

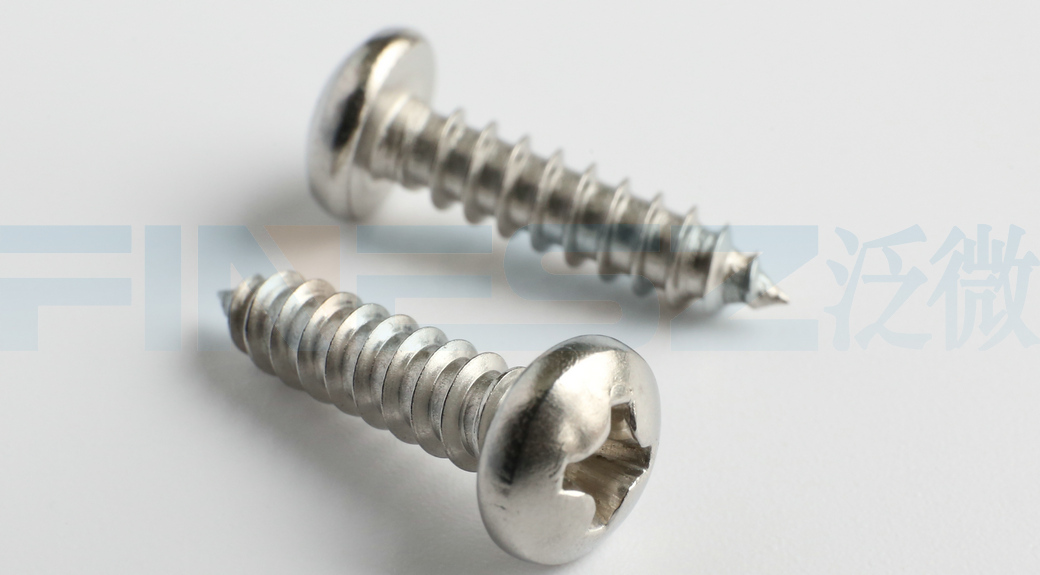

十字槽盘头自攻螺钉是一种带有十字形槽口、盘形头部且具有自攻螺纹的紧固件，无需预制螺纹孔即可直接拧入材料，广泛应用于多种领域。
自攻螺钉适用于金属、木材、塑料等多种材料的固定和连接，具有较强的适用性。自装简便，无需额外的安装工具，只需使用螺丝刀或电动螺丝刀即可完成固定。
十字槽采用标准：GB/T944.1
自攻螺纹用标准：GB5280
如果型号为F型，参考F（平尾）样式: DIN7981 F 形样式

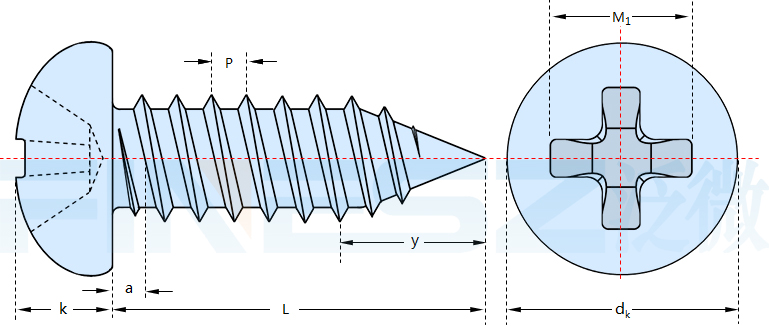

尺寸表（单位：MM)
| 螺纹规格d | |||
| P | 螺距 | ||
| a | 最大值 | ||
| dk | 最大值=公称 | ||
| 最小值 | |||
| k | 最大值=公称 | ||
| 最小值 | |||
| y | 最大值 | C型 | |
| F型 | |||
| 槽号 | |||
| M1 | ≈ | ||
| M2 | ≈ | ||
| ST2.2 | ST2.9 | ST3.5 | (ST3.9) | ST4.2 | ST4.8 | ST5.5 | ST6.3 |
| 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| 4.2 | 5.6 | 6.9 | 7.5 | 8.2 | 9.5 | 10.8 | 12.5 |
| 3.9 | 5.3 | 6.54 | 7.14 | 7.84 | 9.14 | 10.37 | 12.07 |
| 1.8 | 2.2 | 2.6 | 2.8 | 3.05 | 3.55 | 3.95 | 4.55 |
| 1.55 | 1.95 | 2.35 | 2.55 | 2.75 | 3.25 | 3.65 | 4.25 |
| 2 | 2.6 | 3.2 | 3.5 | 3.7 | 4.3 | 5 | 6 |
| 1.6 | 2.1 | 2.5 | 2.7 | 2.8 | 3.2 | 3.6 | 3.6 |
| 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| 2.6 | 3 | 4.2 | 4.4 | 4.6 | 5 | 6.5 | 7.1 |
| 2.4 | 2.9 | 3.9 | 4.1 | 4.3 | 4.7 | 6.2 | 6.7 |
| 材料 | 钢 | 不锈钢 | |
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | GB/T 5280 | ||
| 十字槽 | GB/T 944.1 | ||
| 机械性能 | 等级 | - | A2-20H,A4-20H,A5-20H |
| 标准 | GB/T 3098.5 | GB/T 3098.21 | |
| 公差 | 产品等级 | A | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
| - | 如需其他技术要求或表面处理，应由供需协议 | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
