DIN6798-1988.pdf |
名称
锥形锁紧垫圈 |
英文名
conical lock washer |
材料
不锈钢 钢 等
|
表面
本色，钝化，电镀... | 应用领域
电子电器，工程机械 |

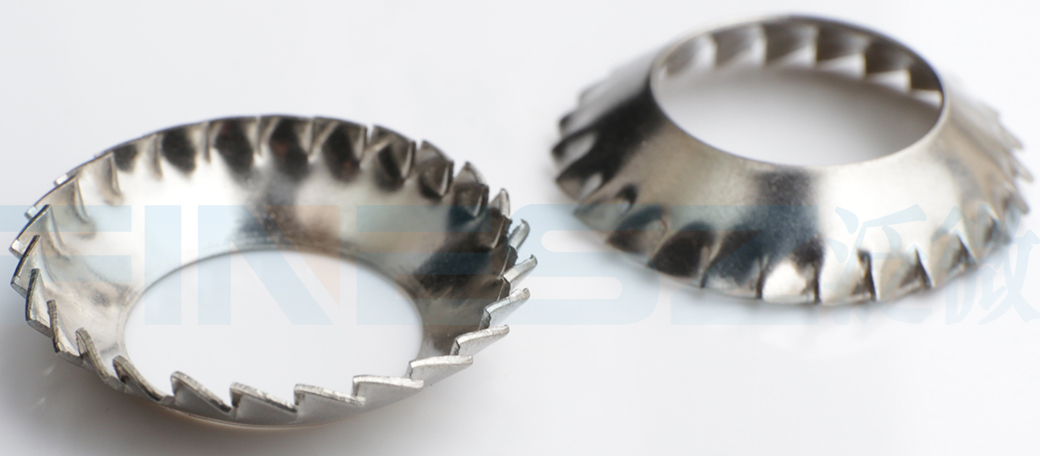

DIN6798V锥形外锯齿锁紧垫圈，有90°锥形结构和外周锯齿，锥形能配合沉头螺钉让安装后表面平整，锯齿能卡紧零件防振动松动，常用钢或不锈钢，多用来装在汽车、机械设备的沉头螺钉连接处。

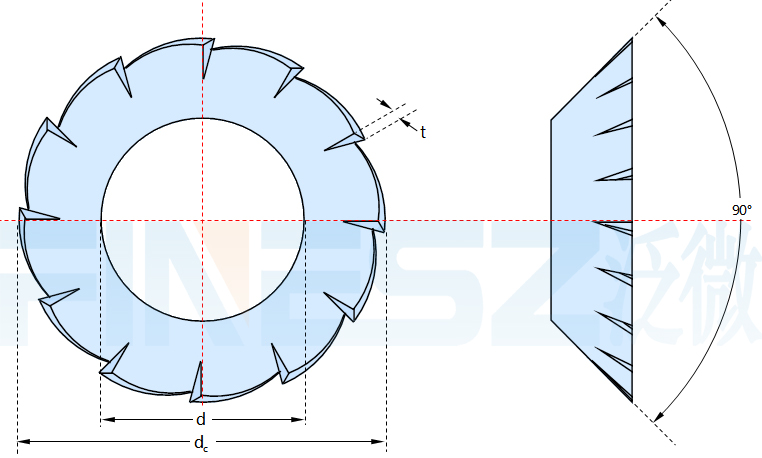

图纸：
尺寸表（单位：MM)
| 公称直径d | |
| d | 最小值=公称 |
| 最大值 | |
| dc | |
| t | |
| 齿数 | 最小值 |
| 千件重kg | |
| 适用螺纹 | |
| 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 |
| 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 |
| 2.34 | 2.84 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 |
| 4.2 | 5.1 | 6 | 7 | 8 | 9.8 | 11.8 | 15.3 | 19 | 23 | 26.2 | 30.2 |
| 0.2 | 0.2 | 0.2 | 0.25 | 0.25 | 0.3 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.6 |
| 10 | 10 | 12 | 12 | 14 | 14 | 16 | 18 | 20 | 26 | 28 | 30 |
| 0.025 | 0.03 | 0.04 | 0.075 | 0.1 | 0.2 | 0.3 | 0.5 | 1 | 1.5 | 1.9 | 2.3 |
| M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
