标准
JIS B 1251.pdf |
名称
弹垫 |
英文名
Spring Washer |
近似标准
DIN127.pdf |
材料
不锈钢 钢 有色金属等
|
表面
本色，钝化，电镀... |
性能等级
|
应用领域
螺栓连接，螺母连接 |
|
JIS B 1251是日标垫圈系列标准，本文介绍的是其中表4弹垫部分。
日标原文档下载：JIS B 1251 .pdf

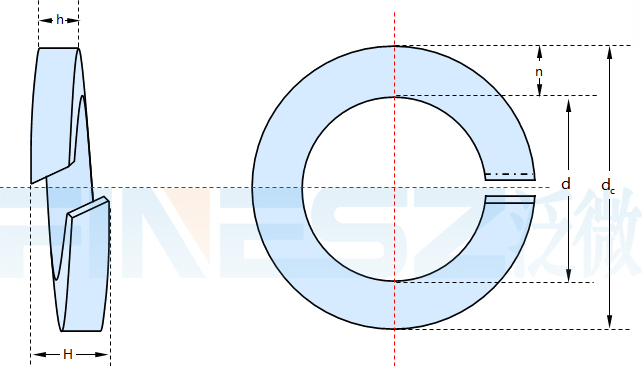

图纸：
尺寸表（单位：MM)
| 规格 | |
| d | 最大值 |
| 最小值 | |
| n | 最小值 |
| h | 最小值 |
| dc | 最大值 |
| H | (≈2h) |
| Φ2 | Φ2.5 | Φ3 | (Φ3.5) | Φ4 | (Φ4.5) | Φ5 | Φ6 | (Φ7) | Φ8 | Φ10 | Φ12 | (Φ14) | Φ16 | (Φ18) | Φ20 | (Φ22) | Φ24 | (Φ27) | Φ30 | (Φ33) | Φ36 | (Φ39) |
| 2.35 | 2.9 | 3.4 | 3.9 | 4.5 | 5 | 5.5 | 6.5 | 7.5 | 8.7 | 10.7 | 12.8 | 14.8 | 17 | 19 | 21 | 23.5 | 25.5 | 28.7 | 31.7 | 34.9 | 37.9 | 40.9 |
| 2.1 | 2.6 | 3.1 | 3.6 | 4.1 | 4.6 | 5.1 | 6.1 | 7.1 | 8.2 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 | 39.5 |
| 0.9 | 1 | 1.1 | 1.2 | 1.4 | 1.5 | 1.7 | 2.7 | 2.8 | 3.2 | 3.7 | 4.2 | 4.7 | 5.2 | 5.7 | 6.1 | 6.8 | 7.1 | 7.9 | 8.7 | 9.5 | 10.2 | 10.7 |
| 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.3 | 1.5 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4.6 | 5.1 | 5.6 | 5.9 | 6.8 | 7.5 | 8.2 | 9 | 9.5 |
| 4.4 | 5.2 | 5.9 | 6.6 | 7.6 | 8.3 | 9.2 | 12.2 | 13.4 | 15.4 | 18.4 | 21.5 | 24.5 | 28 | 31 | 33.8 | 37.7 | 40.3 | 45.3 | 49.9 | 54.7 | 59.1 | 63.1 |
| 1 | 1.2 | 1.4 | 1.6 | 2 | 2.4 | 2.6 | 3 | 3.2 | 4 | 5 | 6 | 7 | 8 | 9.2 | 10.2 | 11.2 | 11.8 | 13.6 | 15 | 16.4 | 18 | 19 |
