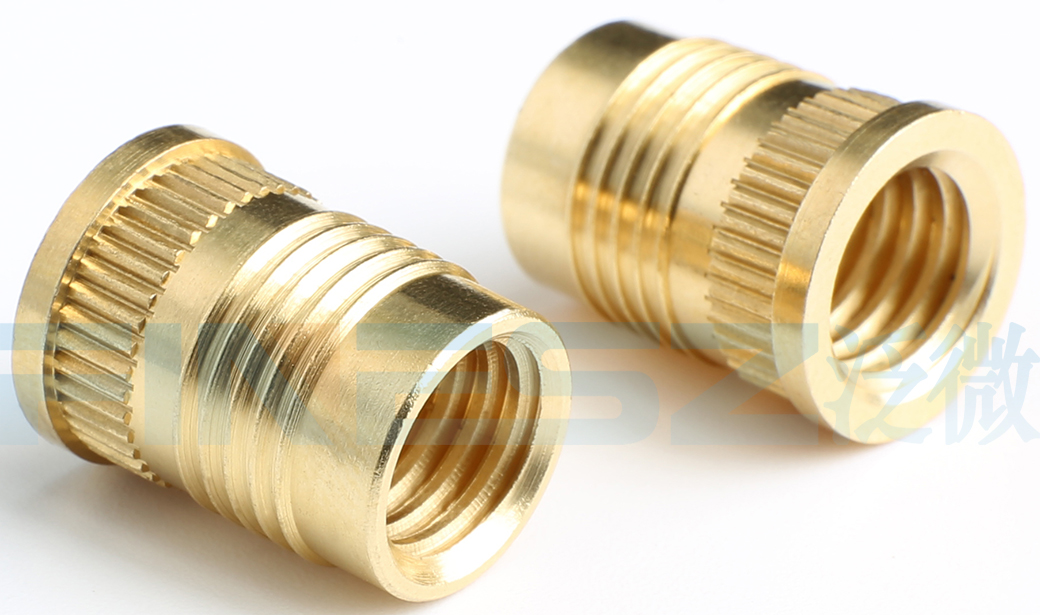

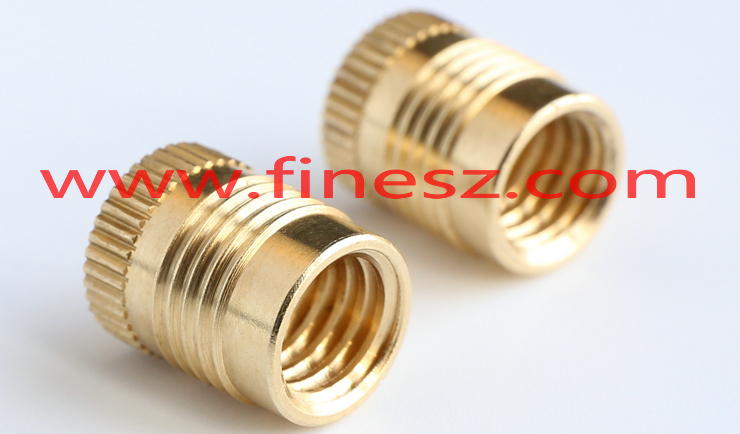

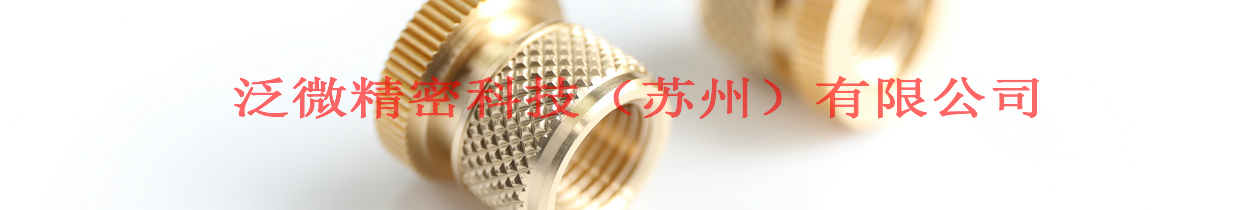

冷压螺母之FS与FSH型。左为FS型，左下为FSH型，注意FS没有头部而FSH带有法兰面的头部。

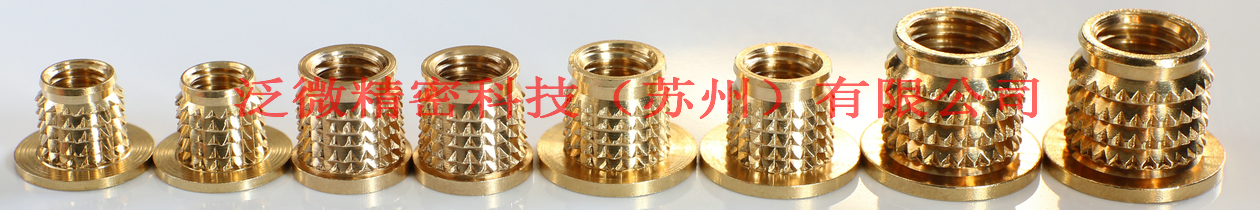

与上面一组螺母(BP BPH）的倒刺方案不同，FS、 FSH型冷压螺母外圆由倒棱与直纹组成，而原理是一样的：倒棱起防拉作用，直纹起防滑作用。

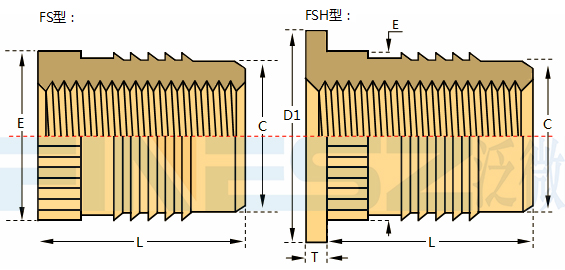

FS:倒棱型，Fin-Set
FSH:倒棱型,带头部，Fin-Set-Head
| 类型 | 螺纹 | 长度 L ±0.1 |
头厚 T ±0.0.5 |
头径 ФD1 ±0.1 |
外径ФE -0.1 |
导向柱 ФC ±0.05 |
| FS FSH |
M2 | 4 | 0.45 | 4.8 | 3.7 | 3.1 |
| M2.5 | 4.8 | 0.58 | 5.5 | 4.5 | 3.9 | |
| M3 | 4.8 | 0.58 | 5.5 | 4.5 | 3.9 | |
| M3.5 | 6.4 | 0.74 | 6.4 | 5.3 | 4.7 | |
| M4 | 7.92 | 0.89 | 7.1 | 6.1 | 5.5 | |
| M5 | 9.5 | 1.07 | 7.9 | 7 | 6.3 | |
| M6 | 12.7 | 1.32 | 9.5 | 8.6 | 7.9 | |
| M8 | 12.7 | 1.32 | 11.1 | 10.2 | 9.5 |
| 类型 | 螺纹 | 边距 w Min |
底孔 H ±0.05 |
T Min |
D2 Min |
| FS FSH |
M2 | 1.6 | 3.2 | 0.45 | 4.8 |
| M2.5 | 2 | 4 | 0.58 | 5.5 | |
| M3 | 2 | 4 | 0.58 | 5.5 | |
| M3.5 | 2.4 | 4.8 | 0.74 | 6.4 | |
| M4 | 2.8 | 5.6 | 0.89 | 7.1 | |
| M5 | 3.2 | 6.4 | 1.07 | 7.9 | |
| M6 | 4 | 8 | 1.32 | 9.5 | |
| M8 | 4.8 | 9.6 | 1.32 | 11.1 |

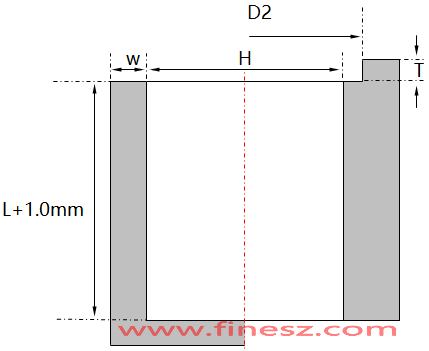

上表中D1、D2、T仅适用于FSH型冷压螺母。本页所规范的FS系列冷压螺母以及本页未列出的其它样式冷压螺母，其安装方式都是冲床直接压入。由于安装方式较为简易，本页不再赘述。如下图所示
